Протяженным объектам местности на цифровой карте может соответствовать один или несколько объектов в зависимости от изменения свойств объекта на его различных участках.

Например, для автомобильной дороги могут изменяться число полос, материал покрытия, скоростной режим, уклон и другие свойства. Участки дороги на которых свойства являются постоянными могут оцифровываться отдельными объектами. Разные участки могут логически связываться в единую дорогу за счет общего свойства Номер дороги или Собственное название.

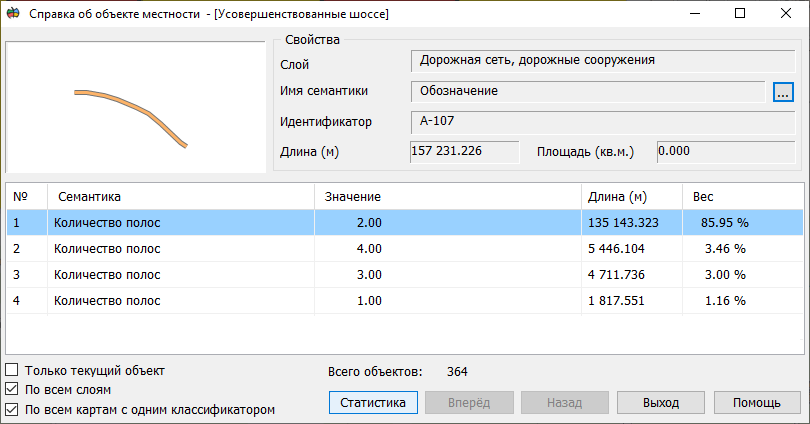

Для просмотра информации о едином объекте, состоящем из одной или нескольких частей применяется диалог Справка об объекте местности.



spravka_on_object



Диалог отображает распределение числовых значений характеристик по различным участкам объекта и его общие измерительные свойства.

Опция «Только текущий объект» выводит в таблицу информацию по выбранному объекту.

Опция «По всем слоям» осуществляет поиск объектов с указанными семантиками по всем слоям карты.

Опция «По всем картам с одним классификатором» осуществляет поиск на всех картах, добавленных в рабочий набор.

Кнопка «Статистика» вызывает диалог «Статистика выделенных объектов».

Кнопка «Вперед» позволяет перейти к следующему объекту карты, выбранному в точке.

Кнопка «Назад» позволяет перейти к предыдущему объекту карты, выбранному в точке.

Кнопка «Выход» закрывает диалог и позволяет выбрать новый объект карты для отображения справочной информации.

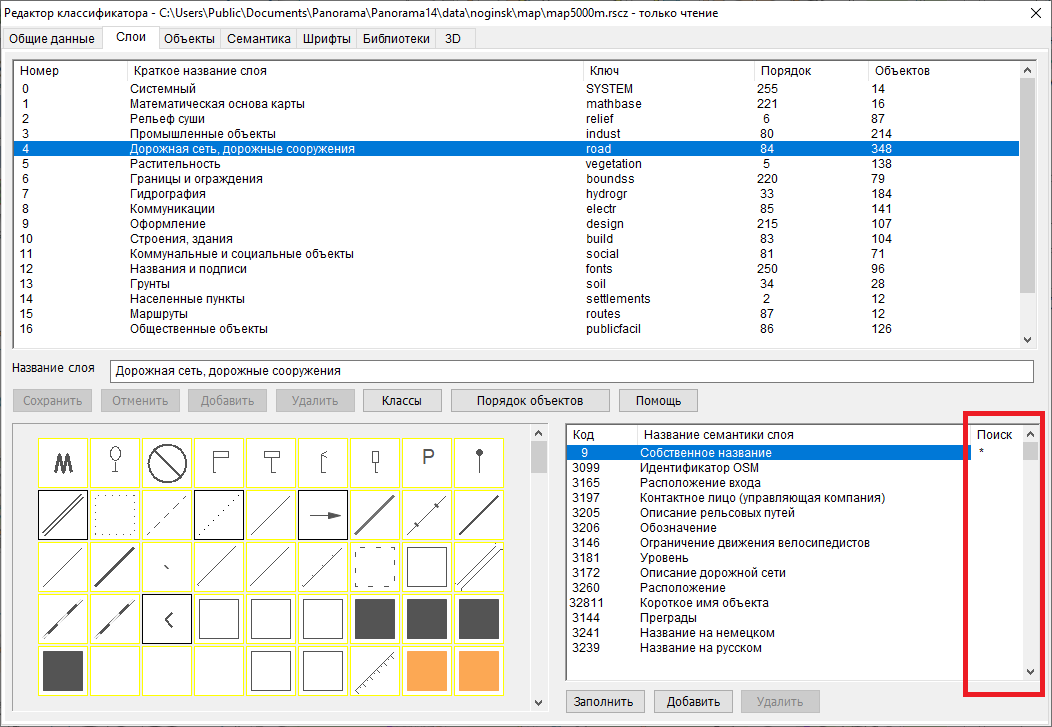

Сборка единого объекта выполняется по идентификатору объекта, отображаемому в поле Идентификатор. Значение идентификатора объекта выбирается из семантик, выбранных для поиска. Выбор семантики, из которой будет выбираться идентификатор объекта для поиска, может быть выполнен в поле Имя семантики или предварительно задан в Редакторе классификатора в закладке Слои в окне с семантикой слоя.



spravka_on_object_2



Напротив выбранных семантик, которых может быть от 1 до 4, в колонке Поиск двойным нажатием ставится отметка (*). Поиск будет выполняться по значению семантики первого выбранного участка объекта для той семантики, что будет найдена у объекта из числа заданных.
