ic_0264 Данный режим позволяет построить поверхность плотности в виде матрицы качеств. Матрица плотности содержит значения концентрации заданных точечных объектов на единице площади.

Поверхности плотности используются для отображения концентрации точечных объектов карты. В элемент матрицы помещается значение, полученное в результате расчёта количества объектов или семантической характеристики объектов на единицу площади.

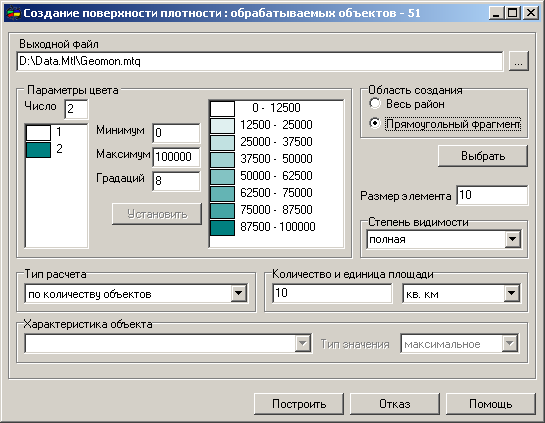

Создание поверхности плотности для выделенных объектов:



tar4_surface_density



Для построения поверхности плотности пользователь должен выбрать единицу площади, указать тип и метод расчёта. При расчёте по характеристике объекта в диалоге «Выбор объекта» требуется выбрать название объекта и указать числовую семантическую характеристику объекта.

Результат сохраняется в матричной карте. Параметры отображения задаются в диалоговых окнах группы «Параметры цвета» – устанавливается число цветов отображения и их градации в заданном диапазоне.

Точность матрицы указывается в метрах в окне «Размер элемента».

Областью создания может быть вся область, занимаемая картой или прямоугольный фрагмент.

Имя выходного файла матрицы качеств задаётся автоматически и состоит из имени файла карты, на которой выполняется построение, с добавлением расширения *.mtq. Имя файла матрицы качеств может быть изменено пользователем.

При успешном завершении процесса построения предлагается установить диапазон значений минимума и максимума, реально соответствующий результирующей матрице. При отказе от установки реального диапазона значений минимума и максимума устанавливается диапазон, заданный в окнах «Минимум» и «Максимум» группы «Параметры цвета».
