Сохранение векторной карты в файл форматов BMP, TIFF, RSW, PNG, KMZ |
|
|

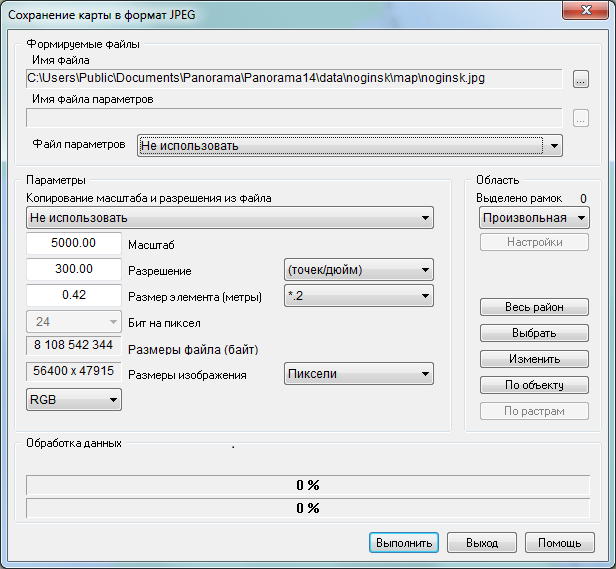

Режим предназначен для сохранения выбранного фрагмента карты в файл форматов BMP, TIFF, RSW, PNG, KMZ. Может быть сохранен любой фрагмент цифровой карты любого состава, вида и т. п.. В дальнейшем сформированные графические файлы могут быть использованы в сторонних приложениях. Реализована возможность потокового сохранения изображения карты в графические файлы по габаритам выделенных объектов (рамок листов). Сохраняемый файл KMZ представляет собой архив файла КМL и набора растровых тайлов. В файле КМL указано описание параметров растровых данных – названия файлов и координаты привязки растровых тайлов, а также приоритет их отрисовки.
Выбор и изменение сохраняемого фрагмента карты
Кнопка Весь район устанавливает в качестве сохраняемой области весь район. Кнопка Выбрать предназначена для выбора фрагмента сохраняемого изображения карты. При нажатии на кнопку Выбрать диалог закрывается, чтобы позволить указать на карте фрагмент сохраняемого изображения выбором двух точек. После выбора фрагмента диалог Сохранение векторной карты в файл форматов BMP, TIFF, RSW откроется повторно. Кнопка Изменить предназначена для изменения выбранного фрагмента. Кнопка По объекту устанавливает размеры сохраняемой области по габаритам выбранного объекта. Установите галочку в элементе Без рамки, если выбранный объект не должен попасть в формируемое изображение. Элемент Без рамки доступен после выбора сохраняемой области по объекту. Включите элемент Очистка по рамке для сокрытия изображения за границами объекта. Кнопка По растрам устанавливает размеры сохраняемой области по габаритам всех отображаемых растров. При этом учитывается использование рамки растра (Отобразить растр по рамке). Выбор и изменение фрагмента можно производить многократно.
Параметры сохраняемого изображения

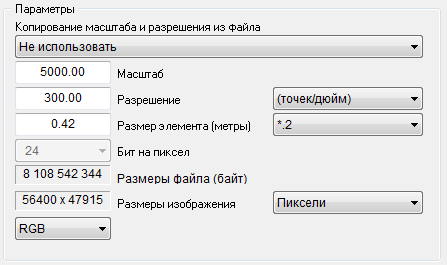

При копировании фрагмента документа в файл форматов BMP, TIFF, RSW необходимо указать следующие характеристики сохраняемого изображения: - масштаб (поле Масштаб); - разрешающую способность (поле Разрешение); - размер элемента в метрах (поле Размер элемента); - количество бит на элемент (поле Бит на пиксель); - тип цветовой модели (RGB, CMYK) – для TIFF и BMP.
Выбор типа цветовой модели для TIFF и BMP возможен в режиме 32 бит на пиксель. При формировании TIFF-файла создается файл с цветовой моделью CMYK. Если расширение создаваемого файла BMP, то формируются четыре BMP файла с полутоновой палитрой (256 градаций серого). Формируемые файлы имеют префиксы, соответствующие каналам цветоделения модели CMYK. Например при выборе имени файла Map.bmp, будут созданы файлы Map-C.bmp, Map-M.bmp, Map-Y.bmp, Map-K.bmp. По размерам фрагмента и заданным параметрам оценивается размер сохраняемого файла, который выводится в поле Размер файла.
При копировании фрагмента документа в TIFF файл возможно применение дополнительных опций: - Записать матрицу трансформирования в заголовок TIFF. Это позволяет системе Intergraph автоматически распознать привязку растрового изображения. Для записи матрицы трансформирования в TIFF поставьте галочку в элементе диалога Intergraph TIFF. - Применить метод сжатия изображения PackBit. Для получения сжатого TIFF-файла поставьте галочку в элементе диалога Сжатие PackBit.

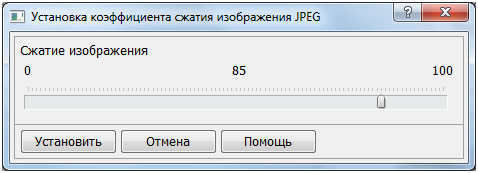

При копировании фрагмента документа в JPEG файл возможна установка коэффициент JPEG-сжатия изображения:
Использование файла настроек
Для сохранения параметров привязки изображения предусмотрен файл настроек. При загрузке графического файла в растровую карту можно использовать созданный здесь файл настроек для автоматической привязки загружаемого изображения. Для использования файла настроек растра выберите тип файла настроек в раскрывающемся списке Файл параметров и укажите его имя в поле Имя файла параметров. В настоящей версии обрабатываются следующие файлы параметров: мировой файл (world file), файл привязки .TAB (MapInfo)
