Главное окно создания и редактирования объектов

Закладка Редактирование объектов классификатора позволяет работать с объектом: ввод и корректировка кода, слоя, локализации, внешнего вида и видимости объектов, назначение семантики и серии объектов, а также удалять и создавать новые объекты.

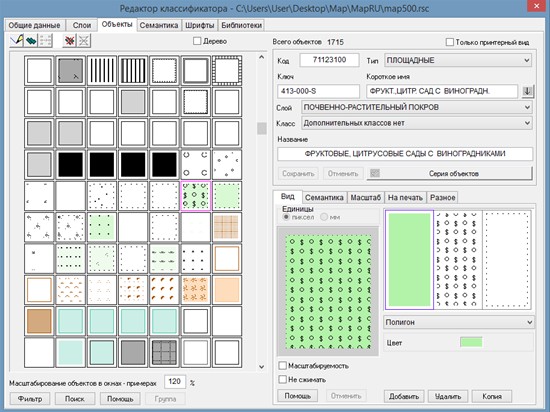

Редактирование объектов классификатора:

В левой части закладки расположена таблица объектов. В ней отображаются  все объекты классификатора или объекты, входящие в Фильтр объектов классификатора. Объект, находящийся в работе, отмечен лиловой рамкой. При задержке движения мыши над конкретным объектом, появляется ярлык с кодом, названием и слоем данного объекта. Над таблицей объектов расположена линейка инструментов.

Под таблицей объектов находятся клавиши Фильтр, Группа, Поиск.

В правой части закладки расположены поля для корректировки основных свойств объекта: кода, ключа, локализации, названия и слоя, кнопка Серия объектов, а также закладки: Вид, Семантика, Масштаб, На печать, Разное.

Для корректировки объекта необходимо нажать на его изображение левой клавишей мыши. Если ранее выбранный объект откорректирован, пользователь получит предупреждение и возможность сохранить изменения.

Поля для корректировки основных свойств объекта расположены в верхней, правой части закладки. Если галочка на кнопке Серия объектов подсвечена, объект принадлежит серии объектов. Изменение полей Код или Слой и изменение семантики  автоматически повторяется для всех объектов серии. Некоторые характеристики, такие как Тип или Семантика, влияющие на вид, могут быть изменены только при работе с серией объектов в целом. Такие характеристики при работе с отдельным объектом серии защищены от изменений.

Замена либо ввод нового кода объекта происходит при нажатии на поле Код. Запись кода не производится, если код нулевой или поле не заполнено, или код совпадает с кодом другого объекта (той же локализации), или код стандартный (1000000000). Пользователь получает предупреждение и может поправить запись, или отказаться от ввода данного объекта.

Замена локализации объекта происходит при нажатии на поле Тип.  При замене локализации необходимо учесть, что у объекта изменится экранный и принтерный вид (заменятся  умалчиваемым).

Слой объекта выбирается из раскрывающегося списка слоев при нажатии на поле Слой.

Название объекта редактируется при нажатии на поле Название. Длина названия объекта не превышает 31 символа.

Ключ объекта редактируется при нажатии на поле Ключ. Длина  не превышает 31 символ. В отличие от кода объекта, который может быть одинаковый для объектов разной локализации или объектов серии, ключ  объекта уникален.

Для отмены изменений в основных характеристиках объекта - нажмите кнопку Отменить.

Для сохранения сделанных изменений нажмите кнопку Сохранить. Сохраняются изменения на всех закладках.

Первые 15 объектов являются служебными и создаются автоматически.

Если пользователь включил Принтерный вид объектов, то объекты в таблице объектов отображаются только те, для которых принтерный вид отличается от экранного.
