Корректировка и ввод новых слоев

Печать Предыдущая страница Стартовая страница Следующая страница

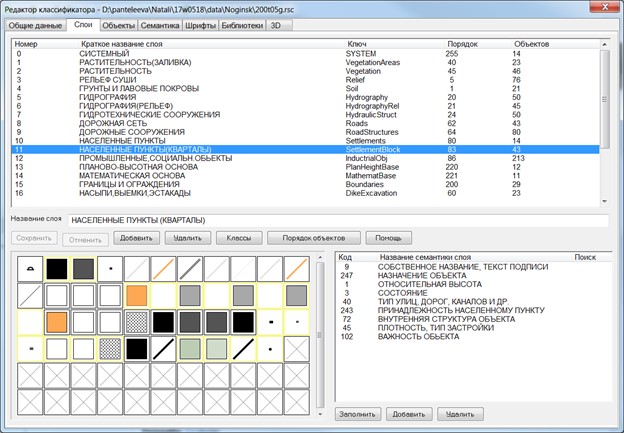

В диалоге Редактирование слоев представлен перечень слоев классификатора в виде таблицы из 5-и колонок: номер слоя, название, ключ, порядок вывода, число объектов.

Для добавления нового слоя надо нажать кнопку Добавить. В конце списка слоев появится подсвеченная строка с новым порядковым номером. В поле Название слоя после нажатия левой кнопки мыши заносится имя слоя, в поле Порядок вывода - номер вывода слоя, в поле ключ – короткое имя слоя. В поле Число объектов ввод запрещен. Ввод информации в каждую колонку происходит при  нажатии Enter.

Редактирование слоя предполагает изменение названия слоя или порядка вывода. Мышью выбирается изменяемый слой, и в нужную колонку вводятся новые значения. Ввод заканчивается нажатием кнопки Enter.

Ключ используется для связи с базами данных (для названий полей) и это имя должно формироваться с учетом требований базы.

Отсортировать слои по номеру, названию или порядку вывода можно нажатием соответствующих кнопок в группе Упорядочить.

В нижней части диалога слева отображаются объекты, принадлежащие слою. По двойному нажатию на изображение объекта происходит переход в таблицу объектов.



_bm5416



Удаление слоев.

Работа с семантиками слоя.

Классы слоев.

Семантики - идентификаторы слоя.



Порядок отображения

Общий порядок отображения объектов карты:

1) площадные (ниже всех);

2) линейные;

3) точечные;

4) векторные;

5) подписи и шаблоны (выше всех).



Данный порядок отображения действует для всех объектов карты, независимо от порядка отображения слоев и порядка объектов в слое.



Объекты классификатора разбиты по слоям. Каждый слой имеет свое положение. Ниже всех обычно отображается слой «Растительность». Далее идут слои: «Гидрография», «Гидротехнические сооружения», «Дорожная сеть», «Населенные пункты». Выше расположены: «Границы и ограждения», «Планово-высотная основа», «Математическая основа».

Самым нижним объектам соответствует значение порядка «0», верхним - «255». Порядок отображения слоев настраивается в редакторе классификатора (закладка «Слои»).

Объекты в слое также могут иметь свой порядок отображения - в соответствии с приоритетом значимости. Например, объекты с простыми контурами («Грунтовые просёлочные дороги», «Полевые и лесные дороги») отображаются ниже двухконтурных объектов («Улучшенные грунтовые дороги»), которые отображаются ниже двухконтурных оранжевых объектов («Шоссе», «Усовершенствованные шоссе») и трехконтурных («Автомагистрали»).

Самым нижним объектам соответствует значение порядка «0», верхним - «255». Порядок отображения объектов в слое настраивается в редакторе классификатора (закладка «Слои», кнопка «Порядок объектов»).
