Векторный знак может содержать подписи с постоянным текстом или текстом, формируемым по характеристикам (семантикам) объекта.

Например, подписи парома и брода при отсутствии характеристик имеют постоянные соответствующие сокращения "пар." и "бр.".

Подпись характеристик дороги имеет более сложную запись: "7(9)А" (дорога шириной 9 метров с асфальтовым покрытием шириной 7 метров). Для описания формата подписи дороги используются служебные символы. Текстовое значение каждой семантики формируется по отдельной ссылке на значение семантики по коду семантики: #46 (ширина покрытия), #11 (общая ширина), #55 (материал покрытия). Упрощенно формат составной подписи характеристик дорог имеет вид: #46(#11)#55. Так как формат записи предусматривает значения по умолчанию, которые записываются в круглых скобках, то более правильный формат будет иметь вид: #46()(#11)#55. Запись "()" означает пустое значение в случае отсутствия семантики с кодом 46.

Для получения подписей характеристик мостов, дамб, шлюзов, плотин, паромов, бродов и других объектов с учетом всех семантик, используемых в указанных объектах, формируются комплексные подписи. Образцы комплексных подписей:





Служебные символы и слова используемые, для описания формата подписи

Форматирование числовых семантик

Форматирование символьных семантик

Форматирование справочных семантик (типа "Справочник")

Сокращение справочных и символьных семантик

Составные подписи

Комплексные подписи

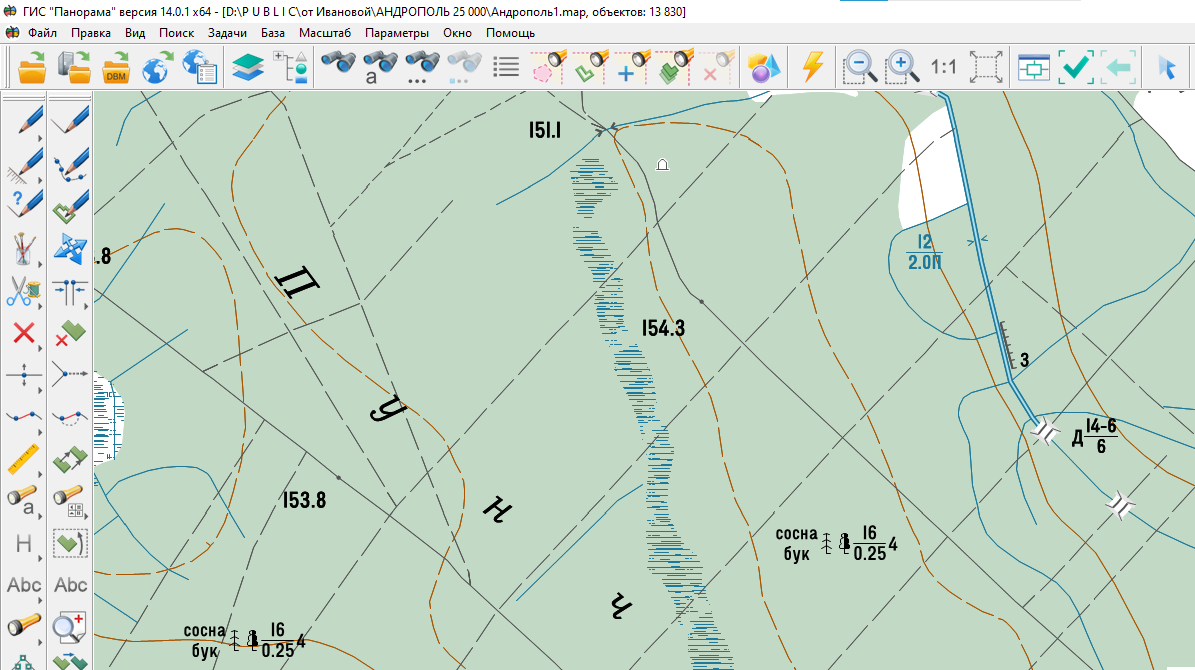

Примеры подписей на карте:

rus_map
