Редактирование векторного знака

Печать Предыдущая страница Стартовая страница Следующая страница

Вид «Векторный знак» используется для отображения и внемасштабных точечных и векторных объектов карты. В таблице показаны разные виды знаков.

Вертикальный знак используется для отображения точечных объектов. Точечный объект имеет одну точку метрики. При отображении знака точка метрики объекта (красная) соответствует точке привязки знака.

Ориентируемый знак используется для отображения векторных объектов. Векторные объекты имеют две точки метрики. Первая точка (красная) соответствует точке привязки знака. Отрезок между точками определяет угол поворота знака на плоскости. При отображении ориентируемого знака базовая линия знака совмещается с отрезком метрики объекта карты.

Вертикальный знак с признаком зеркальности отображается зеркально в зависимости от положения второй точки. Если вторая точка (синяя) расположена справа от первой точки, то знак отображается в обычном виде (как в диалоге редактирования векторного знака). Если вторая точка слева, то знак отображается зеркально.



Векторные знаки формируются с помощью инструментов нанесения надписей, линейных и площадных контуров. Линейные и площадные контура наносятся в виде простых фигур: прямоугольник, круг, эллипс, дуга, сектор, ломаная линия, кривая Безье. Изображение векторного знака может состоять из одной и более фигур (элементов).

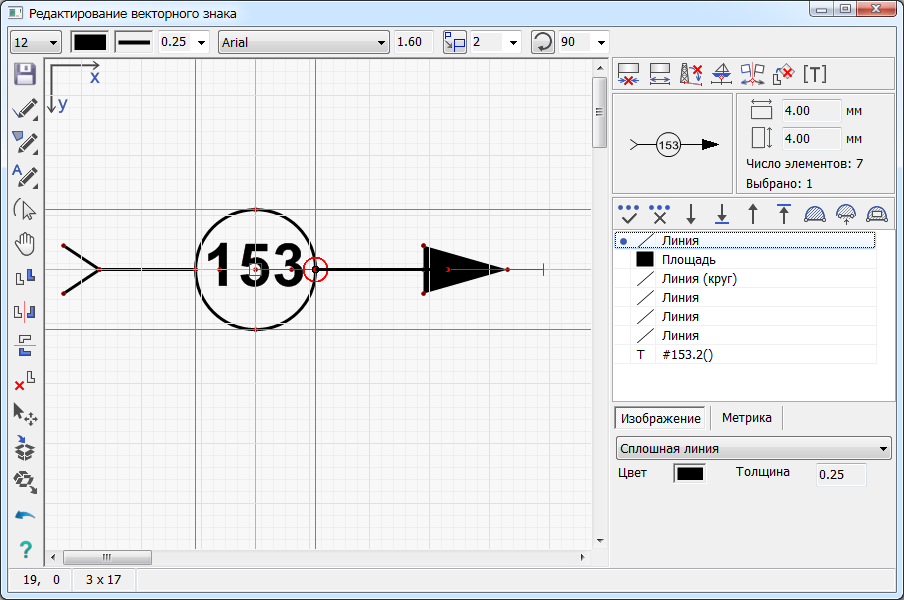

Создание и редактирование векторных знаков выполняется в специальном диалоге. Основную часть диалога занимает поле редактирования изображения знака.



imgvector_rus



Левая часть диалога содержит линейку основных инструментов редактирования знака.

Правая часть диалога содержит панель признаков отображения знака, изображение знака в базовом масштабе карты, размеры выделенной части знака в миллиметрах, дополнительные инструменты редактирования знака и таблицу элементов знака. Под таблицей расположены закладки редактирования параметров изображения и метрики элемента. При выборе одного или нескольких элементов типа «Линия» для редактирования доступны параметры «Цвет» и «Толщина» (в миллиметрах). При выборе одного или нескольких элементов разного типа («Линия», «Площадь», «Текст») доступен общий параметр «Цвет». Параметры текста доступны при выборе одного элемента «Текст». Поля редактирования координат метрики доступны только при выборе одного элемента знака.

Верхняя панель содержит поля ввода параметров для создания и редактирования элементов знака.

Нижняя панель содержит поле отображения текущих координат указателя мыши в поле редактирования знака (по горизонтали, по вертикали), поле для показа разности между текущей и предыдущей точкой нанесения контура (разность по горизонтали, разность по вертикали), поле для пояснительных надписей.
