Подпись

Печать Предыдущая страница Стартовая страница Следующая страница

Шаблон Подпись служит для вывода объектов карты типа Подпись. Подпись может включать одну или несколько строк символов.

Для редактирования размеров подписи, её положения относительно метрики объекта и ориентации в пространстве предназначен диалог Редактирование подписи. Диалог открывается при двойном нажатии левой кнопкой мыши на названии части шаблона Подпись в области окна Параметры шаблона или нажатием кнопки Свойства после выбора соответствующей части шаблона.

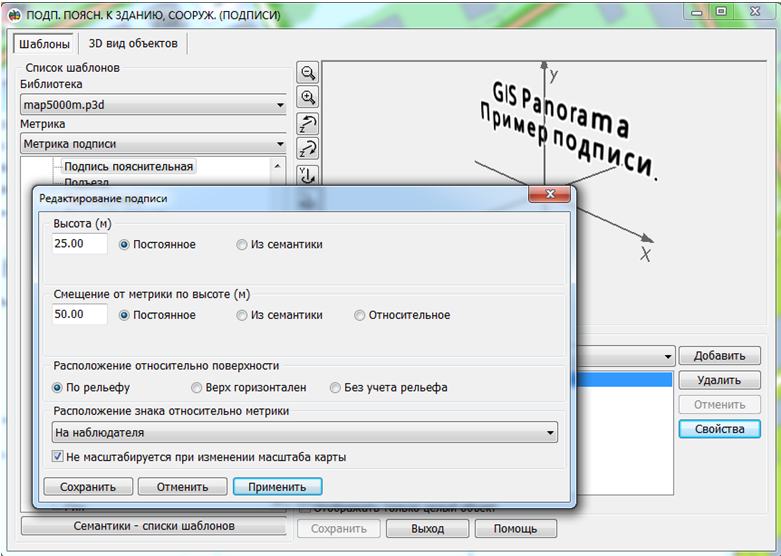

шаблон_подпись



Параметр Высота (м) задает высоту одной строки символов. Высота строки символов может быть постоянной, либо браться из семантики объекта.

Пользователь может смещать подпись от метрики объекта вверх или вниз. Величину смещения при этомможно задавать постоянной, либо выбирать из семантики объекта.

Подпись может быть расположена относительно поверхности по рельефу или без учета рельефа. Если задан параметр по рельефу, то подпись будет строиться от наивысшей точки метрики.

Подпись можно сориентировать вдоль метрики объекта на карте, а также развернуть на наблюдателя, или развернуть на наблюдателя, перпендикулярно поверхности.

При масштабировании трехмерной сцены подписи могут масштабироваться вместе с другими объектами, или отображаться как внемасштабные объекты. Во втором случае размер текста на экране будет оставаться постоянным вне зависимости от удаления наблюдателя от объекта.

По умолчанию подписи отображаются как внемасштабные объекты, развернутые на наблюдателя.

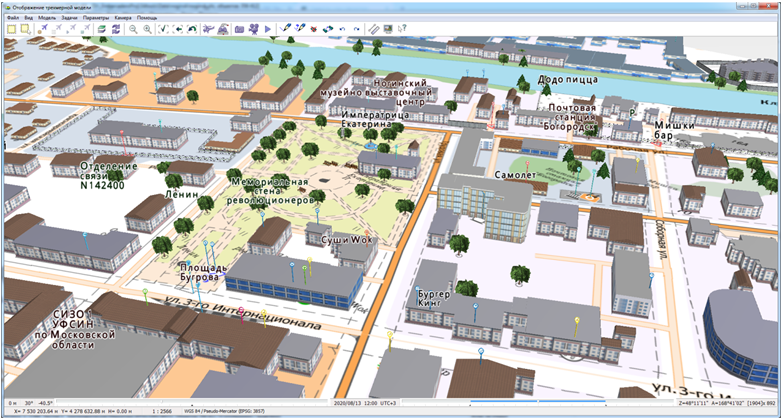

пример_подпись







Настроить цвет шрифта и цвет контура вокруг символов пользователь может в диалоге Редактирование оформления. Для входа в диалог необходимо выполнить двойное нажатие левой кнопкой мыши на пункте Оформление соответствующей части шаблона или нажатием кнопки Свойства после выбора этого же пункта.

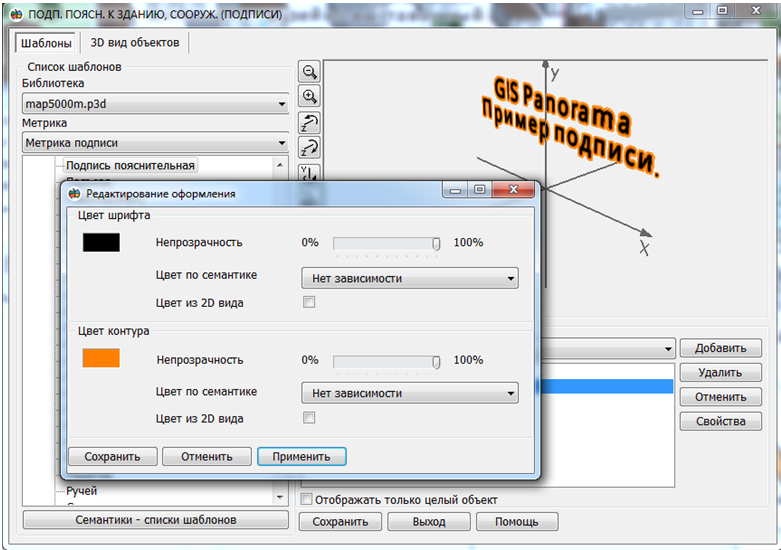

пример_2_подпись



Пользователь может выбрать цвет шрифта и цвет контура вокруг символов вручную, назначить из 2D вида объекта, либо назначить из семантики объекта. Если пользователь задал выбор цвета из семантики, а ее для объекта карты нет, берется цвет, установленный по умолчанию. Одновременно с выбором цвета символов пользователь может настроить прозрачность подписи.
