Комплексные подписи

Печать Предыдущая страница Стартовая страница Следующая страница

Комплексные подписи могут состоять из двух и более составных подписей, точки которых расположены на одном уровне с точкой привязки знака.

Комплексные подписи могут иметь следующие виды:



Данные виды подписей содержат обозначения: от T1 до T6 - текстовые значения, @ -условный знак, разделяющая линия (для текстов T1 и T2). Основные требования формирования шаблонов комплексных подписей:

- точки всех элементов комплексной подписи должны быть расположены на одном уровне с точкой привязки векторного знака;

- точка привязки векторного знака должна совпадать с точкой условного знака (@), при отсутствии условного знака – с первой точкой подписи T1, либо между первой и второй точками подписи T1;

- точки подписей T1, T2 и разделяющей линии (в первом виде) должны совпадать;

- точки подписей T1, T5 и T6 (во втором виде) должны совпадать;

- все подписи должны быть выравнены в порядке, указанном в таблице.

Подпись

Выравнивание подписи

Пример

T1

по центру и нижней линии

T1

T2

по центру и верхней линии

T2

T3

по правому краю и средней линии

T3

T4

по левому краю и средней линии

T4

T5

по левому краю и средней линии

T5

T6

по правому краю и средней линии

T6

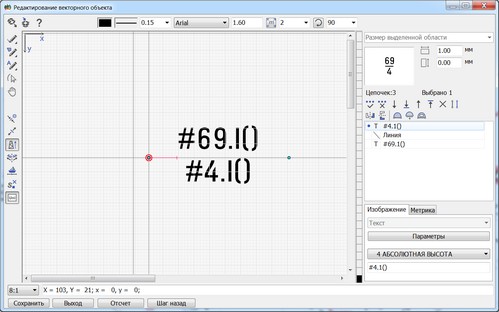

При отображении комплексных подписей выполняется коррекция положения элементов векторного знака при отсутствии семантик элементов T1, T2, T5, T6. Коррекция положения элементов зависит от главного элемента, которым является первый элемент векторного знака. На рисунке главным является элемент T2 (абсолютная высота).

Правила автоматической коррекции вида комплексной подписи:

- у подписи леса главным элементом является числитель (T1 - относительная высота). При отсутствии знаменателя (T2 - толщина деревьев) линия удаляется, главный элемент T1 выравнивается по средней линии;

- у подписи моста главным элементом является числитель (T1 - длина-ширина). При отсутствии знаменателя (T2 - грузоподъемность) линия удаляется, главный элемент T1 выравнивается по средней линии. Между левым (T3 - материал,высота) и главным (T1) элементами добавляется дефис;

- у подписи репера главным элементом является знаменатель (T2 - абсолютная высота). При отсутствии числителя (T1 - абсолютная высота центра) линия удаляется, главный элемент T2 выравнивается по средней линии;

- у подписи дамбы главным элементом является линия, которая удаляется только при отсутствии числителя (T1 - ширина) и знаменателя (T2 - относительная высота);

- если главным элементом является любой элемент (например T3), кроме числителя (T1), знаменателя (T2) и линии, то при отсутствии T1 или T2 удаляются T1, T2 и линия;

- во всех случаях при отсутствии линии правый элемент (T4) удаляется;

- при отсутствии элемента T5 элемент T6 выравнивается по центру;

- при отсутствии элемента T6 элемент T5 выравнивается по центру;

- при отсутствии элементов T5 и T6 элемент T1 выравнивается по средней линии.





Первый вид комплексной подписи

Второй вид комплексной подписи
