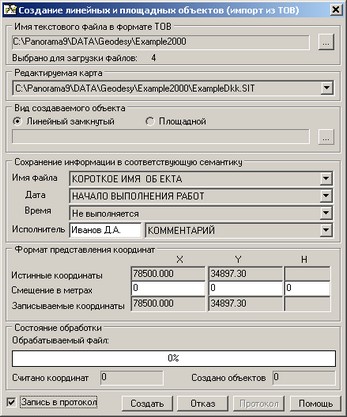

Создание линейных и площадных объектов из файла *.TOB

Печать Стартовая страница





Группа Имя текстового файла в формате TOB предназначена для выбора одного или нескольких загружаемых файлов. Если выбран один файл, то отображается его полное имя. При выборе нескольких файлов отображается полный путь к каталогу.

Раздел Редактируемая карта предназначен для выбора векторной или пользовательской карты, на которой будут созданы объекты. Редактируемую карту можно выбрать из списка открытых карт. По умолчанию устанавливается текущей карта, указанная в закладке Редактор диалога Параметры проекта для геодезии и землеустроительной документации.

Элемент Вид создаваемого объекта предназначен для выбора условного знака из классификатора редактируемой карты и указания локализации создаваемого объекта. По умолчанию устанавливаются линейный и площадной объекты, указанные в закладке Редактор диалога Параметры проекта для геодезии и землеустроительной документации.

Группа Сохранение информации в соответствующую семантику предназначена для занесения имени файла, даты и времени создания объекта, а также фамилии исполнителя в указанные пользователем семантики создаваемого объекта. Имя файла и фамилия исполнителя могут заноситься в любую выбранную семантику строкового типа. Для занесения времени необходима семантика с типом ВРЕМЯ, а дата сохраняется в семантику с типом ДАТА. При наличии у условного знака перечисленных семантик программа автоматически распределяет семантики по соответствующим характеристикам. Если сохранение дополнительной информации не требуется, выберите в каждом списке семантик строку «НЕ ВЫПОЛНЯЕТСЯ».

Раздел Формат представления координат предназначен для отображения координат первой точки из обрабатываемого файла. При необходимости, можно указать с учетом знака величину смещения для координат. При создании объекта в координаты вносится поправка на величину указанного смещения.

Элемент Запись в протокол позволяет вести протокол создания объектов. Текстовый файл с именем FromTOB.log создаётся в каталоге исходных файлов TOB.

Кнопка Протокол предназначена для просмотра заполненного протокола в текстовом редакторе WordPad. Кнопка активизируется после выполнения процедуры создания объектов из файлов TOB при включенном режиме Запись в протокол.
