Отображение значений матриц  в точке

Печать Предыдущая страница Стартовая страница Следующая страница

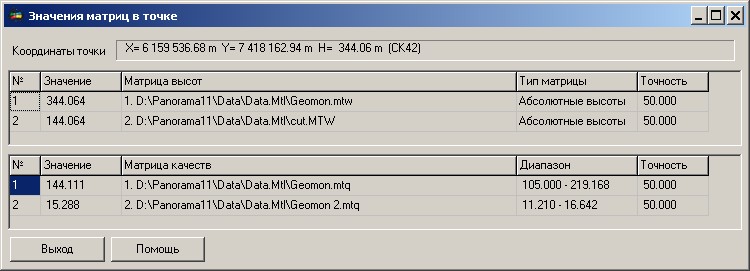

ic_8128 Данный режим  позволяет отобразить значения высот и характеристик качества в точке, выбранной нажатием левой кнопки мыши. Значения высот и характеристик качества в точке выводятся в таблицу результатов.

Таблица результатов состоит из двух частей.

Верхняя часть таблицы результатов содержит список значений высоты из всех открытых матриц высот (MTW). Если точка обеспечена данными матриц высот, то высота выбирается из матриц. Если точка не обеспечена данными матриц высот, то абсолютная высота вычисляется по объектам векторной карты. Для каждой матрицы высот в список заносится точность матрицы (размер стороны элемента в метрах) и тип матрицы (абсолютные, суммарные или относительные высоты).

Нижняя часть таблицы результатов содержит список значений характеристик качества из всех открытых матриц качеств (MTQ). Для каждой матрицы качеств в список заносится точность матрицы и диапазон значений элементов.

В поле «Координаты точки» выводятся координаты точки в установленной системе координат и высота из наиболее точной матрицы высот.



_bm4724
