Экспорт матрицы высот в файл TIFF и KMZ

 Печать Стартовая страница

ic_8123 Режим предназначен для сохранения значений высот в файл TIFF и KMZ. Создаются одноканальные несжатые файлы с данными о высоте формата TIFF с информацией о геопространственной привязке. В зависимости от формата данных исходной матрицы размер элемента формируемого файла TIFF может принимать следующие значения: BYTE, SHOTR INT, LONG INT, FLOAT. Структура создаваемого файла соответствует структуре файлов GeoTIFF, используемых для хранения данных о рельефе SRTM.

В формируемый файл GeoTIFF заносятся параметры проекции и системы координат исходной матрицы высот. В выходной файл записываются также параметры вертикальной системы координат, созданной в соответствии с системой высот исходной матрицы. В файле GeoTIFF для вертикальной системы координат хранятся название вертикальной системы координат, единицы измерения высот, содержащихся в файле, и другие параметры.

В настоящее время в файл GeoTIFF заносятся данные для таких систем высот, как:

      •  «Baltic 1977 height (EPSG:5705)»;

      •  «WGS 84 (geographic 3D) (EPSG :4327)»;

      •  «MSL height (EPSG:5714)».

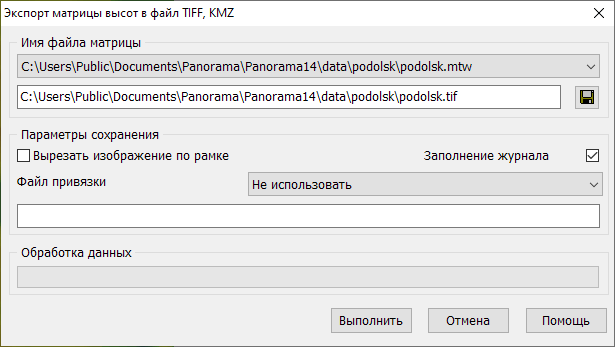

_bm4226

Элемент управления «Вырезать изображение по рамке» доступен при экспорте матриц высот, ограниченных рамкой. Элемент управления «Вырезать изображение по рамке» предназначен для заполнения области, не входящей в рамку матрицы, значением «отсутствие данных». Значение «отсутствие данных» заносится в тег GDAL_NODATA файла TIFF (код тега 42113).

Элемент управления «Заполнение журнала» предназначен для включения режима ведения журнала транзакций, в который заносятся нештатные ситуации, возникающие при импорте матрицы высот в файл TIFF.

Для сохранения всех матриц документа в файлы формата TIFF выберите в списке строку «Для всех матриц».



mtrtotiff



После нажатия на кнопку Выполнить будет осуществлен экспорт всех матриц высот документа в файлы TIFF или KMZ. Выходные файлы создаются в папке, указанной при помощи стандартного диалога выбора имени файла, запускаемого кнопкой _bm4208.



Имя выходного файла формируется из имени исходной матрицы высот с добавлением расширения выбранного типа.



Сохраняемый файл KMZ представляет собой архив файла КМL с набором одноканальных файлов GeoTIFF с данными о высотах рельефа. В файле КМL содержится описание данных - имена файлов с координатами привязки матриц высот, а также приоритет их отрисовки.



Запуск режима выполняется на закладке «Матрицы» диалога «Список данных» по пункту контекстного меню «Сохранить как... - TIFF, KMZ» .
