Редактирование вида объекта «Графический файл»

Печать Предыдущая страница Стартовая страница Следующая страница

Для точечных и векторных объектов можно выбрать вид отображения  «Графический файл».

Пользователь должен выбрать путь к файлу графического типа (*.jpg, *.bmp, *.png ...) или ссылку на картинку в интернете.

Изображение объекта может быть задано в семантике. Для этого пользователь должен выбрать семантику: символьную или типа файл, и задать в ней путь к файлу или ссылку на картинку. При наличии такой семантики изображение объекта берется из семантики. Если значение семантики не задано, то отображаться будет то, что задано в диалоге.

  Для отображения можно задать: габариты знака в мм и точку привязки относительно верхнего правого угла габаритов. Если для знака определена ширина и высота, то при установке флага Пропорционально и изменении одного размера, пропорционально меняется и другой.

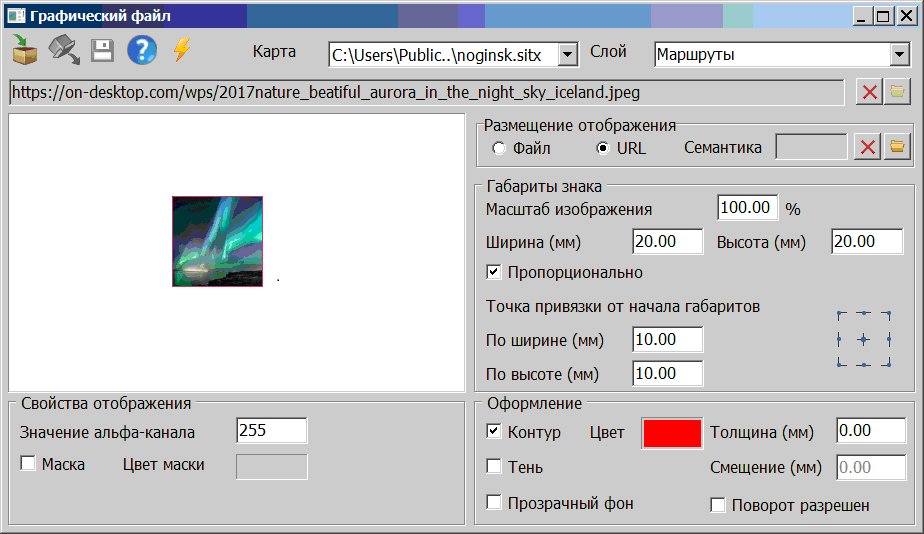

Graphic_file



Для установки точки привязки можно нажать одну из точек, показывающих тип привязки объекта или набить значения точки привязки.

Рисунок может быть дополнен рамкой, для нее необходимо установить цвет и толщину. Можно отобразить тень для рисунка и указать для нее смещение (вправо, вниз). При установке флага Прозрачность цвет нижнего левого пикселя убирается из изображения.

Если объект имеет двухточечную метрику, при разрешении поворота изображение будет повернуто в соответствии с метрикой

Для рисунка можно задать маску и значение альфа-канала.

Режим  предназначен для нанесения изображения на карту. Щелчком левой кнопки мыши устанавливается местоположение графического файла.
