Редактирование таблицы

Печать Предыдущая страница Стартовая страница Следующая страница

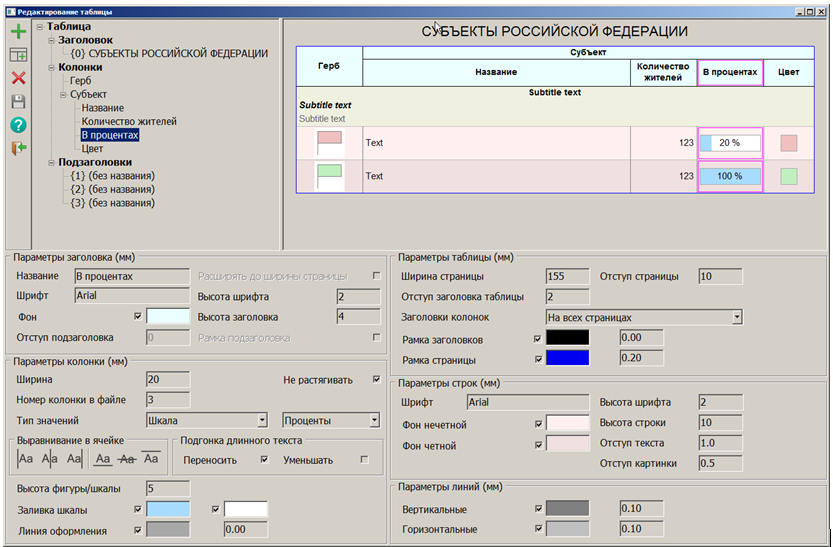

Диалог Редактирование таблицы позволяет создавать или редактировать вид объекта Таблица. По умолчанию таблица имеет заголовок, две колонки и один подзаголовок.



table



В левой верхней части диалога представлен иерархический список элементов таблицы в виде дерева. В правой верхней части диалога отображается образец таблицы. При выборе в дереве какого-либо элемента таблицы он выделяется на образце.

В правой нижней части диалога задаются общие параметры таблицы. В левой нижней части задаются параметры всех заголовков и колонок. Все линейные размеры вводятся в миллиметрах.

Полный список всех заголовков и подзаголовков содержится в дереве (в левой верхней части диалога). Для настройки параметров заголовка и колонки необходимо выбрать соответствующий элемент. В правой верхней части диалога выбранный элемент подсвечивается лиловой рамкой.

В Параметрах заголовка вводятся характеристики заголовка, выбранного в дереве. Если какое-либо поле недоступно для ввода, то это значит, что для данного типа элемента поле не используется.



Вид объекта Таблица

Общие параметры таблицы

Параметры заголовка таблицы

Параметры колонки

Параметры подзаголовка

Линейка инструментов

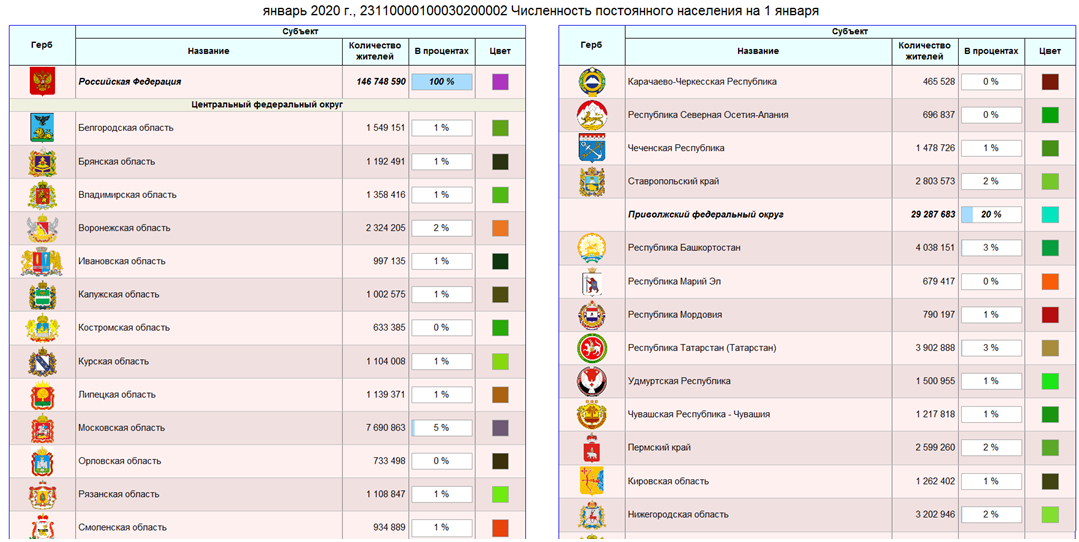

Пример готовой таблицы на карте:



table_exampl

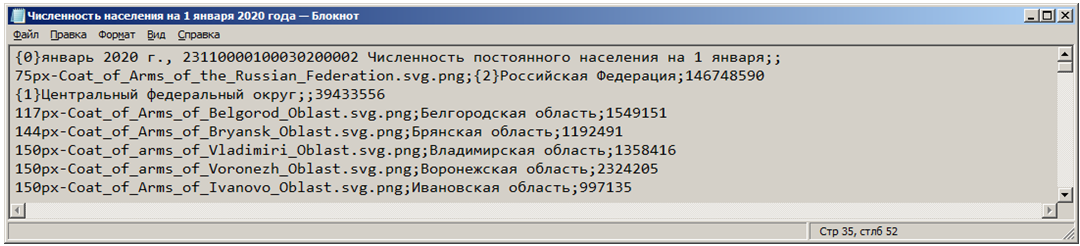

Исходные данные в файле CSV:



csv_data
