Работа со штампами

Печать Предыдущая страница Стартовая страница Следующая страница

Штампы - комбинированные элементы оформления документа, представляющие собой группировку объектов карты, шаблон описания которой хранится в текстовом файле типа *.LBL. Штамп - это, как правило, стандартизованный элемент оформления, являющийся частью  документа и включаемый без существенных изменений в каждый документ из комплекта однотипных документов. Примером могут служить угловые, утверждающие и согласующие штампы, основные надписи, заголовки документов, рамки.



штамп

Для создания нового штампа следует создать пустой макет документа того формата (размер печатной страницы), для которого будет использоваться создаваемый шаблон штампа, нанести на карту его элементы средствами Редактора векторной карты, выделить объекты, входящие в состав шаблона, средствами ГИС и сохранить набор выделенных объектов в файл с помощью режимаstamp«Сохранение штампа».



Диалоговое окно сохранения штампа :



легенда



Рекомендуется, если это возможно, элементы оформления штампа создавать в виде графических объектов (не объекты из классификатора). Это позволит использовать подготовленный шаблон для оформления любых карт, вне зависимости от классификатора, по которому они созданы.

Точка привязки шаблона при сохранении указывается для того, чтобы изображение при внедрении в документ было размещено в нужном месте документа даже, если штамп используется для формирования документов разного масштаба, формата и ориентации страниц.

Созданные шаблоны штампов могут быть добавлены в документ или при его создании



Создание нового документа с добавлением штампа:

новый_проект



или с помощью режимаstampin «Добавление штампа» уже в созданный документ.

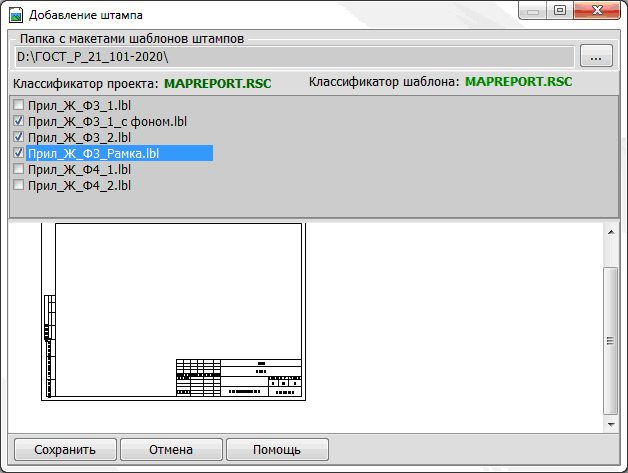

Добавление штампа в созданный документ:

copy_stamp



Режим "Добавление штампа", позволяет добавить в документ один или несколько предварительно подготовленных шаблонов штампов  с возможностью предварительного просмотра изображения вставляемого штампа.

В шаблоне штампа содержится ссылка на классификатор, по которому он был создан.

Если классификатор карты, в которую добавляется шаблон и классификатор, по которому он создан не совпадают, объекты  шаблона, являющиеся объектами из классификатора (не графические объекты) могут быть нанесены на штамп некорректно.

В случае необходимости после добавления штампа его можно отредактировать средствами Редактора карты и пересохранить.

Штамп при добавлении в карту создается в виде группировки объектов. При выполнении режимов редактора, поддерживающих групповое редактирование (например, перемещение, удаление), штамп будет редактироваться как единый объект. В случае если необходимо отредактировать отдельные его элементы, рекомендуется на время редактирования в параметрах Редактора отключить опцию «Работа с наборами объектов»).
