Формирование запретов поворотов

При активизации режима Формирование запретов поворотов необходимо указать узел графа, соответствующий перекрестку, имеющему запрещенные направления проезда.

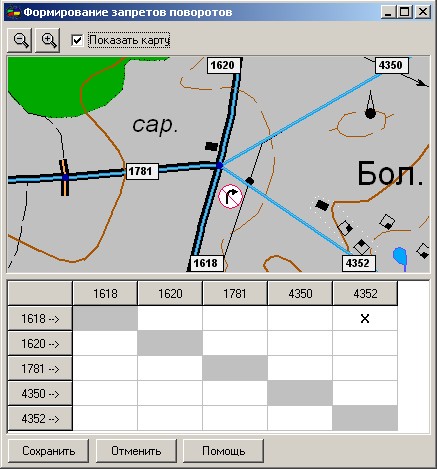

После выбора узла сети открывается диалог Формирование запретов поворотов, в верхней части которого изображена схема перекрестка, на которой показываются выбранный узел, прилегающие дуги и их номера.

В нижней части диалога расположена таблица запрета поворотов. В правом столбце таблицы содержатся номера дорог, с которых будет запрещен поворот. В верхней строке таблицы содержатся номера дорог, на которые будет запрещен поворот. Остальные ячейки содержат указатели запрета поворота. Серым цветом отмечены ячейки, в которых можно указать запрет разворота на выбранном перекрестке.

Пример указания запрета поворота: для указания запрета поворота с дороги 1618 (номер объекта дуги) на дорогу 4352, необходимо выделить ячейку таблицы на пересечении строки 1618 и столбца 4352 (двойным нажатием левой кнопки мыши) – помеченная ячейка будет содержать знак X. Для сохранения установленного запрета нажать кнопку Сохранить.

При необходимости снятия запрета поворота в ячейке, содержащей знак X, выполнить двойное нажатие левой кнопки мыши.

Для удобства работы изображение схемы перекрестка можно масштабировать кнопками и или клавишами <  и >  соответственно, а также включать и отключать показ карты.
