ic_0044 Режим предназначен для создания на карте точечных объектов по информации из файла TXT, путем загрузки координат, получаемых в полевых условиях на геодезических приборах, оснащенных средствами электронной обработки. Текстовые файлы, получаемые с приборов, должны содержать непосредственные координаты точек (X,Y,H), которые программа помещает на выходную карту в формате MAP или SIT в виде точечных объектов.

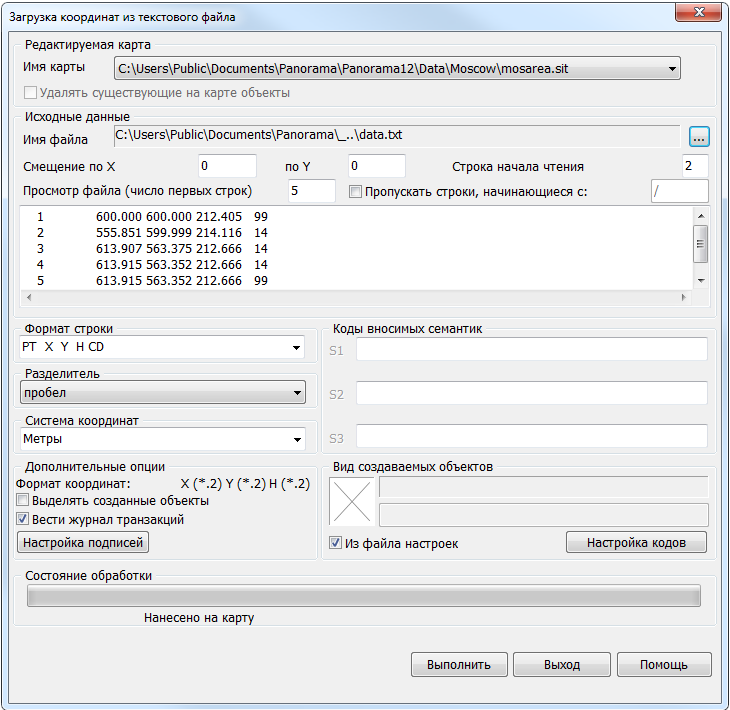

Программа работает в режиме диалога. Окно диалога состоит из пяти частей:



pic_0005



1. Путь к редактируемой карте в формате MAP или SIT (можно выбрать нужную из списка открытых карт или создать новую (при Импорте из…)).

2. Исходные данные:

- Путь доступа и название исходного файла, в котором находятся данные в текстовом виде, полученные с геодезических приборов ( в случае необходимости пользователь может отказаться от работы с этим файлом и указать другой файл. Для этого имеется кнопка, находящаяся справа от названия пути к текстовому файлу).

- Поля для ввода смещения по X и Y, позволяющего поместить наносимые объекты на нужное место.

- В нижней части группы расположено многострочное окно, используемое для просмотра и анализа содержимого текстового файла, после которого пользователь должен определиться с  вариантом обработки данных входного файла.

3. Данные для настройки программы на обработку входного текстового файла, которые сохраняются в INI-файле открытого документа:

- Выбор формата строки (позволяет задавать и выбирать Формат строки входного текстового файла).

- Выбор разделителя – символа, которым разделяются данные в строке текстового файла.

- Выбор вида создаваемых объектов.

4. Информация о состоянии обработки данных

5. Управляющие клавиши (Выполнить, Выход, Помощь)



После появления основного окна пользователю предоставляется возможность либо  воспользоваться установками, прочитанными из INI-файла открытого документа, либо изменить их по своему усмотрению, взяв новые значения из предоставляемого списка, так как программа позволяет обрабатывать данные в различных вариантах представления.



Обработку исходных данных следует построить следующим образом:

1. При Импорте из текстового файла создать пользовательскую карту (кнопка справа).

2. Выбрать исходный текстовый файл (при Обновлении карты исходный файл выбирается до запуска задачи), при этом содержимое файла сразу же высвечивается в многострочном окне диалога. При необходимости задать смещение координат.

3. Проанализировав строение файла, выбрать Формат строки и Разделитель.

4. Выбрать имя выходной карты, если надо (по умолчанию объекты будут создаваться в фоновой карте, из которой была запущена задача).

5. Если в исходном текстовом файле есть коды объектов, то можно их настроить – кнопка Настройка кодов  (если файла настройки кодов нет, то по умолчанию на карту объекты будут наноситься системным кодом Выделение точечных). Если в исходном файле нет кодов, то можно выбрать вид создаваемых объектов. Для этого надо отключить кнопку из файла настроек и выбрать объект, нажав на изображение объекта или его название.

6.Запустить задачу на выполнение – кнопка Выполнить.



Состояние процесса обработки данных отображается в бегущей строке.
