Расстановка пикетов вдоль объекта

Печать Стартовая страница

При помощи этого режима можно создавать пикетные точки, как на объекте, так и на прямой перпендикулярной текущему отрезку метрики объекта.

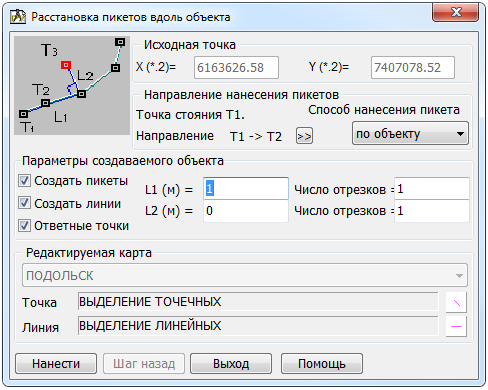

Диалог Расстановка пикетов вдоль объекта используется в трех режимах:

- расстановка пикетов вдоль объекта;

- расстановка пикетов вдоль всего объекта с указанным шагом;

- расстановка пикетов пропорционально длине объекта;



Для каждого из режимов действуют одни и те же параметры, но есть и ряд отличий при вводе исходных данных.

Расстановка пикетов производится через фиксированные расстояния, указываемые пользователем как длина отрезков (L1 и L2). Число создаваемых пикетов определяется числом отрезков. Число отрезков вдоль объекта задается в строке расстояния L1. Число отрезков, на перпендикуляре, указывается в строке расстояния L2.



pic_0013



Пользователь может создавать пикеты только на самом объекте. Для этого необходимо в группе направление снять галочки в элементах слева и справа. Используете эти элементы, если необходимо создавать пикеты не на самом объекте, а вдоль него. Число пикетов на перпендикуляре определяется по числу отрезков для L2. В том случае, если необходимо расставить пикеты с обеих сторон исходного объекта, установите галочки в обоих элементах.

Если необходимо создавать только точечные объекты, взведите галочку в элементе создавать пикеты. Если галочка не установлена, то точечные объекты не будут созданы.

Если необходимо создавать линейные объекты, соединяющие создаваемые пикеты друг с другом, установите галочку в элементе создавать линии.

Если необходимо, чтобы на исходном объекте появились точки метрики в местах создания новых пикетов, установите галочку в элементе ответные точки.

По умолчанию во всех трех элементах установлены галочки. В результате создания будут получены пикеты и линейные объекты по числу соответствующие числу отрезков вдоль объекта умноженного на число отрезков на перпендикуляре.

Отличия для режимов заключаются в выборе стартовой точки для расстановки пикетов. Для режима расстановка пикетов вдоль объекта начальной является точка указанная пользователем. То есть расстановка пикетов производится не по всему объекту, а по его части. При смене направления (T1->T2) меняется направление нанесения пикетов, но не начальная точка. Для режимов: расстановка пикетов вдоль всего объекта с указанным шагом и расстановка пикетов пропорционально длине объекта при расстановке пикетов используется длина всего объекта. Первоначально начальной точкой для расстановки пикетов является первая точка метрики объекта. При смене направления меняется не только направление нанесения пикетов, но и стартовая точка. Первая точка метрики меняется на последнюю и наоборот.

Группа Редактируемая карта предназначена для выбора электронной карты, на которой будут созданы объекты. Редактируемую карту можно выбрать из списка открытых карт.

Группа Вид создаваемой точки предназначена для выбора вида создаваемого точечного объекта из классификатора редактируемой карты.

Кнопка Шаг назад предназначена для отмены операции по созданию объектов на редактируемой карте.
