Напечатать абрис поворотных точек объекта |
|
|
Размер изображения абрисов, помещаемых в формируемый документ, задается элементами «Размер по вертикали» и «Размер по горизонтали». По умолчанию эти размеры равны 50 мм. Базовый масштаб запрашивается из главной карты документа. Он влияет на изображение абриса. Если поворотной точке указали точки привязки, то масштаб картинки рассчитывается по ее габаритам в миллиметрах с тем условием, чтобы поворотная точка с точками привязки попала на картинку. Поворотной точке можно присваивать от одной до трех точек привязки. Количество точек привязки указывается при помощи выпадающего списка «Точек привязки». Каждой поворотной точке объекта присваивается имя. Формируется оно из префикса и номера точки. Префикс указывается в редактируемом элементе «Префикс имени точки». А в редактируемом элементе «Начальный номер точки» необходимо указать обозначение первой точки. По умолчанию первая точка имеет номер 1, вторая, соответственно, 2 и так далее. Формируемое имя первой точки можно увидеть в элементе «Образец формирования имени поворотной точки». Для того, чтобы при формировании имени поворотной точки участвовал текст из 9-ой семантики объекта (название собственное), включите галочку «Взять текст имени точки из семантики межевого знака». Галочка «Черно-белое изображение» влияет на вид формируемой картинки. При включенной галочке изображение формируется черно-белое (принтерный-контурный тип), а при выключенной галочке – обычное цветное изображение (контурный тип карты). Галочка «Использовать растр» должна быть включена для отрисовки поворотной точки на растровом фоне. В оформлении абрисов могут применяться: - Выноски (линии, соединяющие поворотную точку и точки привязки). - Подписи длин выносок. - Поворотная точка. - Подпись поворотной точки.
Выбор условных знаков, управление составом картинки осуществляется в группе «Название и коды объектов оформления абрисов». Список поворотных точек отображается в одноименной группе. При наличии в объекте подобъектов можно использовать в качестве поворотных точек точки подобъектов. Переключение между подобъектами выполняется при помощи выпадающего списка «Текущий подобъект». Ноль соответствует контуру объекта. При выделении в списке строки с поворотной точкой и ее координатами на карте отмечается мигающим перекрестием указанная точка. Если у поворотной точки были указаны точки привязки, то они при этом помечаются на карте метками: T1, T2, T3. Для указания точек привязки воспользуйтесь кнопкой «Выполнить привязку точки». Кнопка «Отменить привязку точки» предназначена для удаления точек привязки из строки поворотной точки. Для удобства работы со списком поворотных точек на списке организовано контекстное меню - Установить все: - Удалить все; - Указать привязку; - Удалить привязку.
Подготовка изображения абриса (оформление точки линейными промерами на долговременные контура местности) выполняется интерактивно. После того как все необходимые промеры указаны, можно воспользоваться одним из вариантов: - Заполнить отдельную ведомость (кнопка «Отчет»); - Сохранить изображения абрисов, для последующего использование в режиме «Формирование межевого плана» (кнопка «Изображения для МП»).
В первом случае производится вызов Microsoft Office Word, окно документа инициализируется шаблоном, указанным в верхней части диалога и производится автоматическое заполнение ведомости подготовленными абрисами. Функции Open Office.org Writer в данном режиме не поддерживаются. Во втором случае программа запрашивает путь (папку) для размещения изображений абрисов характерных точек границ и сохраняет графические файлы (по числу указанных в списке точек) в выбранную директорию. Одновременно с этим в файл geosheme.ini сохраняются названия абрисов = имени поворотной точки. Сохраненные файлы можно использовать неоднократно. Для удобства идентификации абрисов имена графических файлов формируются следующим образом: Имя файла = номер объекта + номер подобъекта + номер точки. При формировании отчета абрисы поворотных точек возможно использование шаблона 15_Outline.dot или Abris.dot. Шаблоны находятся в папке ...\Geodesy.Dot.
|

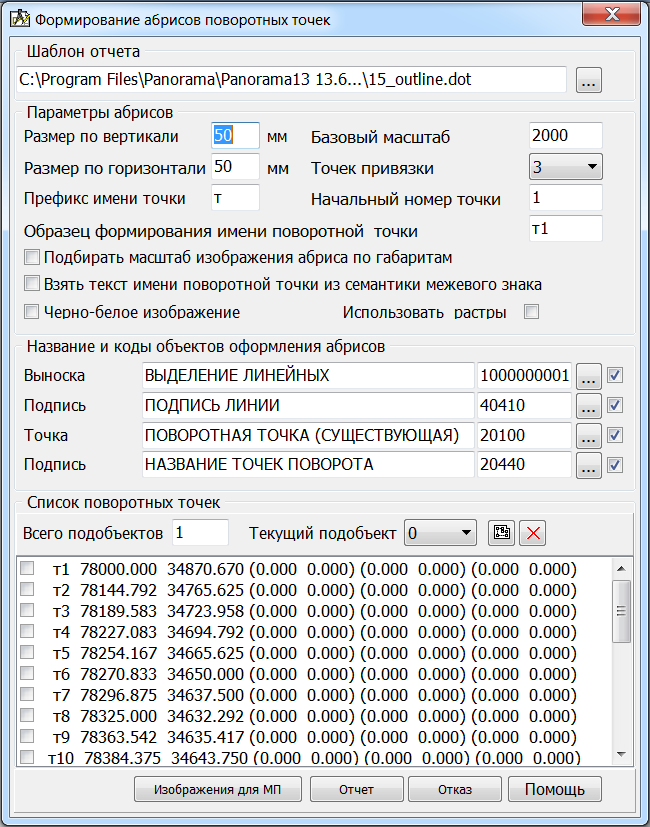

Режим «Напечатать абрис поворотных точек» предназначен для формирования абрисов поворотных точек объекта и заполнения отчетных документов. После запуска режима необходимо выбрать на карте площадной, замкнутый, или линейный объект, поворотные точки которого необходимо обработать. Затем активизируется диалог «Формирование абрисов поворотных точек», в котором необходимо указать параметры абрисов, условные знаки для их оформления и состав выводимых в отчет поворотных точек.
