Параметры схемы объекта

Печать Стартовая страница

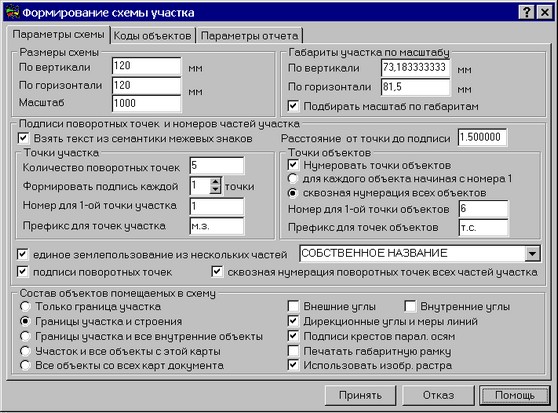

Параметры схемы объекта регламентируют размеры выводимой в отчет схемы, ее масштаб и объектовый состав. Также на этой странице указывается необходимость создания и порядок размещения на схеме отдельных элементов оформления.





Размеры схемы определяют размеры в миллиметрах создаваемой схемы объекта. Поскольку создаваемая схема помещается в документ определенного формата, то это параметр является определяющим при выводе схемы в отчет. На листе формата А4 вертикально ориентированного (книжный вид), при полях по 2 см с каждой стороны, можно разместить схему размером 17 на 26 см. (170 х 260 мм). В том случае если место, отведенное для схемы в шаблоне документа меньше или равно по размерам создаваемой схеме рисунок, помещенный в отчет, будет соответствовать своему масштабу. В противном случае MS Word уменьшить размеры схемы, чтобы она поместилась в отведенную для нее область. Если место, отведенное для рисунка в отчете, позволяет создавать более крупную по размерам схему, то необходимо указать новые размеры схемы (например, для листа формата А3).

Габариты участка по масштабу позволяют пользователю оценить истинные размеры объекта для выбранного масштаба. Другими словами можно увидеть помещается или нет объект в отведенные ему габариты. Если объект не помещается по размерам в создаваемую схему, или, наоборот, очень маленький, необходимо внести изменения или в размеры схемы, или подобрать масштаб, таким образом, чтобы объект полностью помещался в отведенную область. Элемент подбирать масштаб по габаритам автоматически подберет ближайший подходящий масштаб.

Подписи поворотных точек объекта (участка) могут быть сформированы на основании номеров соответствующих точек метрики или по названию соответствующих  точечных объектов (межевым точкам), на основании которых был создан площадной объект (участок). В том случае, если подписи поворотных точек формируются по номерам точек метрики, пользователь может указать с начальный номер для формирования подписей точек. Это число будет прибавлено к номеру точки метрики. Кроме того, можно указать префикс создаваемых подписей. Например, если префикс равен «м.з.», а номер точки 10 и нумерация начинается с 15, то будет создана следующая подпись «м.з.25».

Аналогично нумерации поворотных точек участка может быть выполнена нумерация угловых точек внутренних объектов (строений), для этого необходимо установить флаг «Нумеровать точки объектов». Если установлен флаг «Начать нумерацию точек каждого объекта с 1», то программа сформирует подписи угловых точек каждого внутреннего объекта отдельно, начиная с номера 1. Если данный флаг снять, то нумерация точек объектов будет сквозной с увеличением номера каждой следующей точки. По умолчанию нумерация первого объекта начинается с номера следующего за номером последней поворотной точки участка, далее происходит итерационное увеличение номеров угловых точек. Например, если, номер последней точки участка = 8, то номер первой точки первого внутреннего объекта = 9, при количестве точек первого объекта = 4, номер первой точки второго объекта = 13.

В том случае если подписи поворотных точек формируются по имени межевой точки (необходимо установить соответствующий флажок), подписи будут сформированы на основании семантики «название собственное» соответствующей межевой точки. Если, межевая точка отсутствует, или не у нее отсутствует семантика, то программа воспользуется номером точки метрики и префиксом.

Если на карте выделено несколько объектов, то программа может сформировать землеустроительную документацию по двум направлениям. Первое,  обработать каждый объект в отдельности (потоковая обработка), второе, рассматривать все объекты как части одного участка – единого землепользования. Для указания программе варианта обработки выделенных объектов используйте флаг единое землепользование из нескольких частей. При обработке единого землепользования можно дополнительно указать программе необходимость сквозной нумерации точек всех частей участка. Название части участка выдирается из соответствующей семантики. Наиболее удобной для этих целей является семантика СОБСТВЕННОЕ НАЗВАНИЕ. При обработке группы объектов можно указать программе необходимость формирования подписей поворотных точек. Это нужно для того чтобы разгрузить схему от большого количества подписей. Названия поворотных точек в отчете все равно будут присутствовать.

Состав объектов помещаемых на карту определяется по выбранному составу исходных данных и набору установленных флажков элементов оформления. Элемент внешние углы определяет наносить или нет на схему подписи внешних углов объекта (участка). Элемент внутренние углы определяет наносить или нет на схему подписи внутренних углов объекта (участка). Элемент направление на соседей определяет наносить или нет на схему векторный объект (чаще всего стрелочка) указывающий на расположение соседнего объекта. Элемент подписи длин линий определяет наносить или нет на схему подписи длин линий между поворотными точками объекта (участка).

Если на схеме необходимо подписи координат крестов, расположить параллельно соответствующих осей, установите флаг подписи крестов параллельно осям. При установке флага печатать габаритную рамку, в отчет помещается рамка, ограничивающая зону вывода информации. При необходимости вывести в отчет значения внутренних или внешних углов объектов, установите соответствующий флаг. Углы оформляются дугами и подписями.
