Просмотр и редактирование атрибутов скважин

Печать Предыдущая страница Стартовая страница Следующая страница

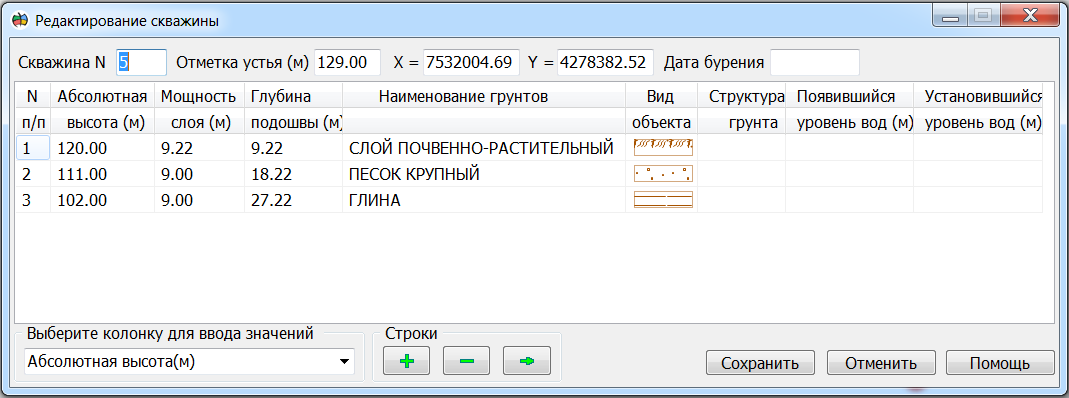

ic_182 Выполняется для объектов скважин, созданных в режиме «Нанесение точек инженерно-геологических изысканий». В диалоге вводятся общие сведения о скважине: номер, отметка устья, дата изысканий и описания грунтов.



Диалог_рус



Важнейшим показателем описания скважины является отметка устья. Относительно нее выполняется расчет абсолютной высоты подошвы слоя, мощности слоя и глубины слоя.

Порядок ввода и редактирования данных:

- указать номер скважины (точки изыскания);

- ввести значение отметки высоты устья скважины (точки изыскания);

- указать дату бурения (дата проведения изыскательских работ);

- произвести ввод (редактирование) описания геологических напластований.



Описание кровли и подошвы геологических напластований можно производить по абсолютным отметкам, по мощности или по глубине. Однако ввод должен быть однотипным, нельзя одновременно вводить абсолютные высоты и глубины. Наименование грунтов выбирается из списка. При выборе наименования грунта автоматически отображается условный знак, которым слой будет отображаться на инженерно-геологических колонках и разрезах. При необходимости вид объекта может быть изменен, путем выбора из классификатора geology.rsc. Показатели в колонках: «структура грунта», «появившийся уровень вод», «установившийся уровень вод» заполняются при наличии данных. В колонку «структура грунта» вводится любое значение, если структура грунта нарушена. В колонки «появившийся уровень вод» и «установившийся уровень вод» вводится уровень в абсолютных высотах. В базу записывается в относительных высотах (отметка устья минус введенное значение).



РЕКОМЕНДАЦИИ.

Введите описания грунтов. Используйте кнопки из группы «Строки».

В поле «Выберите колонку для ввода значений » укажите тип данных. Введите данные в колонку, соответствующую выбранному типу.  По окончании ввода, установите курсор в незаполненную колонку. Программа автоматически рассчитает значения в незаполненных  колонках.

Расчеты производятся от абсолютной высоты «отметка устья». При отсутствии значения в поле «отметка устья» расчеты производятся от значения «0».
