Горизонтальная и вертикальная проекция скважины

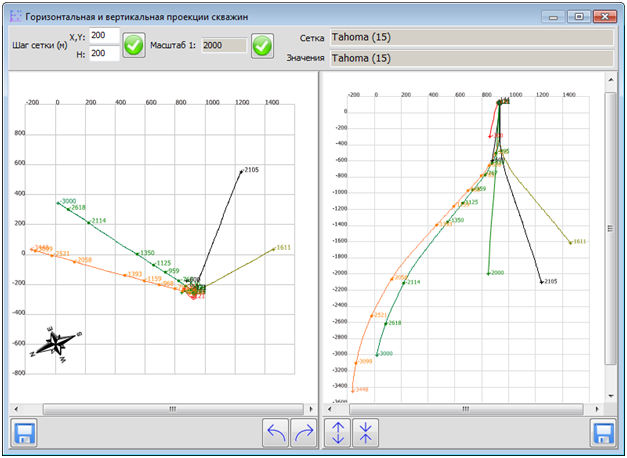

Режим предназначен для построения инклинограммы, включая план скважины в горизонтальной проекции и профиль оси скважины в вертикальной проекции.

До выполнения режима на карту должны быть нанесены: устье скважины, забой скважины, ось ствола скважины, и точки пересечения пластов.

Для запуска режима необходимо выделить на карте один или несколько линейных объектов, описывающих ось ствола скважины и нажать кнопку режима.

Построение изображений горизонтальной и вертикальная проекции скважин выполняется в условной системе координат. При этом направление оси Y рассчитывается таким образом, чтобы при первой отрисовке изображения горизонтальной проекции ее горизонтальные габариты были максимальны. За начало координат принимается центр габаритов изображения горизонтальной проекции.

Кроме оси ствола скважины при построении инклинограммы используются устье и забой каждой скважины и имеющиеся на карте точки пересечения пластов (код 1583). Для поиска точек пересечения пластов используется значение семантической характеристики номер скважины (код 882).

Повышения наглядности изображений горизонтальной и вертикальной схем инклинограммы можно добиться настройкой следующих параметров:

- Шаг сетки по X,Y и H;

- Масштаб схемы;

- Шрифты для формирования подписей координатной сетки и значений на точечных объектах изображений проекций.

Для повышения наглядности и анализа изображений инклинограммы предусмотрена возможность вращения проекционной плоскости профиля, определяющего систему координат схемы, а также сжатие и растягивание изображения на вертикальном профиле по вертикальной оси.

Сформированные изображения схем (по отдельности) можно сохранить в виде карт в формате SITX для выполнения их дополнительной доработки и оформления средствами Редактора карты, или в виде изображений в формате JPG, PNG и TIF.
