Построение оси скважины по инклинометрии

Печать Предыдущая страница Стартовая страница Следующая страница

21535Режим предназначен для нанесения на карту линейного объекта, характеризующего пространственное положение оси ствола скважины. В качестве исходных данных используется файл CSV в структуре LQA, содержащий измеренные значения инклинометрии: L–глубина скважины в текущей точке, Q – зенитный угол текущей точки,A – магнитный азимут текущей точки.



dialog_osi_rus2

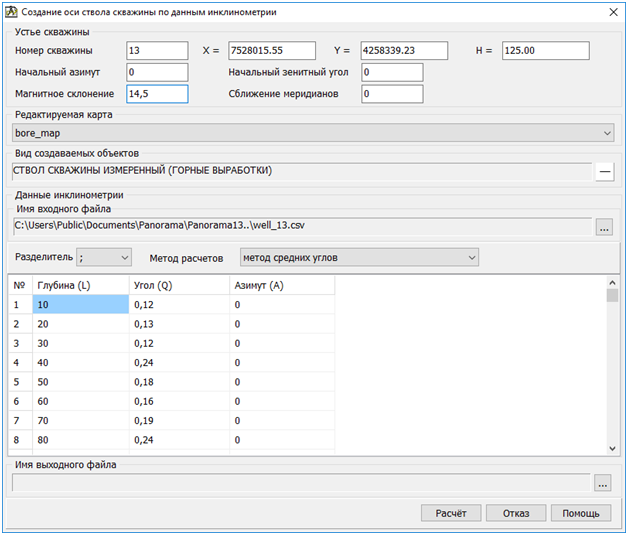

Для вызова диалога «Создание оси ствола скважины по данным инклинометрии» необходимо нажать кнопку режима и выбрать на карте точечный объект – устье скважины. Далее в диалоге указать имя файла инклинометрии, выбрать карту для нанесения результатов, вид создаваемых объектов и метод расчёта.

Задача поддерживает три метода расчета инклинометрии: метод радиуса кривизны, метод средних углов и метод минимальной кривизны. Для расчета используются координаты устья скважины (X0, Y0, H0)и замеры в текущей точке: L – глубина, Q – зенитный угол и A – магнитный азимут.

По данным замеров зенитного угла и азимута скважины, а также глубины ствола в точке замера вычисляются координаты оси скважины. Для вычисления необходимо дополнительно указать начальные условия бурения: начальный азимут, начальный зенитный угол, магнитное склонение и сближение меридианов.

Результатом обработки одного исходного файла является линейный объект – фактическая траектория оси ствола скважины.
