Формирование легенды матрицы

Печать Предыдущая страница Стартовая страница Следующая страница

ic_1125 Задача предназначена для создания карты формата SIT, содержащей легенду матрицы высот или матрицы качеств.

Легенда матрицы высот представляет собой перечень цветовых диапазонов, используемых при отображении матрицы, с указанием числовых границ диапазонов. Количество диапазонов равно количеству цветов палитры матрицы высот.



ic_1126

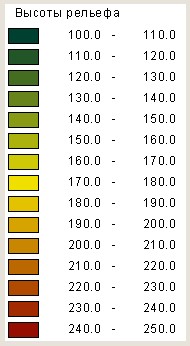

Для отображения матрицы высот  используется палитра, по умолчанию состоящая  из 32 цветов.  Максимальное число цветов – 256, минимальное число цветов – 1. Палитра может быть цветной или полутоновой.

Набор цветов цветной палитры соответствует  традиционному изображению рельефа местности в картографии: низменности изображаются тёмно-зелёным цветом, горы - коричневым.  Цвета полутоновой палитры представляют собой градации серого цвета.

Матрица высот отображается поэлементно. Пусть число цветов палитры матрицы равно N. Тогда значениям высот матрицы ставятся в соответствие N диапазонов высот, каждый из которых соответствует цвету палитры. Значение высоты отображаемого элемента  входит в тот или иной диапазон, по номеру которого выбирается цвет палитры.

При совместном отображении нескольких матриц те же N диапазонов соответствуют значениям высот всех отображаемых матриц, поэтому при добавлении матрицы в окно документа, а также при закрытии  матрицы граничные значения диапазонов могут  измениться.

Палитра  отображения матрицы высот может быть изменена с помощью кнопки главной панели Настройка цветов (закладка Матрица). Общий диапазон всех отображаемых матриц можно изменить, задавая требуемые значения границ диапазона в этой же закладке, при этом включается режим Фиксированный диапазон и высоты, не входящие в заданные границы, не отображаются. Отмена заданного фиксированного диапазона выполняется кнопкой Сброс.

Палитра  отображения матрицы высот может быть также изменена с помощью пункта Легенда карты меню Задачи, в котором нужно выбрать закладку Матрица.  В окне, отображающем диапазоны высот и  соответствующие им цвета, нужно выбрать диапазон нажатием левой клавиши мыши. Затем после нажатия правой клавиши мыши выбрать пункт Изменить цвет всплывающего меню.



_bm4597



Если в документе открыты матрицы высот (MTW)  и матрицы качеств (MTQ), то для выбора типа исходных матриц следует применить элемент диалога Тип матриц.

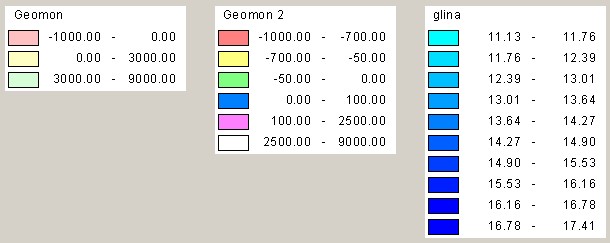

Легенда матрицы качеств также представляет собой перечень диапазонов с указанием граничных значений качества, соответствующих данному диапазону. Легенда формируется отдельно для каждой матрицы качеств, так как палитра матрицы качеств хранится в файле MTQ. Палитра матрицы качеств может содержать неравномерные диапазоны (легенды матриц Geomon и Geomon 2).



_bm4598



Если задан тип матриц MTW, то формируемая легенда соответствует текущим настройкам палитры матрицы высот и не зависит от количества отмеченных файлов MTW в окне Исходные матрицы.

Если задан тип матриц MTQ, то создаётся легенда для каждой матрицы качеств, отмеченной в окне Исходные матрицы. При задании типа матриц MTQ доступны кнопки Выбрать все и Сбросить все, применяемые для выбора обрабатываемых матриц качеств.

Расположение объектов на формируемой карте легенды определяется значениями параметров в группе Размеры элемента легенды, задаваемых в миллиметрах карты. Элемент легенды соответствует одному цвету палитры матрицы. Элемент легенды содержит прямоугольник с изображением цвета палитры и числовые границы соответствующего диапазона значений высоты или качества.

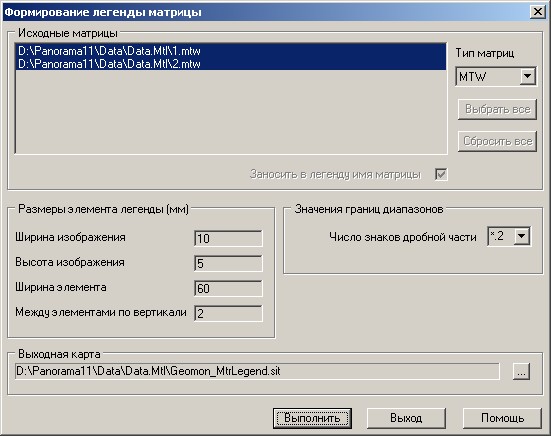

Имя файла формируемой карты легенды может быть задано при помощи кнопки «» в группе Выходная карта.
