Нарезка матрицы по указанной области

Печать Предыдущая страница Стартовая страница

Режим предназначен для сохранения выбранного фрагмента матрицы в файле формата MTW.

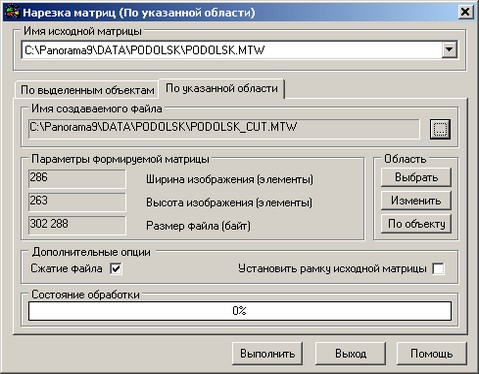

В качестве исходной используется матрица, имя которой указано в группе Имя исходной матрицы.

Формируется один файл матричной карты, соответствующий выбранному фрагменту. Имя формируемой матрицы необходимо задать в группе Имя создаваемого файла при помощи кнопки «…».

Выбор и  изменение сохраняемого фрагмента матрицы:

Для выбора фрагмента необходимо нажать кнопку Выбрать диалога Нарезка матрицы, затем отметить область на карте выбором двух  точек, диалог Нарезка матрицы откроется повторно.

Кнопка Изменить предназначена для изменения выбранного фрагмента.

Кнопка По объекту устанавливает размеры сохраняемой области по габаритам выбранного объекта.

Выбор и  изменение фрагмента можно производить многократно.

По размерам фрагмента и параметрам исходной матрицы оцениваются ширина, высота изображения и размер (в байтах) сохраняемого файла (поле Размер файла). Программа контролирует правильность выбора фрагмента. Необходимо выбирать сохраняемый фрагмент на заявленной матрице.

Дополнительные опции:

- Сжатие файла. Опция предназначена для  сжатия файла формируемой матрицы. Рекомендуется применять сжатие матрицы для экономии дискового пространства.

- Установить рамку исходной матрицы. Опция предназначена для  копирования рамки исходной матрицы (если она была установлена) в формируемую.

- Не использовать высоты вне рамки исходной матрицы. Опция предназначена для чистки элементов, расположенных вне рамки исходной матрицы. Если данный режим включен, то элементы вне рамки исходной матрицы при нарезке не переносятся в результирующую матрицу.
