Создание насыпи с нормальным распределением штрихов

Печать Предыдущая страница Стартовая страница Следующая страница

ic_7987 Режим предназначен для создания площадной насыпи (или выемки) в условных  знаках крупномасштабного плана.

Для создания объекта необходимо предварительно оцифровать верхнюю и нижнюю кромки создаваемой насыпи. Эти объекты должны быть линейными и иметь одинаковое направление цифрования.

Для создания насыпи следует последовательно выбрать объекты – верхнюю и нижнюю кромку.

Распределение штрихов по созданной насыпи производится перпендикулярно верхней кромке.

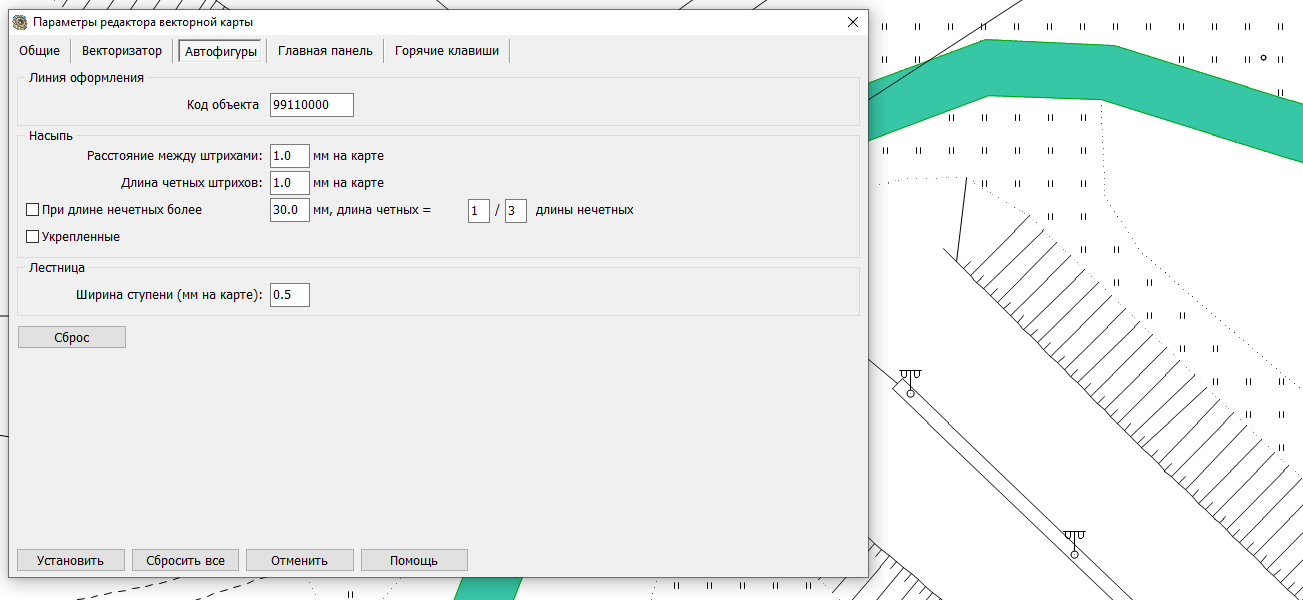

Код объекта, которым будет оформлена создаваемая насыпь можно задать в параметрах редактора карты.

В случае, если в классификаторе карты, на которую наносится объект, указанный в параметрах редактора код отсутствует, оператору предлагается выбрать его непосредственно из соответствующего классификатора.
