Создание объекта типа Лестница

Печать Предыдущая страница Стартовая страница Следующая страница

ic_7990 Режим предназначен для создания прямоугольного площадного объекта с автоматическим оформлением его в соответствии с условным знаком Лестница крупномасштабного плана.

Объект создается по трем точкам. Первые две можно привязать к существующим линиям или точкам (вспомогательные режимы T и I).

При записи объект оформляется ступенями.

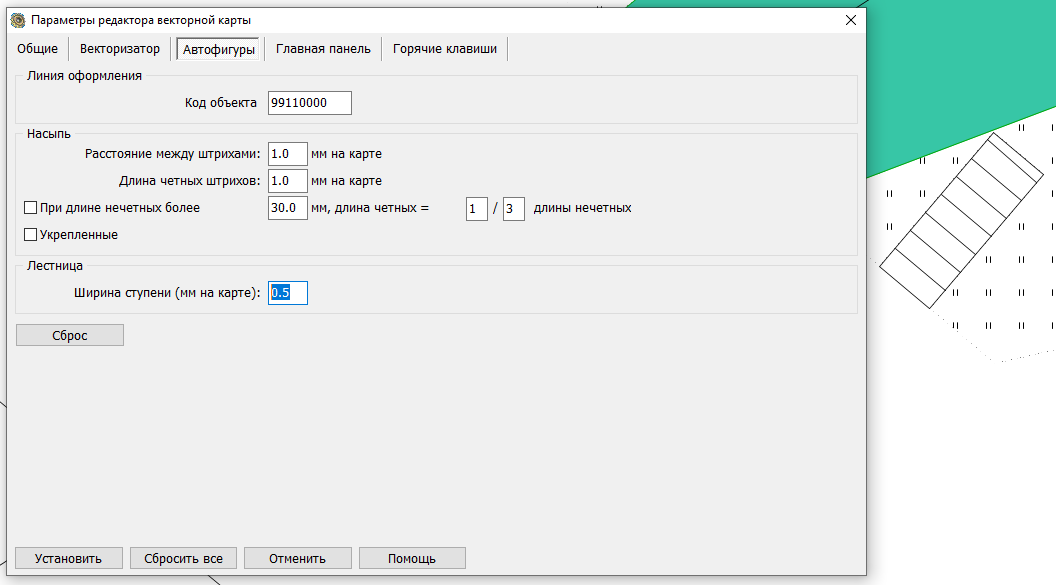

Код объекта, которым будет оформлена создаваемая насыпь можно задать в параметрах редактора карты.

В случае, если в классификаторе карты, на которую наносится объект, указанный в параметрах редактора код отсутствует, оператору предлагается выбрать его непосредственно из соответствующего классификатора.

Направление ступеней совпадает с направлением первого ребра оформляемого объекта.



AVTO5
