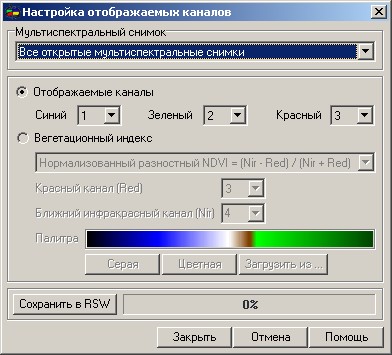

Диалог позволяет настроить отображение мультиспектральных растровых изображений. Доступны два режима отображения:

- RGB режим;

- вегетационный индекс.



В RGB режиме необходимо указать номера каналов, соответствующих синему, зеленому и красному цветам. Номера каналов указываются производителем камеры. Иногда полезно выбрать иное сочетание каналов для выделения необходимых характеристик на снимках. Можно отключить один из каналов, выбрав «Нет» в списке доступных каналов.

Вегетационный индекс (ВИ) – это показатель, вычисляемый по значениям яркости в разных спектральных диапазонах, характеризующий состояние растительности. Обычно для оценки растительности используют красный (RED) и инфракрасный (NIR, near-infrared) каналы. Данные каналы содержат информацию о степени отражения света хлорофиллом.



Показатель

Сокращение

Формула

Диапазон значений

Нормализованный разностный ВИ

NDVI

(NIR - RED) / (NIR + RED)

от -1 до 1

Относительный ВИ

RVI

NIR / RED

от 0 до 1, от 1 до 255

Инфракрасный ВИ

IPVI

NIR / (NIR + RED)

от 0 до 1

Разностный ВИ

DVI

NIR - RED

от -255 до 255

Почвенный ВИ

SAVI

(NIR - RED) * (1 + L) / (NIR + RED + L), где L равно значению от 0 до 1

от -1 до 1

Модифицированный почвенный ВИ

MSAVI2

(NIR - RED) * (1 + L) / (NIR + RED + L), где

от -1 до 1

Трансформированный ВИ

TVI

от 0 до 1.225



Вычисленный индекс отображается цветом из палитры. Можно использовать предопределенную серую или цветную палитру, или загрузить её из RSW или MTQ.

Вычисленное значение вегетационного индекса пересчитывается в индекс палитры линейной интерполяцией допустимых значений вегетационного индекса к диапазону от 0 до 255 (255 – количество цветов предопределенной серой и цветной палитры, для загружаемой палитры количество цветов может отличаться). Например, для NDVI нулевой цвет палитры соответствует вегетационному индексу -1, а 255 цвет – вегетационному индексу 1. Только для RVI используется нелинейное преобразование: RVI от 0 до 1 соответствует диапазону цветов палитры от 0 до 127,  RVI от 1 до 255 соответствует диапазону цветов палитры от 127 до 255.

Изображение с текущими настройками можно сохранить в другой файл. В RGB режиме изображение сохраняется в RSW с глубиной цвета 24 бит (8 бит на 3 канала). Вегетационный индекс сохраняется в матрицу качеств MTQ, в которую записывается реальное значение вегетационного индекса без приведения к диапазону палитры.

Все настройки сразу после изменения применяются к изображению. Поэтому при нажатии кнопки «Закрыть» просто происходит закрытие диалога. При нажатии кнопки «Отмена» диалог закрывается с возвратом к настройкам на момент запуска диалога.

Если открыто несколько мультиспектральных снимков, то можно настроить их отображение совместно (по умолчанию), либо выбрать нужный снимок в списке «Мультиспектральный снимок».
