Навигатор карты

Печать Предыдущая страница Стартовая страница Следующая страница

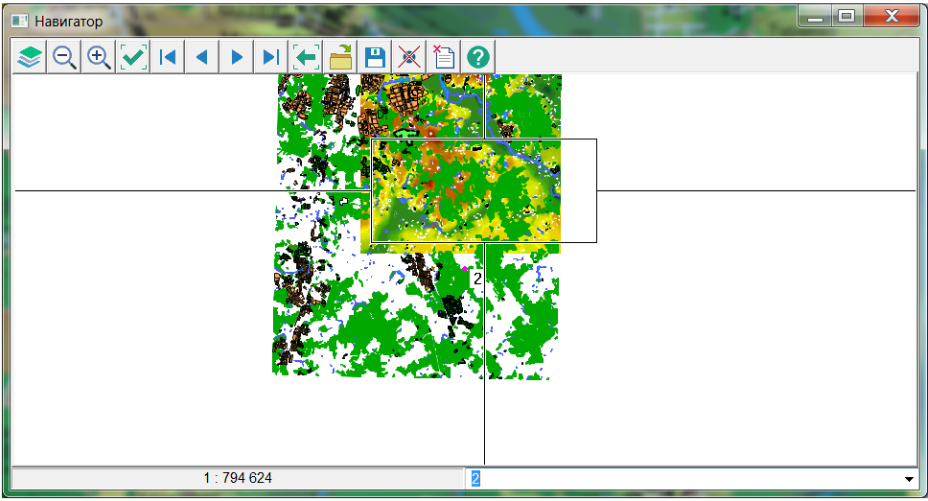

Навигатор карты - это вспомогательное окно, позволяющее облегчить ориентирование на цифровой векторной карте. В нем отображается текущая цифровая векторная карта в заданном  (независимом от текущего масштаба самой цифровой векторной карты) масштабе. Масштаб изображения карты в окне навигатора можно изменить нажатием соответствующих кнопок. При желании можно изменить размеры окна навигатора, а также убрать или высветить дополнительную информационную линейку со значением масштаба отображения карты в навигаторе и панель с функциональными кнопками.



навигатор



Навигатор работает в двух режимах  (в зависимости от масштаба отображения в нем карты).

При масштабе мельче исходного масштаба карты - активизируется режим Навигатор. В данном режиме в окне навигатора на фоне карты отображается прямоугольник, символизирующий расположение и размеры окна отображения карты относительно всей карты. При этом можно переместиться в любую точку карты, переместив в соответствующую точку прямоугольник в окне навигатора.

При масштабе крупнее исходного масштаба карты - активизируется режим Лупа. В данном режиме в окне навигатора на фоне перемещающейся карты отображается крест, символизирующий текущее положение курсора в соответствующей цифровой векторной карте.

В режиме навигации предусмотрена возможность создания и использования сценария. Сценарий – последовательный набор положений карты на экране. В сценарий можно запомнить до 100 точек. В строку списка отмеченных точек можно внести комментарии. На диске сценарий можно сохранить в виде файла с расширением   *.nsc. Навигация по сценарию осуществляется последовательным перебором заранее зафиксированных точек.

Функциональные кнопки панели управления навигатором имеют следующее назначение (последовательно слева-направо):

- Назначение состава объектов карты, отображаемых в окне навигатора.

- Уменьшение масштаба изображения в 2 раза.

- Увеличение масштаба изображения в 2 раза.

- Фиксация положения экрана (добавление точки в сценарий).

- Активизация первой точки сценария (активная точка в окне навигатора выделяется фиолетовым цветом).

- Активизация предыдущей точки сценария.

- Активизация следующей точки сценария.

- Активизация последней точки сценария.

- Переход карты в текущую точку сценария.

- Открытие файла сценария.

- Сохранение файла сценария.

- Удаление из сценария текущей точки.

- Удаление из сценария всех точек (очистка сценария).

- Активизация справочной системы.
