Метрика

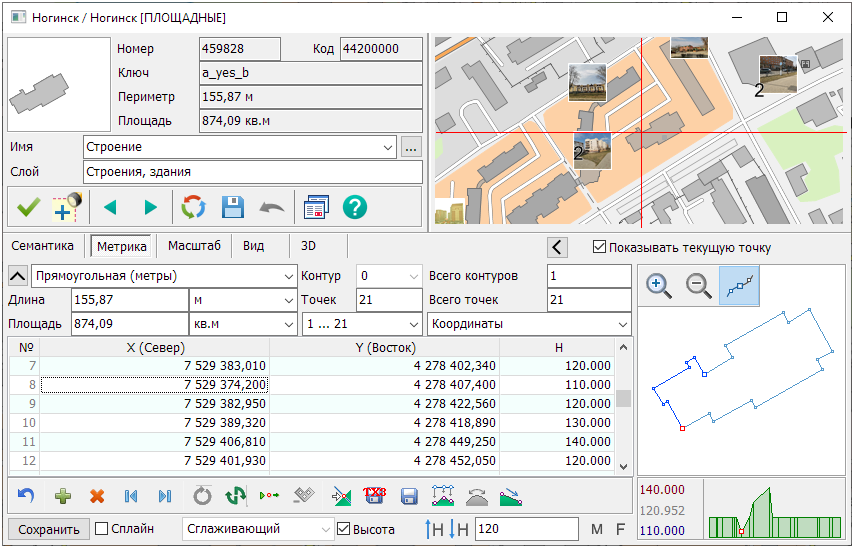

Отображение метрики объекта (подобъекта) включает ряд статистических характеристик, а также координаты и высоты его точек и схематическое отображение контура.

Отображаются следующие характеристики объекта (подобъекта):

- номер отображаемого подобъекта (объект имеет номер 0);

- расстояние между текущей и следующей точкой объекта (подобъекта);

- дирекционный угол, азимут, левый поворотный угол, правый поворотный угол от текущей к следующей точке объекта (подобъекта) и румб.

Координаты точек метрики можно отображать и редактировать в различных единицах:

- в метрах в прямоугольной системе координат;

- в пикселях в прямоугольной системе координат;

- в радианах в геодезической системе координат;

- в градусах с точностью до 1Е-6 - 1Е-7 в геодезической системе координат;

- в градусах, минутах, секундах в геодезической системе координат.

При изменении координат объекта путем изменения расстояния и угла, корректируются координаты точки, следующей за текущей. Координаты первой точки метрики этим способом скорректировать невозможно.

Если метрика объекта двумерная, то можно добавить к координатам высоту. Для этого требуется:

- развернуть окно справочной информации об объекте и включить режим Высота или выбрать соответствующий пункт всплывающего меню Установить высоту;

- ввести значение высоты в поле

и нажать клавишу Ввод. Данное значение будет установлено всем точкам объекта и его подобъектов. Если значение высоты не установлено, то записывается псевдокод высоты. С помощью кнопок

можно уменьшать и увеличивать соответственно значение высоты на величину, указанную в поле ввода.

Для того, чтобы добавить характеристику метрики, необходимо выбрать режимы

или

.В таблице добавится соответствующая колонка. Характеристика

имеет целочисленное, а

- вещественное представление значения.

Далее путем редактирования можно установить в конкретных точках объекта различные высоты.

Для редактирования высот в метрике объекта необходимо предварительно развернуть окно справочной информации об объекте. Это можно сделать, нажав правую кнопку мышки над диалогом и выбрать во всплывающем меню пункт Полноэкранная информация об объекте, а также путем двойного нажатия левой кнопки мышки над заголовком диалога.

Удаление выбранных координат объекта списком. При выделении координат в таблице на схеме синхронно подсвечивается выбранный участок.

	Отменить последнюю операцию	Отмена последней операции
	Дублировать текущую точку	Дублирование выбранной точки
	Удалить текущую точку	Удаление одной или нескольких выбранных точек
	На первую точку	Переход к первой точке объекта
	На последнюю точку	Переход к последней точке объекта
	Замкнуть	Замыкание контура объекта. Если первая и последняя точки контура расположены на расстоянии более 1 дм между собой, то для замыкания контура объекта добавляется еще одна точка, в противном случае в координаты последней точки записываются координаты первой точки.
	Изменить направление	Изменение направления цифрования метрики объекта, включая подобъекты
	Сделать текущую точку первой	Установка выбранной точки метрики замкнутого объекта (подобъекта) первой
	Удалить подобъект	Удаление текущего подобъекта
	Показать текущую точку на карте	Переход к текущей точке на карте
	Сохранить координаты и метаданные	Сохранение координат и метаданных в файлы форматов:TXT, MET, XYH, XLS
	Сохранить объект	Сохранение объекта в файлы форматов: SHP/DBF, OGC GML, GeoJSON
	Взять высоту из матрицы	Установка высоты из матрицы
	Интерполяция высот по сплайну	Интерполяция высот по сплайну
	Интерполяция высот от начала к концу	Интерполяция высот от начала к концу

Отображение слоя/объектов заданного типа	Включение/Отключение видимости объектов данного слоя или заданного типа на карте
Признак мультиобъекта	Установка/Снятие признакамультиобъекта у объекта
Точность отображения координат	Установка точности отображения координат: - Пониженная (дециметры); - Пониженная (сантиметры); - Повышенная (миллиметры); - Максимальная (микроны)
Назначить выбранный контур главным	Назначение выбранного контура главным
Удалить все подобъекты	Удаление всех подобъектов
Высота относительно поверхности	Установка относительной высоты в координату H
Назначить высоту всем точкам	Назначение высоты всем точкам объекта
Обновить объект	Обновление объекта из файлов форматов: SHP/DBF, OGC GML, GeoJSON
Обновить метрику объекта	Обновление метрики объекта из файлов форматов: SHP/DBF, OGC GML, GeoJSON
Сохранить объект в проекции EPSG:3857	Сохранение метрики объекта в файлы форматов: SHP/DBF, OGC GML, GeoJSON в проекции EPSG:3857
Копировать точку метрики	Копирование точки метрики
Вставить точку метрики	Вставка точки метрики
Копировать координату точки метрики	Копирование одной или нескольких координат точки метрики в буфер обмена (Ctrl+C). Быстрое копирование всех координат в буфер обмена- Ctrl+A. Используется в режиме создания объекта по введённым с клавиатуры координатам
Вставить координату точки метрики	Вставка одной или нескольких координат точки метрики объекта из буфера обмена (Ctrl+V)
Сшить линейный объект с подобъектом	Сшивка линейного объекта с подобъектом
