Выбор вида объекта

Печать Предыдущая страница Стартовая страница Следующая страница

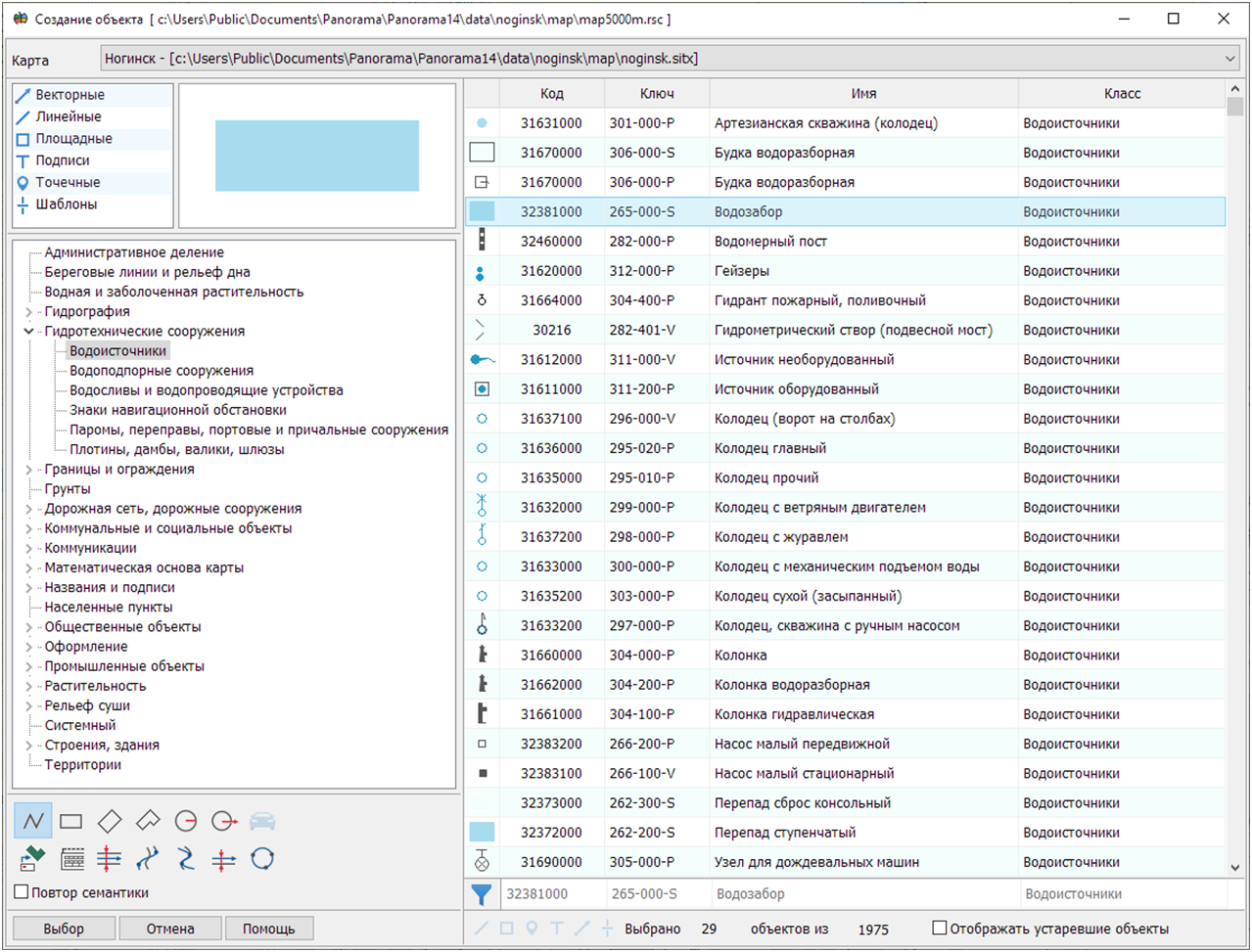

Данный режим предназначен для выбоpa вида и способа создания объекта.



SelectOb_new



Порядок выбора вида объекта



1. Выбор карты.

2. Выбор локализации. Множественный выбор осуществляется с помощью клавиш Ctrl,Shift и ЛКМ. С учетом выбранных локализаций формируется дерево слоев/классов.



SelectOb_new2

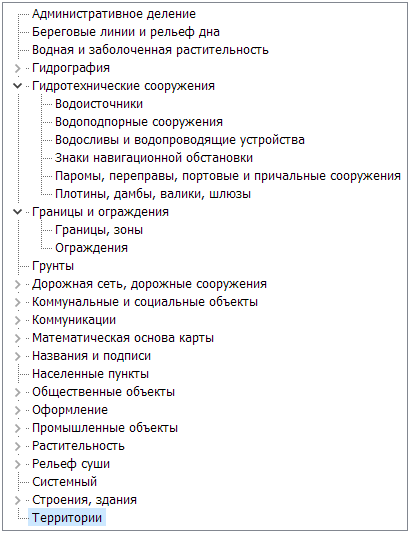

3. Выбор слоя/класса. Выбранный слой/класс содержит список всех объектов данного слоя/класса с учетом дочерних классов.



SelectOb_new3

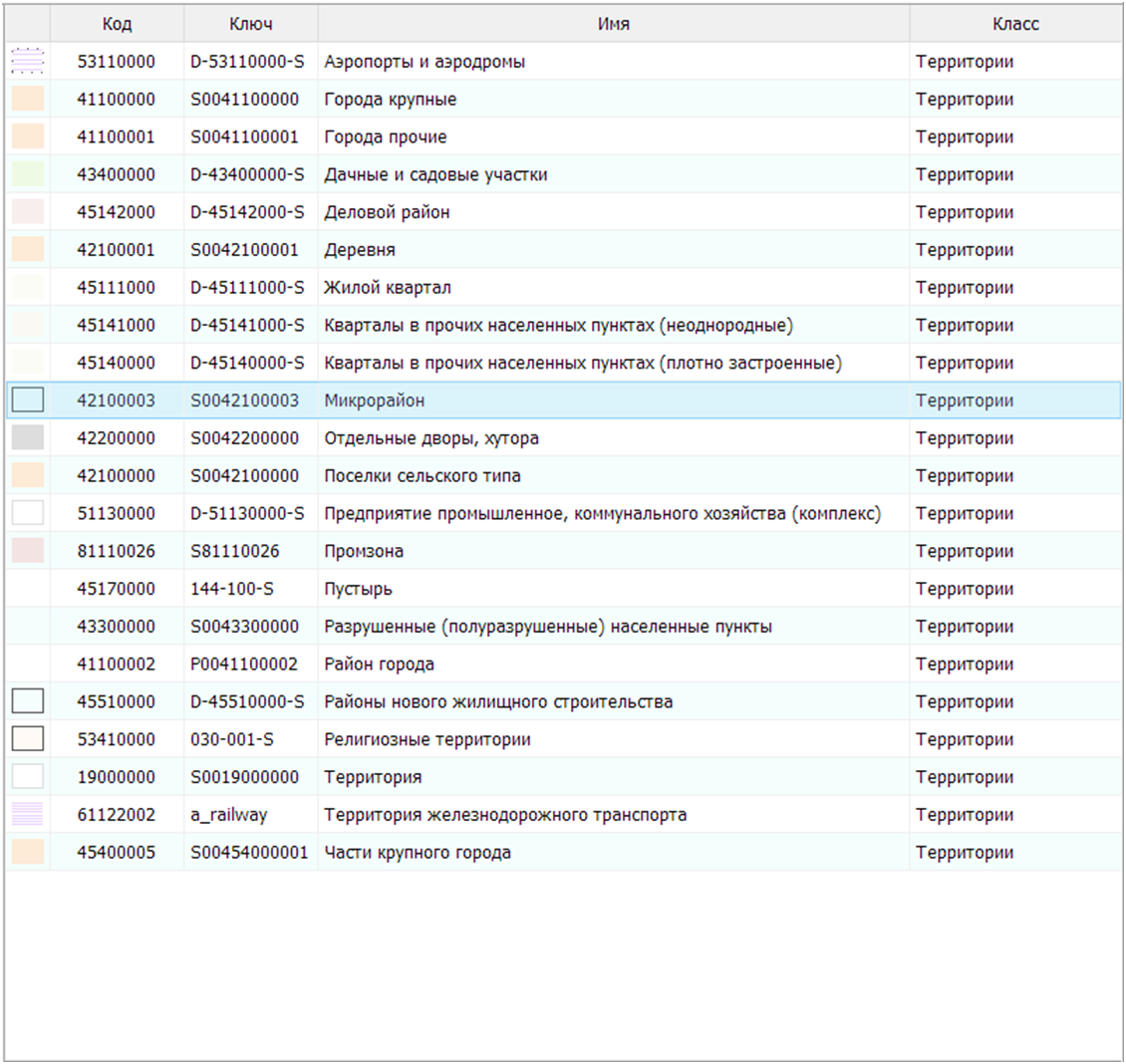

В соответствии с выбранными параметрами фильтрации формируется таблица объектов.



SelectOb_new4



Поля таблицы содержат вид объекта, информацию о классификационном коде, ключе, названии объекта и его принадлежности к слою/классу.

Для более детального изображения вида объекта предусмотрено окошко с возможностью просмотра в увеличенном виде. Для этого необходимо навести курсор мыши на изображение вида объекта. Окошко будет появляться слева от таблицы.

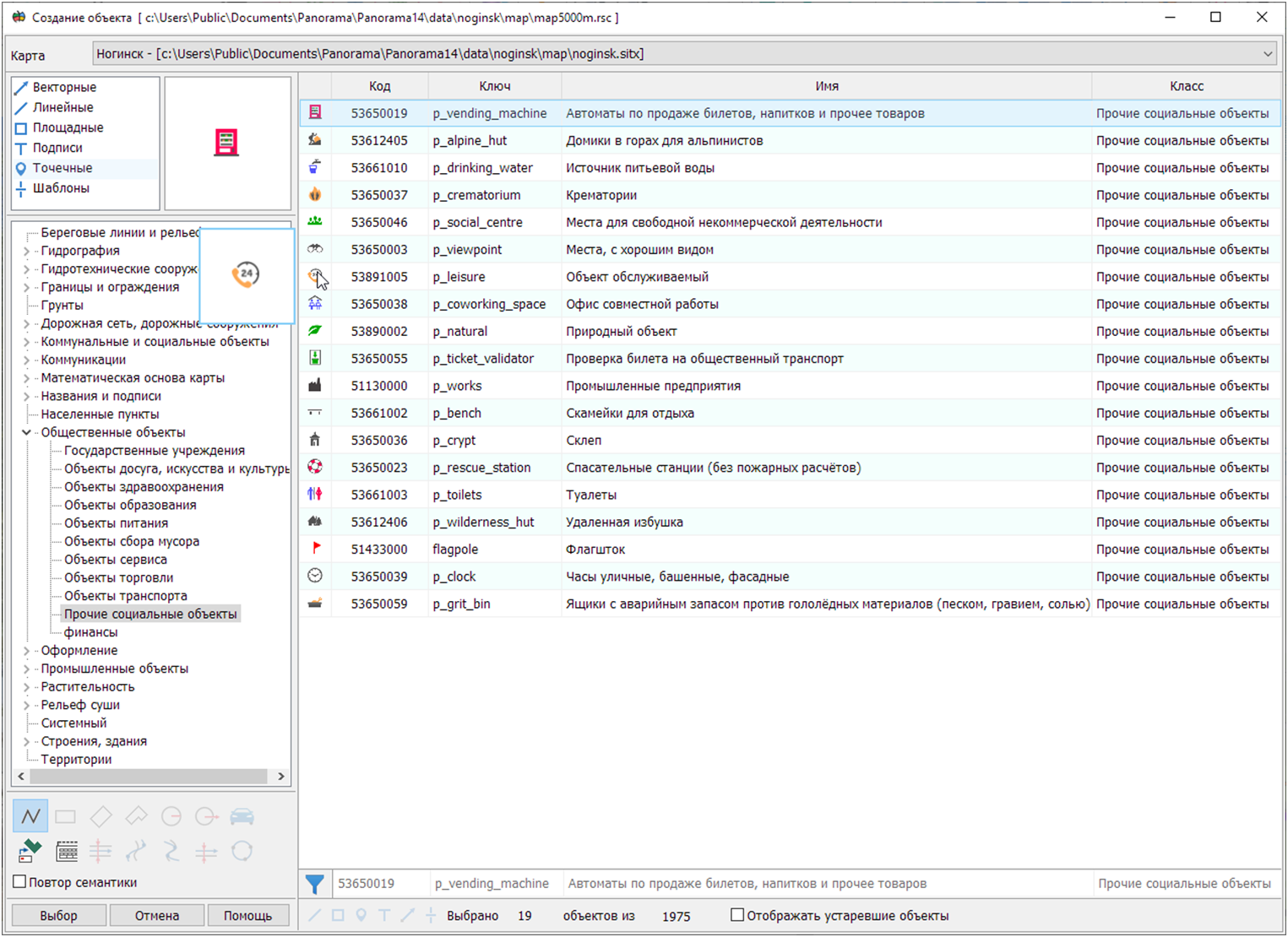

Вид окна просмотра объекта



SelectOb_new4_1



SelectOb_new4_2



Под таблицей выводится информация о текущем объекте. В неактивном состоянии цвет текста – серый.



SelectOb_new4_3



Чтобы скопировать значение необходимо ЛКМ нажать в нужное поле и скопировать выделенный текст.



SelectOb_new4_4

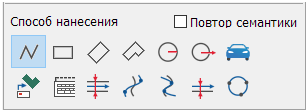

При выборе вида объекта для нанесения на карту необходимо выбрать способ создания объекта и установить/сбросить способ записи семантики объекта (повтор семантики).



SelectOb_new5



Доступность способов нанесения объекта зависит от локализации. Повтор семантики применяется при создании объектов, имеющих абсолютно идентичную семантику. При создании объектов с различиями в семантике (у горизонталей значение абсолютной высоты различно для разных объектов) следует отключать повтор семантики.

4. Выбрать объект в таблице. И с помощью двойного нажатия ЛКМ или нажатия на кнопку «Выбор» установить выбранный вид объекта.



Дополнительный способ фильтрации



Для быстрого поиска объектов можно отфильтровать список по полному или частичному совпадению названия/классификационного кода/ключа. Отбор объектов осуществляется по всем объектам классификатора. В списке локализаций устанавливаются все локализации найденных объектов, и в соответствии с этим, формируется дерево слоев/классов. При выборе объекта в таблице активизируется слой/класс объекта в дереве.

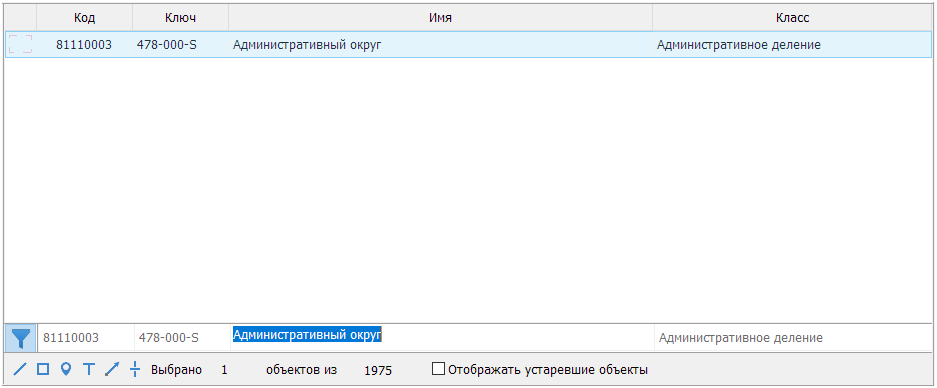

Для включения режима фильтрации необходимо нажать на кнопку filter_blue и установить курсор ЛКМ в нужное поле. Список объектов автоматически отфильтруется по данному значению. Переход по значениям можно осуществлять с помощью нажатия ЛКМ или комбинацией клавиш«Tab», «Shift+Tab».

SelectOb_new4_5

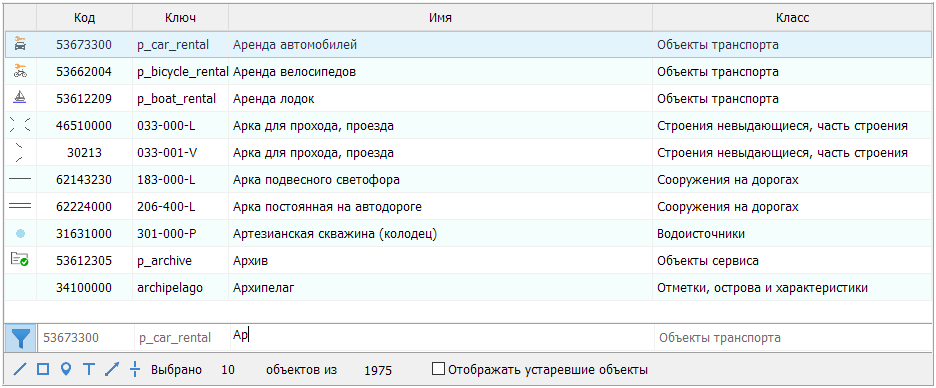

Если необходимо отфильтровать данные по другому значению, то нужно его ввести в данное поле.



SelectOb_new4_6

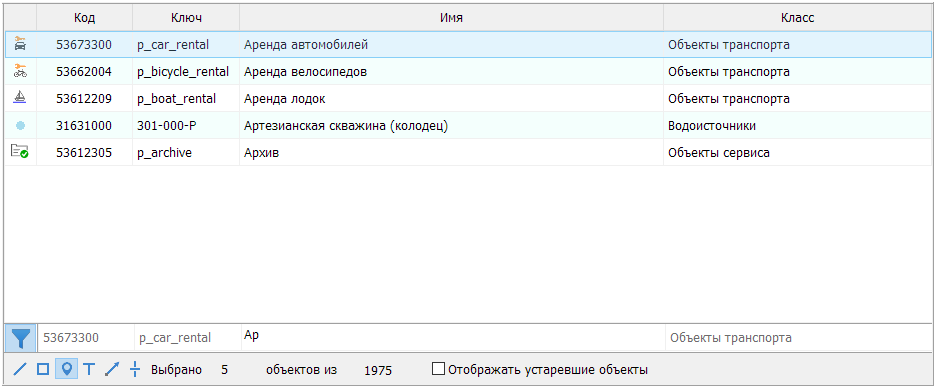

В отобранном списке объектов также можно дополнительно отфильтровать по отдельным локализациям. Для это необходимо нажать на кнопку с нужной локализацией или воспользоваться комбинацией клавиш:

- линейные (Ctrl+L)

- площадные(Ctrl+O)

- точечные(Ctrl+I)

- подписи(Ctrl+T)

- векторные(Ctrl+E)

- шаблоны(Ctrl+M)



SelectOb_new7



Для отмены дополнительной фильтрации необходимо нажать ЛКМ в список локализаций или дерево слоев/классов.
