1765 Предназначен для работы с пользовательскими векторными картами, входящими в состав цифровой карты (документ). Здесь можно добавить пользовательскую карту в документ, удалить ее из документа (не путать с «удалить с диска»), просмотреть и изменить параметры пользовательской карты, а также управлять отображением пользовательской карты в составе документа.

Все настройки, осуществленные с помощью закладки Список карт, запоминаются для последующих сеансов работы программы.

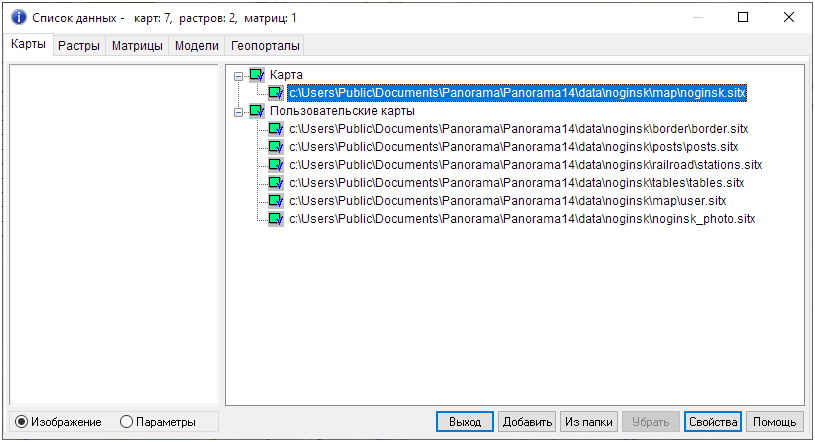

_Список_данных_карты

Все манипуляции в  закладке Список карт производятся с текущей картой, строка с именем файла которой подсвечена. В левой половине закладки Список карт показана часть изображения текущей карты или перечислены ее характеристики. Переключение от изображения текущей пользовательской карты к ее характеристикам  осуществляется при помощи радиокнопок Изображение и Параметры.

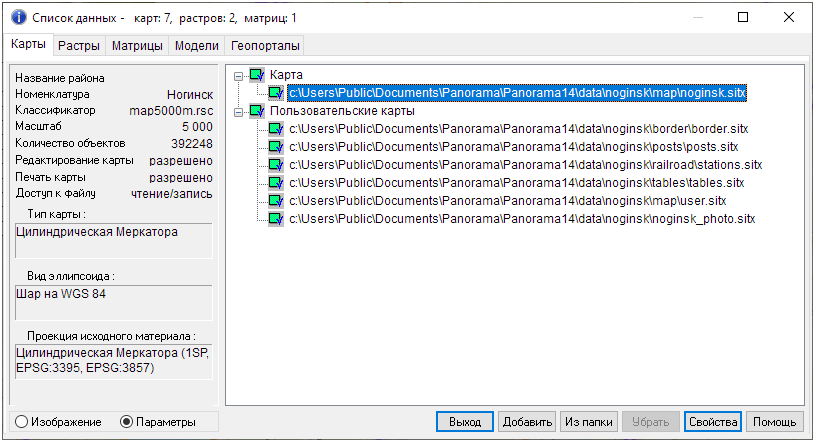

_Список_данных_карты_параметры



Кнопка Добавить служит для добавления в документ пользовательских векторных карт (*.SIT). Реализован групповой выбор добавляемых файлов. При выборе несуществующего имени загружается диалог Создание пользовательской карты.

Кнопка Закрыть служит для удаления из документа текущей пользовательской карты. (Дублируется клавишей Delete).

Кнопка Свойства активизирует всплывающее меню, с помощью которого запускаются различные режимы по работе с текущей картой.

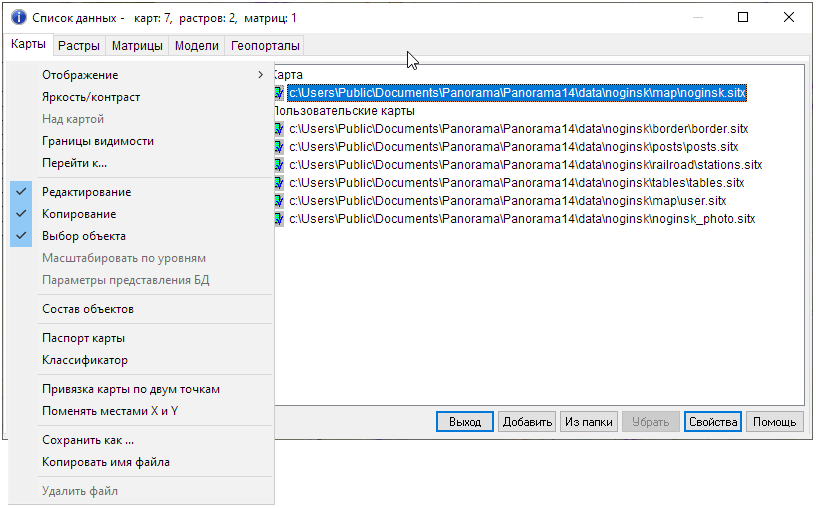

_Список_данных_карты_свойства

Меню активизируется также при нажатии правой кнопки мыши, когда курсор находится на закладке Список карт. Для изменения некоторых общих характеристик группы пользовательских карт активизируйте всплывающее меню, выделив в дереве уровень  Пользовательские карты.

Кнопка Выход предназначена для закрытия диалога.

Радиокнопки Изображение и Параметры позволяют выбрать между изображением текущей  карты и ее характеристиками, отображаемыми в левой половине закладки Список карт.



Режимы по работе с текущей картой:

Условия отображения  карты:

- Отображение карты;

- Яркость/контрастность;

- Над картой;

- Границы видимости;

- Перейти к;

- Редактирование карты;

- Выбор объекта;

- Масштабирование по уровням;

- Параметры представления БД;

- Состав объектов карты;

- Паспорт карты;

- Классификатор;

- Привязка карты по двум точкам;

- Поменять местами X и Y;

- Сохранить как;

- Копировать имя файла;

- Удалить файл.



Если в состав цифровой векторной карты входят несколько пользовательских карт, то на экране они  отображаются в очередности списка, представленного деревом в правой половине закладки Список карт.

Для изменения очередности отображения пользовательских карт, добавленных в документ, в списке реализован механизм DRAG&DROP.
