Построение по векторной карте

Печать Стартовая страница

Для построения матрицы слоев необходим набор точечных объектов, у которых три координаты ( X, Y, H ) или две координаты и характеристика Абсолютная высота, а также набор семантических характеристик. Семантика объектов должна содержать значения мощностей слоев в данной точке. Соответствие кодов семантик и названия слоев матрицы указывается в файле легенды матрицы. Коды семантик в наборе семантических характеристик объекта могут повторяться, что соответствует повторению слоев в данной точке.

Для использования при построении информации о рельефе из матрицы высот, добавить необходимую матрицу высот к открытой векторной карте.





Матрица слоев может быть построена на весь район, или на заданный в районе участок местности.

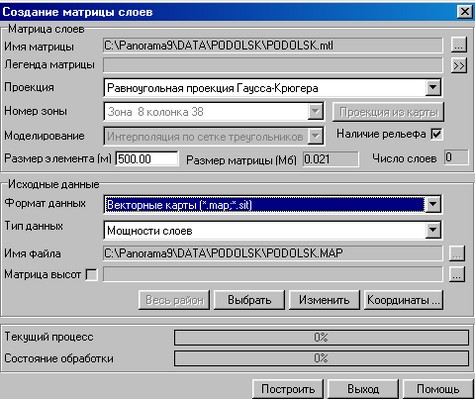

Для построения матрицы на район следует нажать кнопку Весь район в группе Исходные данные.

Для построения матрицы на заданный участок местности нужно нажать кнопку Выбрать в группе Исходные данные и выбрать участок местности на карте двумя нажатиями левой кнопки мыши. Для изменения границ области вывода  - нажать кнопку Изменить и мышью выполнить изменение. Окончание режима изменения – двойное нажатие левой кнопки мыши.

Границы  участка могут быть заданы также координатами его сторон в окнах Юг, Север, Запад, Восток в метрах после нажатия кнопки Координаты.

При построении матрицы информация о рельефе берется из соответствующих объектов карты, при наличии открытых матриц высот в районе создания матрицы слоев информация о рельефе будет браться из матрицы высот.
