Редактирование вида объекта «Графический знак»

Печать Предыдущая страница Стартовая страница Следующая страница

Для точечных объектов можно выбрать вид отображения  «Графический знак».

Пользователь должен загрузить знак из файла графического типа ( *.jpg, *.bmp, *.png ...).

Файл целиком записывается в классификатор. Желательно выбирать небольшие по размеру знаки. Размер знака не более 16000 байт.   Для отображения можно задать: габариты знака в мм и точку привязки относительно верхнего правого угла габаритов. Если для знака определена ширина и высота в точках, то при установке флага Пропорционально  и изменении одного размеры, пропорционально меняется и другой.

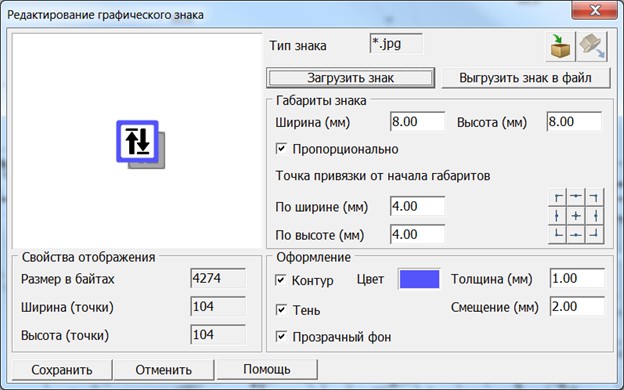

_bm5136



Для установки точки привязки можно нажать одну из точек, показывающих тип привязки объекта или набить значения точки привязки.

Рисунок может быть дополнен рамкой, для нее необходимо установить цвет и толщину. Можно отобразить тень для рисунка и указать для нее смещение (вправо, вниз). При установке флага Прозрачность цвет нижнего левого пикселя убирается из изображения.
