На закладке Кластеры представлен перечень кластеров классификатора.

Для отображения плотно расположенных точечных знаков реализован алгоритм автоматической  кластеризации. В Редакторе классификатора добавлены средства описания кластеров с указанием  видов объектов, относящихся к каждому типу кластера, размеров ячеек по вертикали и горизонтали, кода семантики для указания текущего числа объектов в кластере, вид условного знака кластера, предельный процент увеличения размера знака кластера и предельное число объектов, соответствующее максимальному размеру знака кластера. Условный знак кластера может быть программируемым, что  позволяет различными способами выделять тип кластера и менять свойства знака в зависимости  от числа объектов в кластере (подпись количества, размер знака, яркость и так далее).

При группировке в виртуальной ячейке кластера более одного объекта заданного типа, их условные  знаки автоматически будут заменены на условный знак кластера, центр которого будет иметь усредненную координату входящих в него объектов. При смене масштаба конфигурация кластеров автоматически меняется.

При его установке свойства Отображать первый знак в кластере, в позиции знака кластера будет сначала отображаться первый объект в кластере, а затем значок кластера.

Значок кластера в этом случае может содержать только число объектов или другие дополняющие элементы условного знака. При рисовании объекта могут учитываться различные семантики, в том числе ссылки на графические файлы, что делает обобщенный знак более сложным и информационным.

Карты с настроенными в классификаторе RSC кластерами автоматически поддерживаются во всех  настольных и web-приложениях, а также в приложениях, разработанных в GIS ToolKit и  ГИС Конструкторе. При большой загруженности карты можно объединить знаки близкого смысла в группы и при выполнении условий отображать вместо нескольких знаков один - обобщающий.

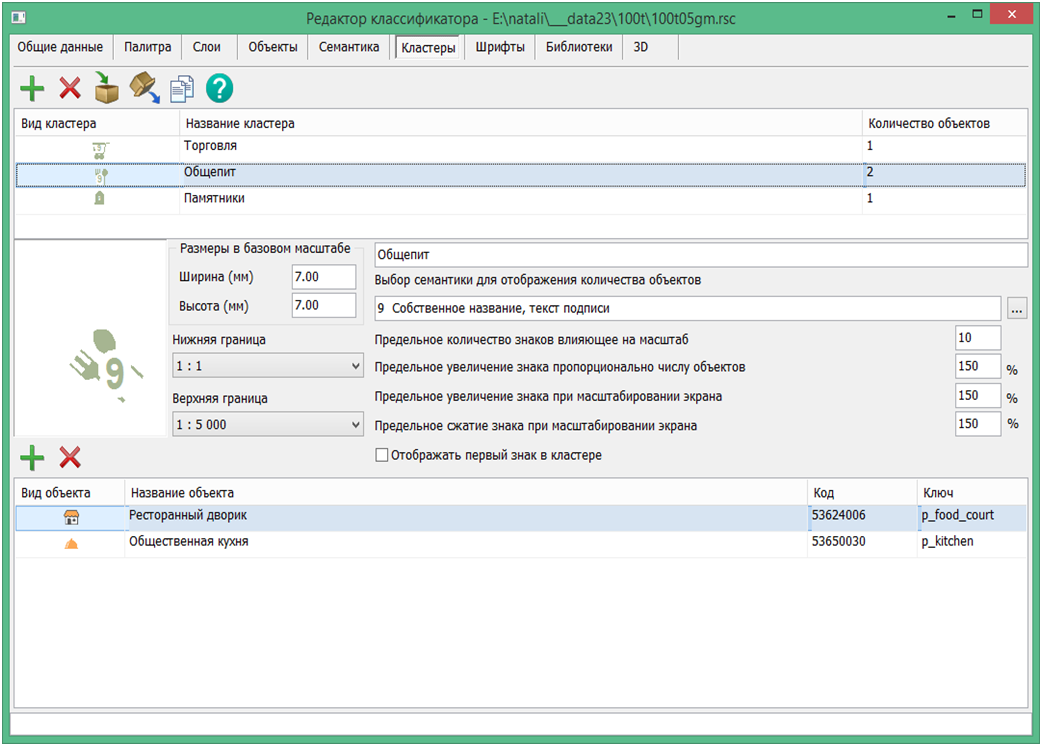

Rscedit_Кластеры_1



Для создания кластера необходимо: добавить кластер, ввести его имя, ввести необходимые параметры кластера, Добавить объекты из классификатора, входящие в кластер.

Параметры ширина и высота - это размер ячеек по горизонтали и вертикали для объединения знаков в кластер. При вводе этих размеров нужно учесть что размер ячеек должен быть больше размера знака кластера по крайней мере в два раза.

Предельное число объектов кластера указывает число объектов, объединенных в кластер, начиная с которого размер знака кластера уже не увеличивается.

Предельный процент увеличения размера знака кластера может быть от 100% до 400%.

Если пользователь для внешнего вида знака кластера использует векторный знак, он может создать текстовую цепочку для указания количества объектов кластера, которое грузится в семантику  для отображения количества знаков в кластере ( по умолчанию это семантика 31109). Изменить семантику можно нажатием кнопки выбора или нажатием на поле с названием семантики.

Внешний вид кластера меняется при двойном нажатии на изображение кластера

При выводе на карту, при крупных масштабах объекты отображаются  своими знаками, при уменьшении масштаба вместо нескольких пересекающихся знаков отображается только кластер.



Крупный масштаб                                   Мелкий масштаб







Кластер можно создать копированием выделенного кластера. Кластер можно поместить в буфер и взять из буфера в другой классификатор. Если объекты кластера с таким кодом и локализацией существуют в классификаторе, в который переносим, объекты добавятся в кластер автоматически. Если подходящих объектов нет желательно перенести из заранее.
