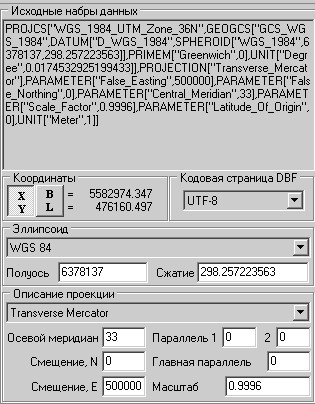

Как правило, в комплект Shape – набора входит файл описания .PRJ. В нем приведено описание системы координат, в которой представлены координаты загружаемых объектов. Описание системы координат включает название и параметры эллипсоида и проекции.



_bm3808



Программа по возможности сама считывает и идентифицирует все параметры, записанные в файле .PRJ. Однако, в силу того, что в наборах данных, полученных из различных источников, одни и те же параметры (названия проекций, эллипсоидов и т.д.) могут  различаться. Например, при анализе разнородных данных только для названия эллипсоида WGS 84 были обнаружены около десятка вариантов: WGS 84,  WGS_84, WGS_1984, WGS 1984, World_Geodetic_System_of_1984 и др. В случае если какие-либо из параметров программе автоматически идентифицировать не удалось или файл PRJ вовсе отсутствует, но параметры исходных данных известны, существует возможность указать (или уточнить) эти параметры вручную.

Сами координаты объектов могут быть представлены в метрах или градусах. При открытии исходных данных программа анализирует фактически имеющиеся координаты. В случае если X принимает значения больше 90, координаты автоматически идентифицируются как геодезические. Пример имеющихся координат высвечивается в поле диалогового окна.

В случае, когда исходные объекты описаны геодезическими координатами, для полного описания исходной математической основы достаточно описания исходного эллипсоида (название). Если программа сама не смогла идентифицировать исходный эллипсоид и в предлагаемом списке он отсутствует, следует выбрать «Пользовательский» эллипсоид и указать его параметры: полуось и коэффициент сжатия.

В случае прямоугольных координат для однозначной идентификации системы координат необходимо еще и описание исходной проекции (название и параметры).

Настройка параметров математической основы выполняется только для идентификации исходной системы координат. При создании выходной карты возможны четыре варианта:

1.Выходная карта уже существует и поддерживает пересчет в геодезические координаты (режим дозаписи или перезаписи) – при загрузке (только если известны параметры исходной системы координат) осуществляется пересчет координат в систему координат выходной карты.

2.Выходная карта уже существует и не поддерживает пересчет в геодезические координаты (режим дозаписи или перезаписи) – при загрузке (если неизвестны параметры исходной системы координат) осуществляется загрузка координат без пересчета.

3.Новая карта для известной исходной системы координат создается как  «Навигационная Меркатора» на эллипсоиде WGS 1984.

4.Новая карта для неизвестной исходной системы координат создается с неустановленным типом.

Следует помнить, что за один сеанс загрузки должна выполняться загрузка пакета данных с идентичной исходной системой координат. Т.е. в списке загружаемых данных должны присутствовать данные только с идентичной системой координат.  При этом достаточно на весь пакет загружаемых данных одного файла PRJ. Наборы, не имеющие своего файла .PRJ будут идентифицироваться по имеющемуся.
