Описание процесса

Импорт и экспорт слоёв ЦТК выполняется средствами программных изделий Геоинформационная система «Панорама Версия 13» (ГИС «Панорама x64») (далее – ГИС Панорама) и ГИС Сервер (далее – ГИС Сервер).

Поддерживается импорт ЦТК из базы геоданных ArcSDE Oracle (без версионности), а также из баз данных, имеющих соответствующие пространственные расширения и работающих под управлением СУБД PostgreSQL (с расширением PostGIS), Oracle (с расширением Oracle Spatial). Экспорт карты формата ГИС Панорама средствами программного изделия ГИС Сервер возможен во все указанные базы данных. В программном изделии ГИС «Панорама x64» поддерживается экспорт в базу геоданных ArcSDE Oracle (без версионности).

СУБД, под управлением которых работают пространственные базы данных, должны иметь соответствующие пространственные расширения, позволяющие предоставлять и обрабатывать метрику объектов в соответствии со стандартом Open Geospatial Consortium - OGC 06-103r4: «OpenGIS® Implementation Standard for Geographic information - Simple feature access - Part 1: Common architecture».

Задачи импорта и экспорта слоёв ЦТК могут быть решены двумя способами:

-        организацией доступа клиентов ГИС Сервера к пространственным базам данных, работающих под управлением СУБД;

-        выполнением выгрузки и загрузки слоёв ЦТК пространственных баз данных с помощью прикладных задач в ГИС Панорама.

При организации многопользовательского доступа клиентов ГИС Сервера к слоям ЦТК, размещенным в пространственных базах данных, функционирующих под управлением промышленных СУБД, ГИС Сервер является клиентом БД, выполняет получение пространственных данных из нее, преобразует полученные данные в формат ГИС Панорама и предоставляет их по запросу пользователей.

Второй вариант – получение доступа к пространственной базе данных с помощью прикладных задач в ГИС Панорама. В этом случае клиентами пространственной базы данных являются прикладные задачи ГИС Панорама.

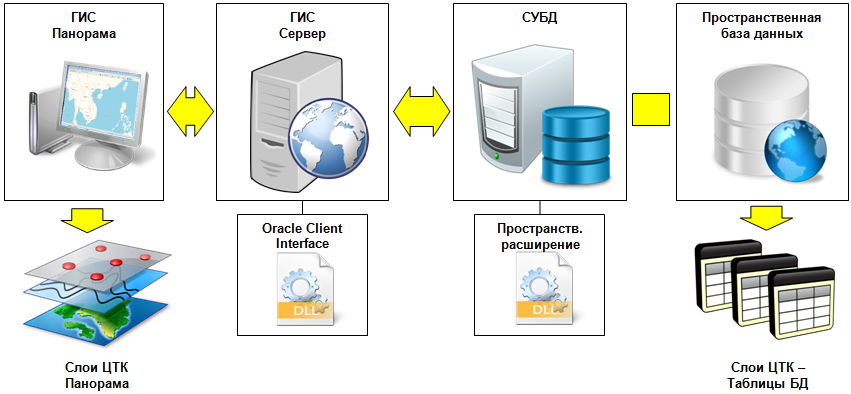

Доступ клиентов ГИС Сервера к пространственной базе данных:

Структура данных и условные обозначения слоёв ЦТК в формате ГИС Панорама определяются цифровым классификатором условных знаков (RSC).

Пространственные базы данных могут иметь структуру, определенную логикой их работы или логикой прикладных систем, в которых эти БД используются. Считается, что слои ЦТК в пространственных базах данных представляются набором таблиц. Каждая запись в таблице пространственных данных – это отдельный пространственный объект. Такая таблица должна обязательно иметь поле пространственного описания (метрики) объектов, поле уникального идентификатора записи, а также может иметь набор атрибутивных полей, которые могут быть ассоциированы семантикам объекта на карте. Одним из атрибутов может являться классификационный признак, позволяющий установить условный знак объекта на карте. Такой признак может быть цифровым или буквенно-цифровым кодом, либо символьным ключом, определяющим условный знак в цифровом классификаторе карты (RSC).

Качество процедур импорта и экспорта слоёв ЦТК зависит от степени соответствия цифрового классификатора условных знаков (RSC) структуре базы пространственных данных и/или наличию в БД классификационных признаков объектов, соответствующих применяемому классификатору.

Импорт и экспорт слоёв ЦТК с помощью прикладных задач ГИС Панорама:
