Установка внешнего вида объекта

Внешний вид объекта на карте определяется условным знаком, назначенным данному объекту. Условные знаки содержатся в цифровом классификаторе карты.

Назначение условного знака для визуализации объекта базы данных на карте при операциях импорта и экспорта слоёв ЦТК из пространственной БД выполняется на основе соответствия значения в поле, указанном как поле классификационного признака, и кода объекта в цифровом классификаторе карты. При этом в качестве такого кода может применяться один из следующих кодирующих признаков:

-  внешний целочисленный код объекта в классификаторе;

-  буквенно-цифровой код объекта в классификаторе;

-  ключ объекта в классификаторе (символьная строка).

При выборе условного знака объекта по значению внешнего целочисленного кода или буквенно-цифрового кода дополнительно учитывается характер его локализации. Локализация – это вид пространственного объекта: площадной, линейный, точечный.

При выборе условного знака объекта по ключу объекта, сам ключ определяет локализацию. Поэтому при несоответствии назначенного ключа локализации пространственного описания объекта, ему будет назначен условный знак, установленный по умолчанию для данной локализации.

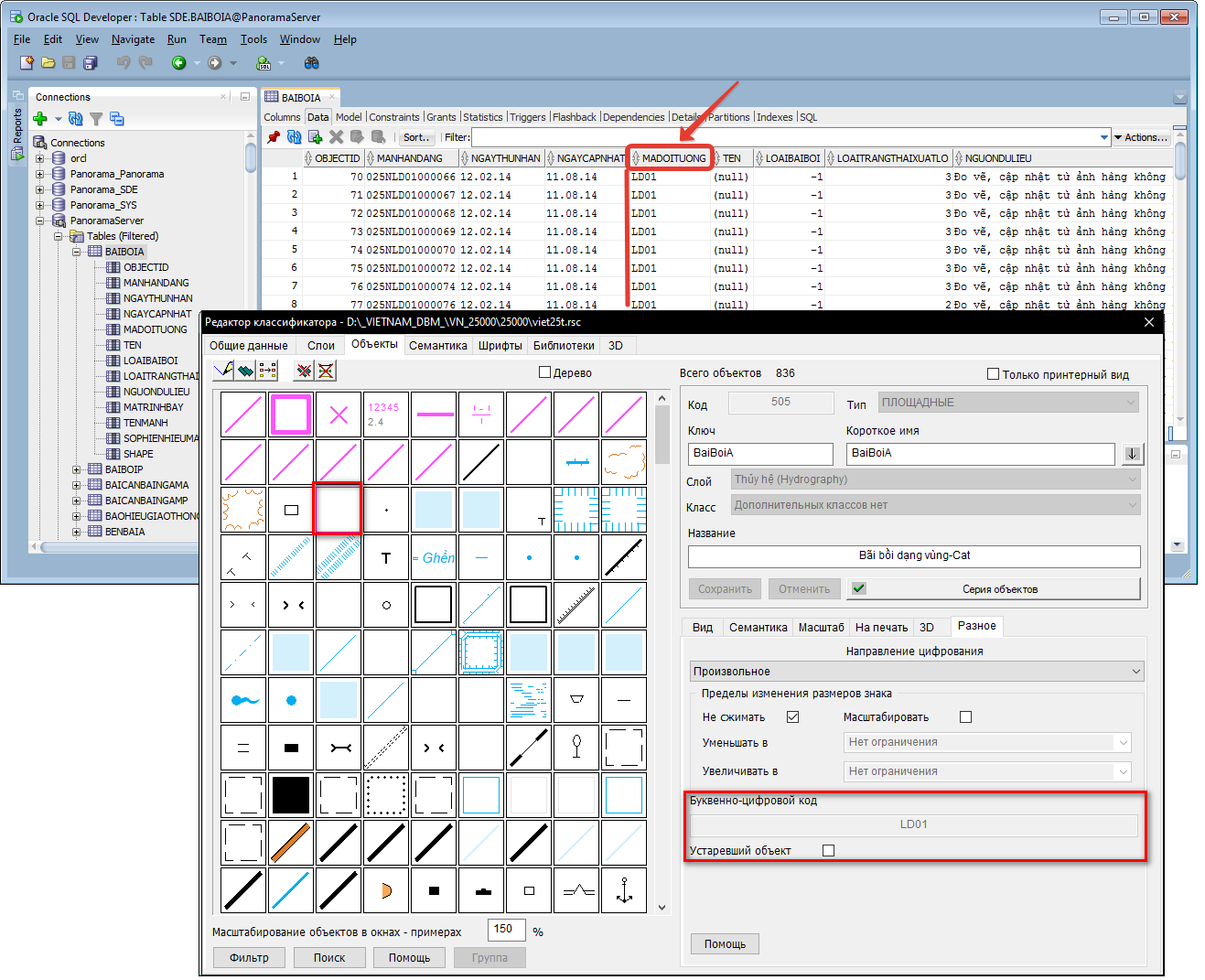

Определение внешнего вида объекта по его буквенно-цифровому коду:

Кроме этого, под одним значением буквенно-цифрового кода объекта в цифровом классификаторе может быть целая серия объектов. В этом случае при окончательном выборе условного знака для его нанесения на карту также учитываются его семантические характеристики, влияющие на вид.

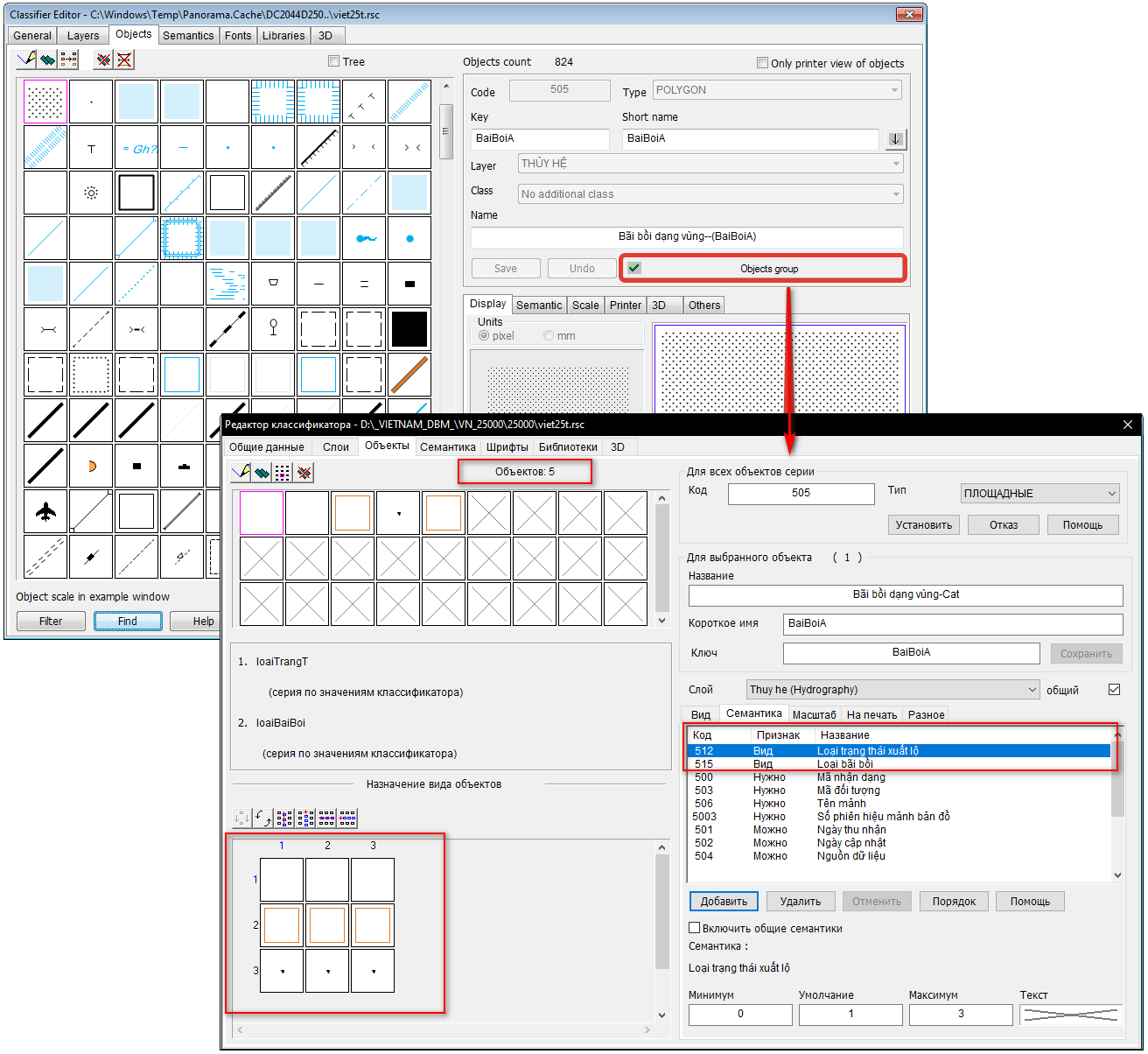

Определение внешнего вида объекта по его буквенно-цифровому коду и влияющим на вид семантическим характеристикам:
