Электронный XML-документ

Печать Стартовая страница

Режим предназначен для формирования XML-документа при осуществлении информационного взаимодействия при ведении государственного кадастра недвижимости с органами государственной власти субъектов Российской Федерации или органами местного самоуправления в части представления карты (плана) объекта землеустройства.

Карта (план) представляет из себя всегда один XML-файл, содержащий семантические сведения карты (плана), а также один или несколько файлов с расширением PDF, содержащих графическую часть карты (плана) и Приложения.

Имя XML-файла карты (плана) формируется автоматически, в соответствии с требованиями нормативных документов и имеет следующий вид:

MapPlan_*.xml, где

MapPlan – префикс, обозначающий файл со сведениями карты (плана);

* – уникальный набор символов, соответствующий GUID.

GUID автоматически формируется и записывается в XML-файле.

Прикладываемые PDF файлы должны располагаться в одной папке с XML-файлом. Путь к файлам-приложениям автоматически указывается в XML-документе относительно каталога размещения XML-файла карты(плана). Наименования каталогов и имен файлов не должны содержать служебных символов, таких как: +/ \ * < >@ « ” `] [ { } $ # ~.

Каждый файл XML и PDF должен быть подписан собственной электронной подписью. Файл электронной подписи должен размещаться в том же каталоге, что и подписываемый файл. Имя файла электронной подписи должно иметь вид:

<имя подписываемого файла>.sig

Сформированный XML- документ карта(план) объекта землеустройства является составной частью сведений, предоставляемых в государственный кадастр недвижимости, при осуществлении информационного взаимодействия в следующих случаях:

- в части сведений об установлении или изменении границ между субъектами Российской Федерации, границ муниципальных образований, границ населённых пунктов (далее – Границы);

- в части сведений об установлении, изменении, прекращении существования зон с особыми условиями использования территорий, территориальных зон (далее – Зоны).



В рамках осуществлении информационного взаимодействия XML-документы и прикладываемые PDF файлы упаковываются в один ZIP пакет. Пакет содержит один XML-файл для Зон или Границ и один или несколько XML-файлов карты(план), а также PDF-файлы образов прилагаемых документов.

При формировании XML-документа карта (план) объекта землеустройства используются следующие сведения:

-  о заказчиках землеустроительных работ;

-  об исполнителе кадастровых работ;

-  о согласованиях карты(плана) объекта землеустройства;

- о передаче карты (плана) объекта землеустройства в государственный фонд данных;

- основания для проведения землеустроительных работ и исходные данные;

- об объекте землеустройства;

- графические изображения плана границ объекта землеустройства.



Для удобства ввода атрибутов по разделам XML-документа, показатели скомпонованы в группы.

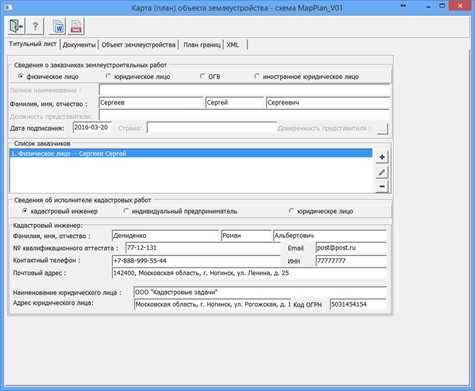

На странице «Титульный лист» заполняются разделы «Сведения о заказчиках землеустроительных работ» и «Сведения об исполнителе кадастровых работ».



_bm5040



Раздел «Сведения о заказчиках землеустроительных работ » состоит из группы «Список заказчиков» и полей для ввода  данных на одного заказчика. В группе «Списки заказчиков» отображается перечень всех заказчиков.

Для заполнения списка заказчиков требуется сначала заполнить информацию об одном заказчике в верхней части диалога, и нажать кнопку . В группе «Списки заказчиков» автоматически добавится новая строка. Для редактирования одного конкретного заказчика нужно в списке встать на требуемую строку, отредактировать данные в верхней части диалога и нажать кнопку . Для удаления из списка текущей строки нужно нажать кнопку .

Сведения об исполнителе кадастровых работ записываются в соответствующей группе.



_bm5041

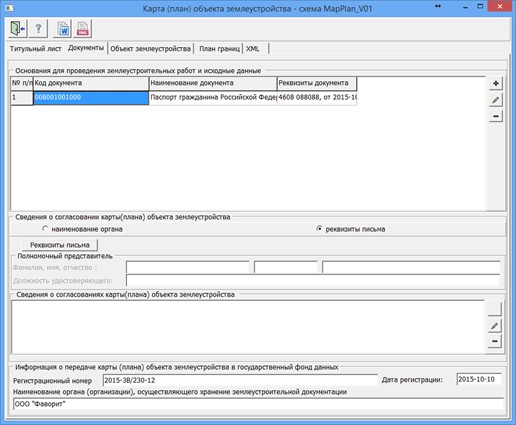

На странице «Документы» формируется список документов-оснований для проведения землеустроительных работ и исходных данных. Чтобы записать списки документов, нужно нажать кнопку и заполнить диалог. Обязательными атрибутами, описывающими документ, являются: код, наименование, серия, номер и дата выдачи документа. Код документа выбирается из справочника dAllDocuments_v02.xsd.   Редактирование текущего документа из списка выполняется по кнопке .

Для заполнения списка согласований требуется сначала заполнить информацию об одном согласовании в верхней части группы «Сведения о согласованиях карты (плана) объекта землеустройства», и нажать кнопку . В группе «Сведения о согласованиях карты(плана) объекта землеустройства» автоматически добавится новая строка. Для редактирования одного конкретного согласования нужно в списке встать на требуемую строку, отредактировать данные в верхней части диалога и нажать кнопку . Для удаления из списка текущей строки нужно нажать кнопку .

В группе «Информация о передаче карты (плана) объекта землеустройства в государственный фонд данных, полученных в результате проведения землеустройства» обязательными для заполнения являются все поля.

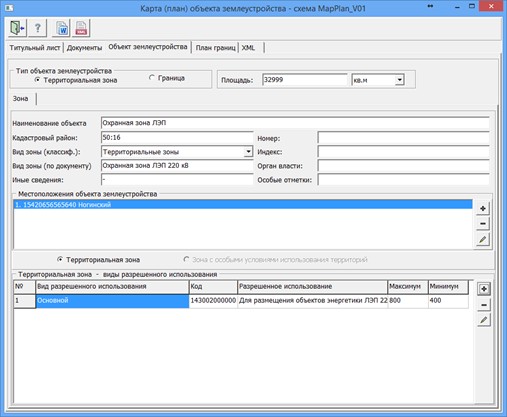

На странице  «Объект землеустройства» осуществляется ввод сведений о типе объекта землеустройства и ввод его атрибутов, в соответствии с выбранным типом: зоны или границы.



_bm5042



Для объекта землеустройства с типом «Зона» обязательными реквизитами для заполнения являются: «Наименование объекта», «Кадастровый район», «Вид зоны по классификатору», «Номер», а также раздел «Местоположения объекта землеустройства».

«Вид зоны по классификатору» выбирается из справочника _Zone_v02.xsd .xsd.

В раздел «Местоположения объекта землеустройства» записываются адреса объекта. Вызвать диалог для формирования списка адресов можно по кнопке .

При заполнении сведений об адресе обязательным реквизитом является «Код  региона», который выбирается из справочника dRegionsRF_v01.xsd. Атрибуты, характеризующие адрес объекта землеустройства используются в комплексе при заполнении отчета и XML-документа. Для адресных атрибутов, у которых предусмотрен тип значения, ввод семантик должен вестись парами (например: наименование и тип города, улица и тип улицы). Чтобы адресный атрибут записать в файл XML, нужно ввести значение адресного элемента (район, населенный пункт, улица, дом, корпус, строение, квартира) и указать тип. Типы без значений не записываются в файлы.

Ввод сведений о коде ОКАТО или коде КЛАДР предусмотрен в виде простого ввода символов, характеризующих соответствующий код значения общероссийского классификатора.

Иное описание местоположения объекта кадастровых работ используется для ввода сведений о наименовании некоммерческого образования граждан или иного неформализованного описания местоположения объекта.

Для  «Территориальной зоны» обязательный элемент для заполнения «Виды разрешенного использования», а в данном элементе обязательный реквизит для заполнения «Разрешенное использование». «Разрешенное использование (по классификатору)»  заполняется из справочника dUtilizations_v01.xsd.

Для  «Зоны с особыми условиями использования территорий» обязательный элемент для заполнения  «Содержание ограничений».

Для объекта землеустройства с типом «Границы» обязательным элементом является  «Наименование объекта».  Для  границы между субъектами РФ необходимо сформировать список смежных субъектов РФ в таблице «Местоположение границы между субъектами Российской Федерации»,  для границы муниципального образования или границы населённого пункта -  заполнить диалог «Местоположение границ муниципального образования», который вызывается нажатием .

Для записи в XML-документ  атрибута «GeopointOpred» - метод определения координат характерной точки, необходимо для каждой поворотной точки записать специальную семантику «Способ определения характерной точки – код 1062».



_bm5043

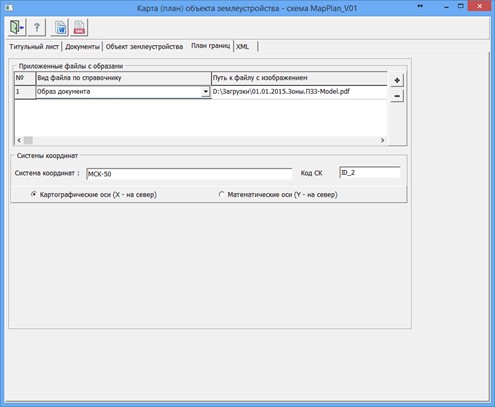

На странице «План границ» формируется список приложенных файлов. Файл выбирается с диска при нажатии кнопки .  Чтобы указать «Вид файла по справочнику», нужно встать курсором мыши в заполняемую ячейку таблицы и двойным нажатием левой кнопки мыши активизировать список для выбора.

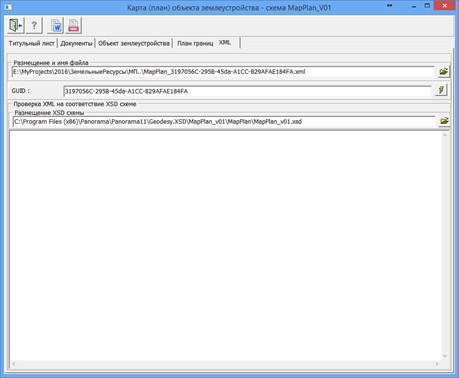

При выходе из диалога введенные данные автоматически сохраняются в XML-файл, имя которого указано на странице «XML». Сведения об имени файла сохраняются с семантику «XML_MAP» объекта карты – объект землеустройства. При повторном открытии диалога «КАРТА (ПЛАН)» для ранее использованного объекта, сведения из XML-файла будут автоматически считаны и выведены в соответствующие элементы диалога.



_bm5044
