Чтение кадастрового плана территории и обновление карты

Печать Предыдущая страница Стартовая страница Следующая страница

ic_0154 Задача предназначена для потоковой загрузки кадастровых сведений в формате XML файлов и обновления кадастровой карты.

Обеспечивается обработка следующих схем кадастровых данных:

–        KPT_v10 – кадастровый план территории;

–        extract_cadastral_plan_territory_v01 – кадастровый план территории;

–        extract_about_property_land_v01 – выписка из Единого государственного реестра недвижимости об объекте недвижимости (земельном участке);

–        extract_base_params_land_v01 – выписка из Единого государственного реестра недвижимости об основных характеристиках и зарегистрированных правах на объект недвижимости (земельный участок);

–        extract_about_property_build_v01 – выписка из Единого государственного реестра недвижимости об объекте недвижимости (здании);

–        extract_base_params_build_v01 – выписка из Единого государственного реестра недвижимости об основных характеристиках и зарегистрированных правах на объект недвижимости (здание);

–        extract_about_property_construction_v01 – выписка из Единого государственного реестра недвижимости об объекте недвижимости (сооружении);

–        extract_about_boundaries_v01 – выписка о границе между субъектами Российской Федерации, границе муниципального образования и границе населенного пункта;

–        extract_about_zones_v01 – выписка о зоне с особыми условиями использования территорий, территориальной зоне, территории объекта культурного наследия, территории опережающего социально-экономического развития, зоне территориального развития в Российской Федерации, игорной зоне, лесничестве, лесопарке, особо охраняемой природной территории, особой экономической зоне, охотничьем угодье, береговой линии (границе водного объекта), проекте межевания территории;

–        SchemaParcels_V02 – схема расположения земельного участка или земельных участков на кадастровом плане территории.



Результаты чтения кадастровых сведений наносятся на кадастровую карту – цифровую карту в формате MAP, SITили SITX. Кадастровая карта должна быть создана по цифровому классификатору survey.v5.rsc или survey.v6.rsc и содержит следующие кадастровые объекты:

–        Кадастровые кварталы;

–        Земельные участки;

–        Объекты недвижимости:

–        здания,

–        сооружения,

–        объекты незавершенного строительства;

–        Точки опорной межевой сети;

–        Границы:

–        границы Российской Федерации и субъектов РФ;

–        границы муниципальных образований;

–        границы населенных пунктов;

–        Зоны и территории:

–        территориальные зоны,

–        зоны с особыми условиями использования;

–        границы водных объектов;

–        Характерные точки границ кадастровых объектов.



В процессе работы процедура выполняет чтение исходных XML-файлов для получения атрибутов и координат кадастровых объектов. Полученные сведения используются для нанесения новых и обновления существующих объектов на кадастровой карте.

Для активации процедуры необходимо в «Геодезическом редакторе» раскрыть панель «Кадастровые документы» и выбрать режим «Чтение кадастрового плана территории и обновление карты». Процедура функционирует в режиме диалога.

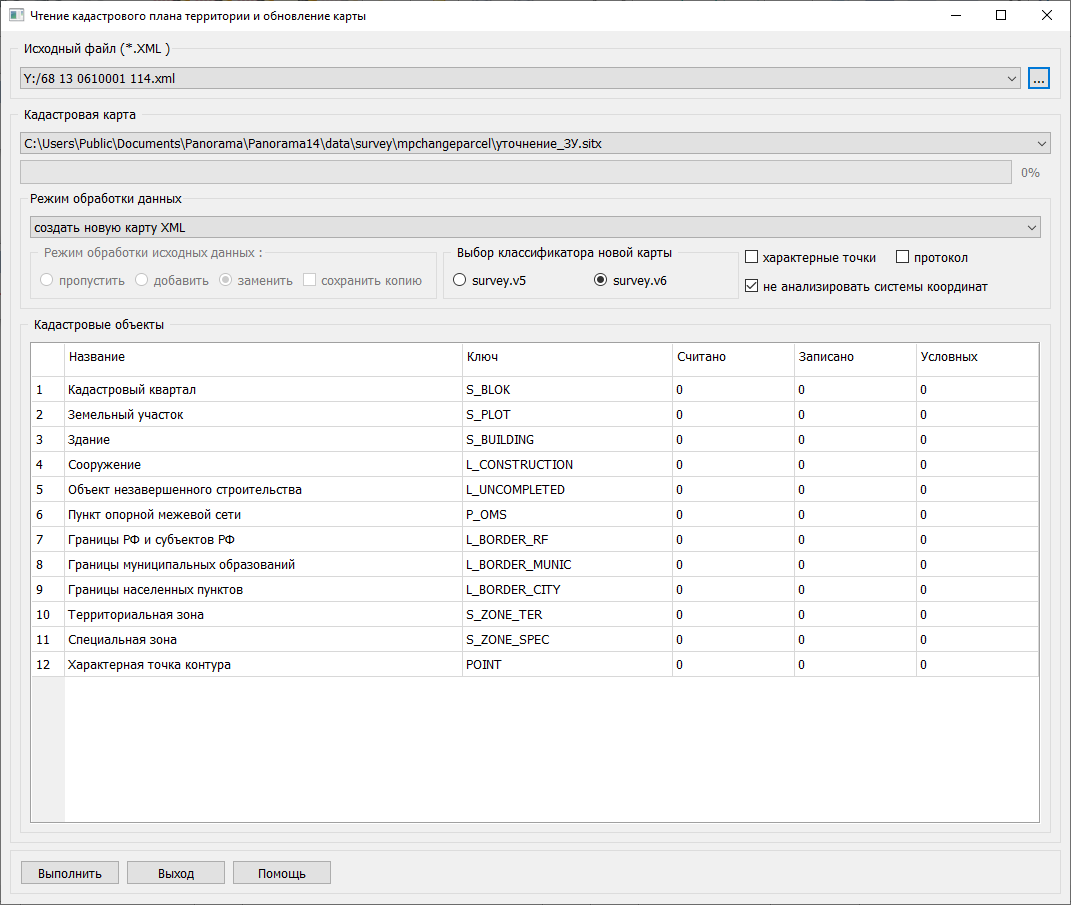

Чтение кадастрового плана территории и обновление карты:

_bm5473_png



Рекомендованный порядок действий:

–        выбрать исходные файлы в формате XML;

–        настроить параметры систем координат исходных данных;

–        выбрать карту для нанесения данных;

–        указать режим обработки данных;

–        запустить процесс потоковой загрузки данных.



Для выбора загружаемых файлов кадастровых сведений в группе «Исходный файл (*.XML)» нажать кнопку 3point. Выбор файлов производится в стандартном диалоге с использованием клавиш Cntrl и Shift для группового выбора. Имена выбранных файлов отображаются в выпадающем списке в группе «Исходный файл (*.XML)».

Настройка параметры систем координат исходных данных заключается в заполнении таблицы соответствия систем координат параметрам пересчета МСК и выполняется в группе «Системы координат исходных данных» при помощи кнопок, расположенных в правой части группы. Список соответствия систем координат и параметров пересчета МСК хранится в файле соответствия и содержит сведения о наименовании и идентификаторе системы координат в исходном файле и название МСК в файле параметров пересчета систем координат «МСК Субъектов РФ.xml». Указанные сведения отображаются в соответствующих колонках таблицы в группе «Системы координат исходных данных».

Список соответствия систем координат и параметров пересчета МСК может быть подготовлен в ручном или полуавтоматическом режиме.

При помощи кнопок button_plus2 button_minus2 можно добавлять и удалять строки в таблице.

При помощи кнопки button_fill можно заполнить список систем координат значениями из файлов исходных данных. Программа выполнит чтение сведений обо всех системах координат, используемых в файлах исходных данных и вставит строки в таблицу. Чтение данных может занимать от нескольких секунд до нескольких минут, в зависимости от объема исходных данных. По результатам чтения заполняются первые две колонки таблицы. Для заполнения третей колонки нужно кликнуть в позиции «Название МСК», автоматически вызывается диалог «Параметры систем отсчета».

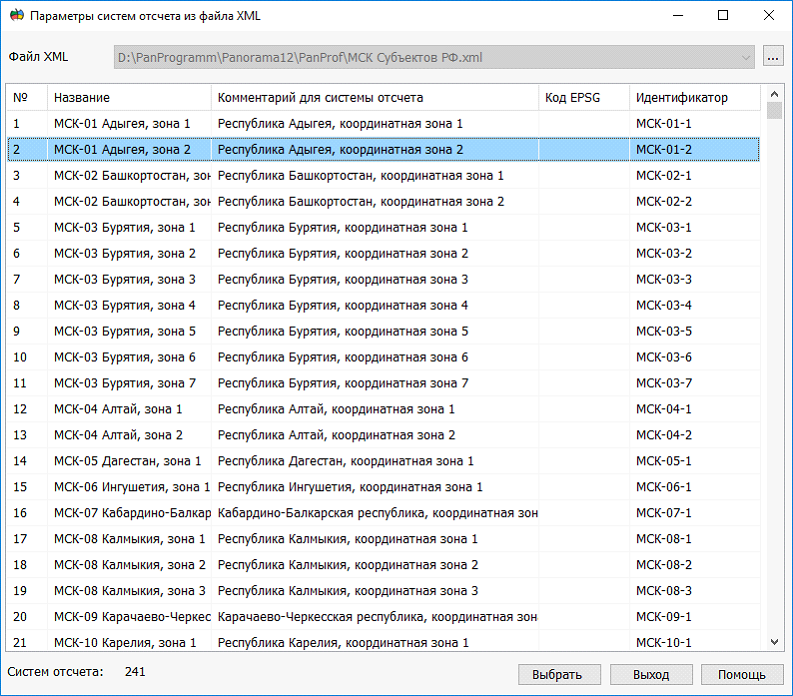

Выбор параметров системы отсчета:

IDN_CT_XML_KPT_param_xml



Необходимо последовательно указать параметры пересчета МСК для каждой системы координат исходных файлов. Для этого, в диалоге «Параметры систем отсчета из фала XML» необходимо выбрать строку, соответствующую системе координат, описанной в файле исходных данных. Указанные параметры используются для пересчета координат объектов, указанных в исходных файлах для записи на кадастровую карту.

При помощи кнопки button_clear можно очистить список соответствия.

При помощи кнопки button_save_galki можно сохранить настроенный список соответствия в файл для повторного использования.

При помощи кнопки 3point можно выбрать сведения о настройках систем координат из файла соответствия и автоматически заполнить список данными из файла соответствия.

Использование файла соответствия позволяет существенно сократить время настроек параметров пересчета МСК при многократном обновлении кадастровой карты разновременными кадастровыми данными для одной и той же территории.

В элементе «Кадастровая карта» необходимо указать карту для нанесения результатов чтения и обработки исходных данных. Кадастровая карта должна быть создана по цифровому классификатору survey.v5.rsc или survey.v6.rsc, в котором содержатся все необходимые объекты и атрибуты. Перечень обрабатываемых кадастровых объектов и соответствующие им ключи классификатора приведены в элементе «Кадастровые объекты».

Параметры обработки исходных данных, указываются в группе «Режим обработки данных». На первом шаге необходимо установить режим потоковой обработки: «обновить существующую карту» или «создать новую карту для XML». В первом случае, считанные данные записываются на кадастровую карту, указанную в разделе «Кадастровая карта». Во втором случае, для каждого исходного файла XML будут созданы новые карты.

При нанесении считанных сведений на существующую карту предусмотрены три варианта обработки для уже существующих на карте кадастровых объектов: пропустить, добавить и заменить. Для поиска существующих объектов выполняется анализ идентификационной семантики (кадастровый или регистрационный номер в реестре). Поскольку поиск объектов по семантике может занимать существенное время (для больших кадастровых карт), можно не выполнять такой анализ. Так, в режиме «добавить» считаные данные наносятся без учета существующих объектов, в итоге могут быть созданы клоны кадастровых объектов. В режиме «пропустить» считанные данные для существующих объектов игнорируются. В режиме «заменить» у существующих объектов производится обновление метрики и семантики.

Считываемые из XML файлов координаты кадастровых объектов пересчитываются в систему координат кадастровой карты. Для анализа данных в системе координат, принятой для ведения ЕГРН конкретного объекта нужно установить признак «сохранить копию». В этом случае для исходных XML файлов будут созданы кадастровые карты, с учетом систем координат.

Для обработки данных в режиме «создать новую карту для XML» необходимо указать цифровой классификатор: survey.v5 или survey.v6.

При чтении исходных XML файлов, координаты объектов в которых представлены в одной системе координат, соответствующей ранее созданной кадастровой карте, можно установить признак «не анализировать систему координат XML файла». В этом случае преобразование координат, считываемых из исходных XML файлов, не производится.

Характерные точки границ кадастровых объектов содержат сведения о номере, названии и точности измерения точки. Однако в большинстве случаев эта информация является избыточной. Для повышения скорости обработки исходных данных и уменьшения объемов дискового пространства, занимаемого кадастровой картой, по умолчанию точечные объекты, соответствующие характерным точкам, на карту не наносятся. Для нанесения точечных объектов необходимо установить признак «характерные точки».

Для удобства анализа результатов потоковой загрузки нескольких файлов, предусмотрено формирование текстового протокола. Для записи протокола необходимо установить признак «протокол».

В процессе чтения данных и обновления кадастровой карты программа выводит в позиции «Считано» и «Обновлено» количество соответствующих кадастровых объектов. Позиции заполняются нарастающим итогом, показывающим суммарное значение из всех файлов исходных данных.

Для ранее учтенных кадастровых объектов (земельных участков, зданий, сооружений и объектов незавершенного строительства) в ряде случаев отсутствует координатное описание. Для отображения сведений о таких объектах реализован механизм условных кадастровых объектов. Координаты условного объекта представлены одной точкой и рассчитываются по следующим алгоритмам:

–        в центре кадастрового квартала (для земельных участков);

–        в центре земельного участка (для зданий и сооружений);

–        в центре здания (для помещений).

Сведения о количестве обновленных условных кадастровых объектов выводятся в позиции «Условных».
