Работа с демонстрационной версией

Демонстрационная версия Комплекса построена на примере ведения базы данных с использованием электронных карт для муниципального образования Селижарово. Демонстрационные данные размещены на открытом сервере. Также их можно скачать с нашего сайта gisinfo.ru в разделе скачать файл urbanplandb.zip «Тестовый пример карт Комплекса градостроительных задач» и файл urbanplandb.zip «Тестовая база данных Комплекса градостроительных задач для СУБД PostgreSQL».

1. Электронные карты.

-        Демонстрационные карты размещены на ГИС Сервере Gisserver.ru;

Состав демонстрационных карт:

-        ЗемельныеУчастки.sitx – кадастровая карта, на которую нанесены земельные участки, здания, сооружения;

-        ПЗЗ_Территориальные_Зоны.sitx – карта территориальных зон;

-        ГП_Опорный_план_2000.sitx – генеральный план.

Откройте демонстрационные карты, размещенные на ГИС Сервере Gisserver.ru или на своем компьютере. Для подключения к ГИС Серверу используйте логин пользователя urban, пароль urban. Нажмите клавишу Enter.

Откройте проект карт Селижарово_проект.

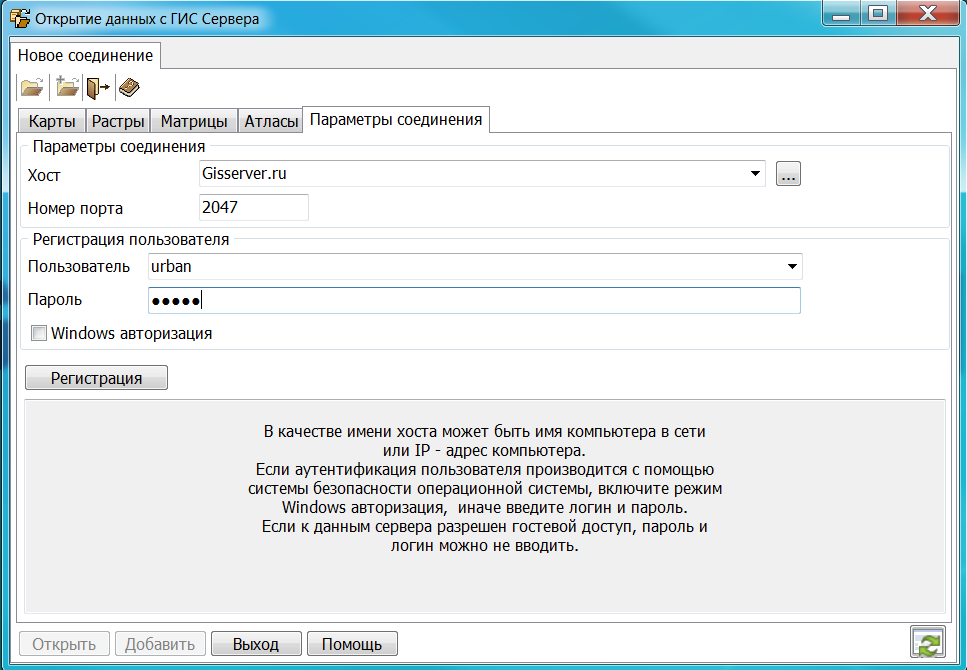

Диалог подключения к ГИС Серверу:

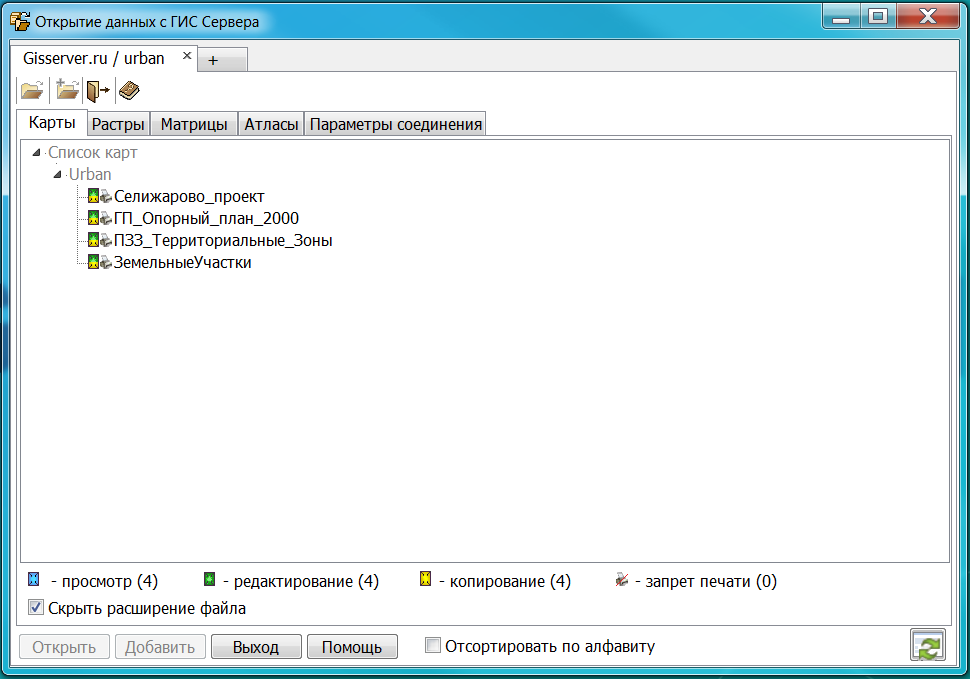

Список демонстрационных карт:

2. База данных.

Для запуска демоверсии необходимо установить на локальном компьютере ODBC драйвер PostgreSQL Unicode(x64) - psqlodbc_09_06_0500-x64. Драйвер можно скачать с официального сайта postgresql.org из меню File Browser -> Top -> odbc -> versions -> msi.

Демонстрационная база данных urbanplan_test установлена на PostgreSQL сервере, имя сервера - spatialdb.net, порт - 5433. Для подключения к серверу используйте Имя пользователя БД - panorama, пароль БД - panorama.

Для подключения к Комплексу используйте имя пользователя panorama, пароль panorama.

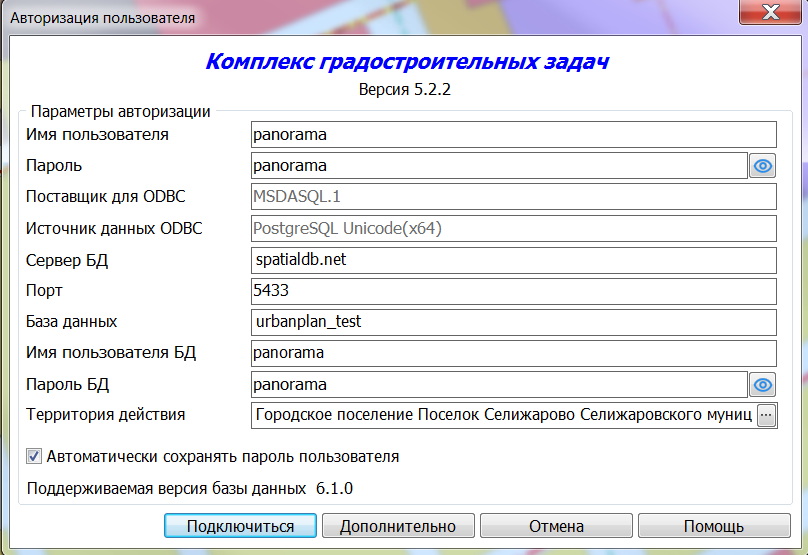

Диалог авторизации пользователя:

3. Описание демонстрационного примера использования режимов Комплекса.

3.1. Реестр документов.

Режим предназначен для систематизации и хранения документов градостроительной деятельности.

Реестр состоит из 18 основных разделов, в которых содержится информация, предусмотренная частью 4 статьи 56 Градостроительного кодекса.

Разделы содержат структурированные записи учетных сведений, документов и материалов градостроительной деятельности. Формирование структуры хранения ИСОГД осуществляется по постановлению Правительства РФ № 279 от 13 марта 2020 г. «Об информационном обеспечении градостроительной деятельности».

Реестр документов заполняется ручным способом, а также при размещении входящего документа в ИСОГД. Посмотреть входящий документ можно по кнопке .

Ведется список дополнительных атрибутов, устанавливается их связь с группами, типами и кодами документов . Также ведется учет справочников и классификаторов Комплекса.

На форме списка устанавливается фильтр по разделам ИСОГД, типу информации, группе и коду документов и признаку основного документа.

Устанавливается фильтр по дополнительным атрибутам документа .

Документ можно применить для одного или нескольких объектов недвижимости с помощью режима .

Ведение реестра документов описано в разделе Реестр документов.

3.2  Градостроительный регламент.

Выполнены подготовительные работы – частично заполнены справочники:

- состав территориальной зоны (регламент) – Ж1, Ж2 ...;

- виды использования территории: основные, вспомогательные, условно-разрешенные.

Карта территориального зонирования связывается с регламентом по семантике Индекс зоны – INDEX_ZONE. Для установления связи значение семантики должно соответствовать краткому обозначению состава территориальной зоны, например, Ж1.

Сервисные операции:

- Найти регламент для объекта. Поиск регламента по значению семантики «Индекс зоны».

- Выделить на карте объекты для регламента. Выделяются объекты, у которых семантика «Индекс зоны» соответствует краткому обозначению состава территориальной зоны текущего элемента дерева, например, Ж1.

- Выделить на карте земельные участки для регламента. Выделяются ЗУ, у которых в реестре указан выбранный регламент.

- Создание нового регламента для ОКТМО с копированием данных текущего.

Формирование градостроительного регламента описано в разделе Градостроительный регламент использования территорий.

3.3. Земельные участки.

Реестр создан автоматическим способом по семантике объектов карты «Земельные участки», которая заполнена данными из XML-файла кадастра недвижимости. Был использован режим «Импорт кадастровых данных из семантики объектов карты». Записи автоматически связаны с картой земельных участков.

Для автоматического заполнения регламентов земельных участков использован режим «Автозаполнение регламентов для всех ЗУ».

Площадь участков заполнилась при выполнении режима «Обновление атрибута Площадь по карте».

Для ведения частей земельного участка предназначен режим «Части участка» .

Чтобы просмотреть объекты недвижимости, размещенные на участке используется режим «Объекты, расположенные на участке» . Связь с объектом недвижимости устанавливается в реестре «Объекты учета». Для участков с кадастровыми номерами 69:29:0070107:51, 69:29:0070107:52, 69:29:0070201:1 установлена связь с объектами недвижимости.

Документы земельного участка, которые размещены в ИСОГД можно посмотреть или добавить, нажав кнопку .

Ведется список дополнительных атрибутов, справочников и классификаторов .

Ведение реестра земельных участков описано в разделе Земельные участки.

3.4 Учет сведений о градостроительной деятельности.

3.4.1 Реестр учета входящих документов.

Создание записи входящего документа в реестре учета. К записи прикрепляются файлы или отсканированные копии сведений, документов, материалов.

После принятия решения о размещении документа в ИСОГД вызывается режим «Разместить в ИСОГД». В Диалоге редактирования данных нового документа необходимо заполнить поля редактирования и нажать кнопку «Сохранить». Учетной записи устанавливается статус «Размещено».

Если принимается решение об отказе, то необходимо загрузить письмо отказа. Учетной записи устанавливается статус «Отказано в размещении»

Если документ размещен в ИСОГД, то в реестре документов добавляется запись документа. Прикрепленные файлы добавляются к списку файлов документа.

Входящий документ со статусом «Размещено» или «Отказано в размещении» или нельзя редактировать и удалять.

Просмотр документа, размещенного в ИСОГД осуществляется по кнопке .

Ведение реестра входящих документов описано в разделе Реестр учета.

3.4.2 Разделы ИСОГД.

Осуществляется переход в реестр документов в выбранный раздел ИСОГД.

Разделы ИСОГД описаны в разделе Разделы ИСОГД.

3.4.3 Заявки.

Ведение заявок описано в разделе Реестр заявок. Дополнительная информация не требуется.

3.4.5 Предоставление сведений.

Ведение реестра «Предоставление сведений» описано разделе Предоставление сведений. Дополнительная информация не требуется.

3.5 Реестр объектов учета.

Вся работа с объектами учета выстроена на справочниках, которые пользователь сам формирует и назначает объектам учета необходимые атрибуты.

Необходимо последовательное заполнение следующих справочников:

Типы объектов учета (ОКС, Временные объекты учета и прочее).

Общий список атрибутов для всех типов объектов. Атрибуты можно сгруппировать по назначению. Для формирования документов «Разрешение на строительство» и «Разрешение на ввод в эксплуатацию» зарезервирована 11 группа.

Пользовательские справочники используется при задании типа данных «Справочник».

В справочнике «Список атрибутов по типам объектов учета» ведется назначение типу объекта учета перечня атрибутов с указанием типа данных. Обрабатываются следующие типы:

-        символьный (текстовая информация);

-        целое число;

-        дробное число;

-        дата;

-        дата и время;

-        WEB-ссылка (URL адреса ресурса, позволяет перейти по ссылке в интернете);

-        файл, зарегистрированного типа – файл данных, который относится к объекту учета. Например, формата doc, jpeg, sit;

-        справочник.

Кнопка предназначена для автоматического добавления стандартных атрибутов документов «Разрешение на строительство», «Разрешение на ввод объекта в эксплуатацию».

В режиме «Формирование отчетов» можно получить заполненную форму документов «Разрешение на строительство» и «Разрешение на ввод объекта в эксплуатацию».

Ведение реестра «Объекты учета» описано в разделе Реестр объектов учета.

3.6. Реестр помещений.

Вызывается из режима «Объекты учета». Ведение реестра «Помещения» описано в разделе Реестр «Помещения».

3.7. Инженерные коммуникации.

Аналогичен реестру объектов учета. Ведение реестра «Инженерные коммуникации» описано в разделе Инженерные коммуникации.

3.8.   Субъекты документооборота.

         Ведение реестра описано разделе Субъекты документооборота. Дополнительная информация не требуется.
