Справочники реестра инженерных коммуникаций и дорожного хозяйства

При нажатии на кнопку активизируется форма ведения справочников.

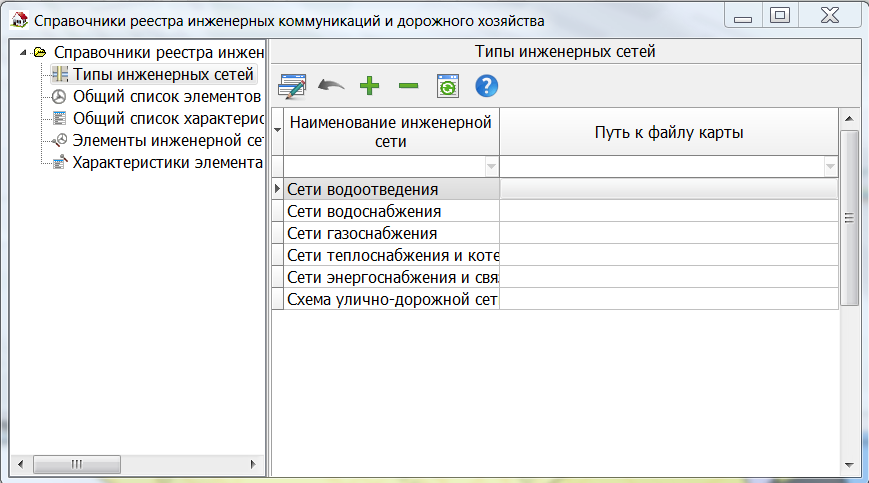

Форма «Справочники инженерных коммуникаций и дорожного хозяйства». Типы инженерных сетей:

К справочникам инженерных коммуникаций относятся:

• Типы инженерных сетей;

-        Общий список элементов сетей;

-        Общий список характеристик элементов;

-        Элементы инженерной сети;

-        Характеристики элемента сети.

«Типы инженерных сетей» – это справочник, содержащий наименования сетей и путь к карте сети. Редактирование записей происходит непосредственно в таблице. Справочник первоначально заполнен базовыми типами сетей:

-        сети газоснабжения;

-        сети водоснабжения;

-        сети отведения;

-        сети теплоснабжения и котельные;

-        сети энергоснабжения и связи;

-        схема улично-дорожной сети.

Наименование базовых типов редактировать нельзя. Можно указать только путь к карте сети. Для этого надо щелкнуть в поле таблицы Путь к файлу карты и выбрать файл карты из стандартного диалога открытия файла.

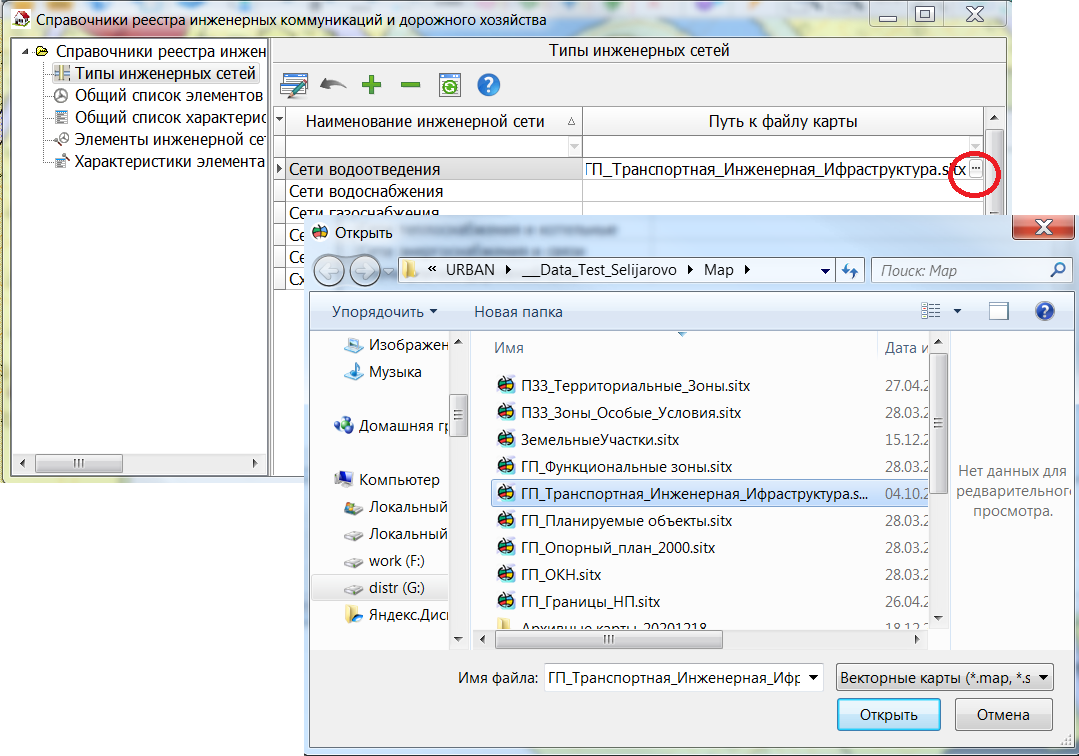

Указание пути к карте в справочнике «Типы инженерных сетей»:

Справочник «Общий список элементов сетей» предназначен для хранения полного списка наименований элементов всех сетей. Редактирование записей происходит непосредственно в таблице. При работе с большими списками удобно пользоваться сервисом табличного поиска и фильтра.

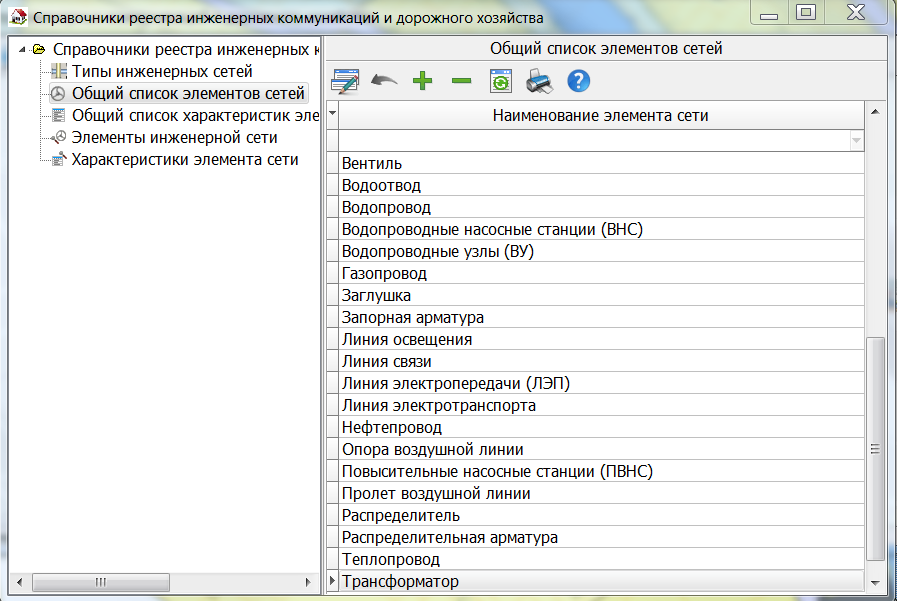

Справочник «Общий список элементов сетей»:

Справочник «Общий список характеристик элементов» предназначен для хранения всего списка наименований характеристик элементов сетей. Редактирование записей происходит непосредственно в таблице. Характеристики можно объединить в группы для этого в поле Группа указать номер группы. При работе с большими списками удобно пользоваться сервисом табличного поиска и фильтра (см. раздел Общие правила работы с табличным поиском и фильтром).

Справочник «Общий список характеристик элементов»:

Справочник «Элементы инженерной сети» предназначен для установления связи между инженерной сетью и элементами, из которых может состоять сеть. Редактирование записей происходит непосредственно в таблице.

Справочник «Элементы инженерной сети»:

Справочник «Характеристики элемента сети» предназначен для назначения элементу инженерной сети перечня характеристик. Редактирование записей происходит на форме редактирования записи.

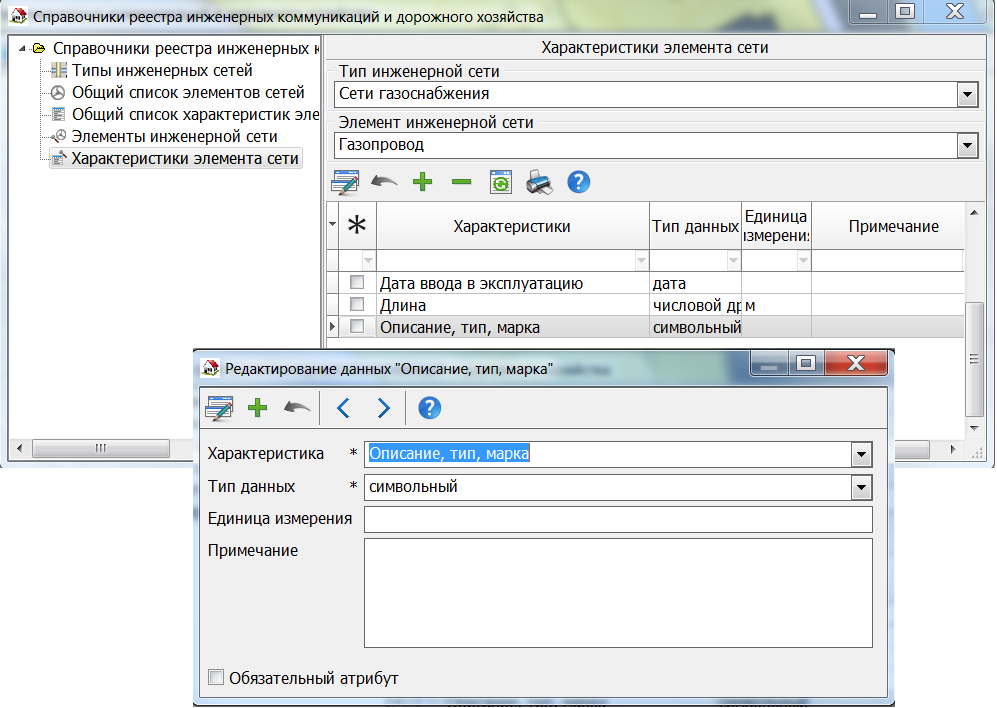

Справочник «Характеристики элемента сети»:

Поле Характеристики заполняется путем выбора наименования из справочника «Общий список характеристик элементов». Поле обязательное для заполнения.

Поле Тип данных указывает на тип представления значения характеристики: символ, целое число, дробное число, дата. Поле заполняется путем выбора значения из выпадающего списка. Поле обязательное для заполнения.

Поле Единица измерения заполняется символьной информацией. Поле необязательное для заполнения.

Поле Примечание предназначено для ввода дополнительной символьной информации. Поле необязательное для заполнения.

Поле «*» - признак обязательной характеристики. При выставлении «галочки» в поле характеристика становится обязательной для заполнения.

При работе с большими списками удобно пользоваться сервисом табличного поиска и фильтра.
