Создание матрицы уклонов

Печать Стартовая страница

При решении задач, связанных с использованием моделей рельефа, возникает необходимость оценить величину уклона различных участков местности. С этой целью выполняется построение поверхности уклонов.

Процедура предназначена для создания матрицы уклонов MTQ по матрице высот MTW. Одновременно создаётся карта уклонов, в которую заносятся векторные объекты – направления уклонов.

Значение уклона вычисляется в градусах с использованием восьми соседних элементов и в матрицу записывается максимальное значение.

Перед вызовом задачи должна быть открыта векторная карта с добавленной к ней одной или несколькими матрицами высот.

Для выполнения обработки необходимо:

-  выбрать исходную матрицу высот;

-  указать имя выходной матрицы и карты уклонов;

-  ввести размер элемента создаваемой матрицы;

-  ввести значение минимального угла для создания объектов направления уклона (по умолчанию 45 градусов);

-  выбрать тип объекта направления уклона.

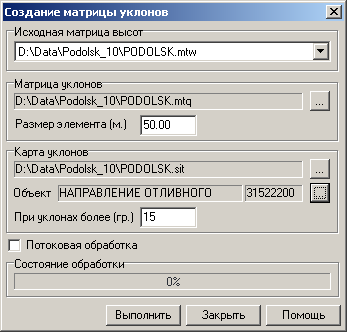

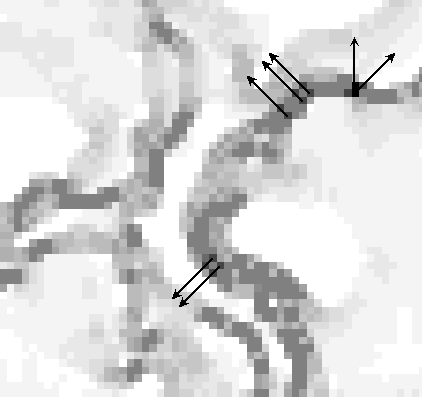

Построение матрицы и карты векторов уклонов:



dialog_incline dialog_incline_2



Имя результирующей матрицы уклонов MTQ и карты уклонов, а также размер элемента матрицы уклонов устанавливаются автоматически при выборе исходной матрицы высот.

В режиме «Потоковая обработка» имена выходных файлов и размер элемента устанавливаются из текущей обрабатываемой матрицы высот.
