Формирование координаты высоты у объектов гидрографии |
Процедура предназначена для обработки объектов электронной карты, имеющих значение семантической характеристики «Абсолютная высота» с целью формирования у объектов гидрографии координаты высоты (Н). В результате выполнения задачи формируется пользовательская карта на весь район работ, содержащая объекты гидрографии с координатным описанием X, Y, H. Векторная карта должна содержать линейные объекты гидрографии, урезы, рельеф суши, узловые точки площадной гидрографии и рельефа. Объекты, которым будет присваиваться координата H, задаются с помощью кнопки «Фильтр». Это все виды рек (площадные, линейные, пересыхающие), кроме подземных рек, озёр, водохранилищ и микроформ (промоины, лощины, овраги).
Формирование координаты высоты у объектов гидрографии:
Объекты, для которых в классификаторе предусмотрено наличие семантической характеристики «Абсолютная высота», обрабатываются в любом случае (заданы в фильтре или нет), каждой точке объекта присваивается вычисленное значение высоты. Если семантическая характеристика не указана, объект обработается как площадная река. Выходными данными задачи является пользовательская карта с объектами гидрографии, имеющими третью координату H.

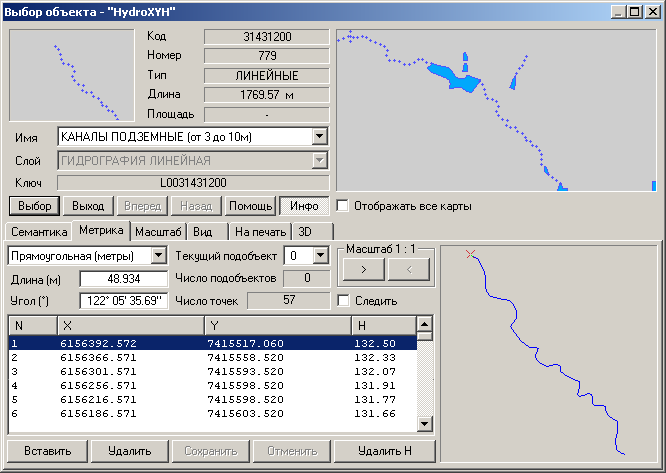

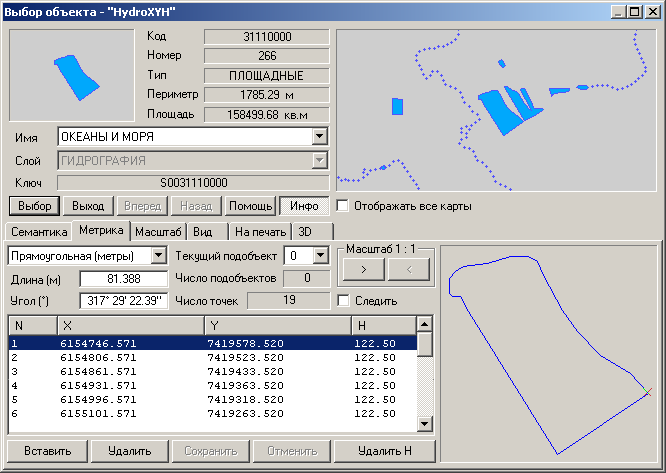

Пользовательская карта с объектами гидрографии, имеющими третью координату H:

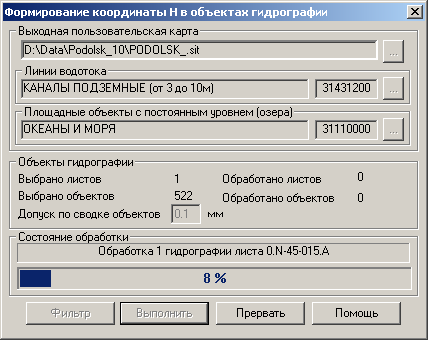

Элемент диалога «Объекты гидрографии» отображает количество выбранных и обработанных листов и объектов. Редактируемое поле «Допуск по сводке объектов» задаёт допуск обработки смежных листов в миллиметрах карты. Группы «Линии водотока» и «Площадные объекты с постоянным уровнем» определяют типы соответствующих объектов с координатой H, создаваемых на результирующей пользовательской карте.
|
