Объединение матриц высот

Печать Стартовая страница Следующая страница

ic_8159 Задача предназначена для создания файла матрицы высот по информации одной или нескольких открытых матриц высот.

Исходными данными являются одна или несколько открытых матриц высот документа. Матрицы высот должны быть одного и того же типа (абсолютные высоты, относительные высоты, суммарные высоты). В противном случае объединение не выполняется.

Перед объединением можно уточнить список исходных матриц. Режим "Отбраковка матриц с высотами вне диапазона" позволяет  исключить из списка матрицы, высоты которых выходят за границы заданного диапазона.

Исключённые из списка матрицы перемещаются в отдельный каталог.

Задача выполняется модулем mtwsum.dll, который вызывается через пункт Запуск приложений меню Задачи – группа Трансформирование и обработка матриц высот.



MTWSUM_ru

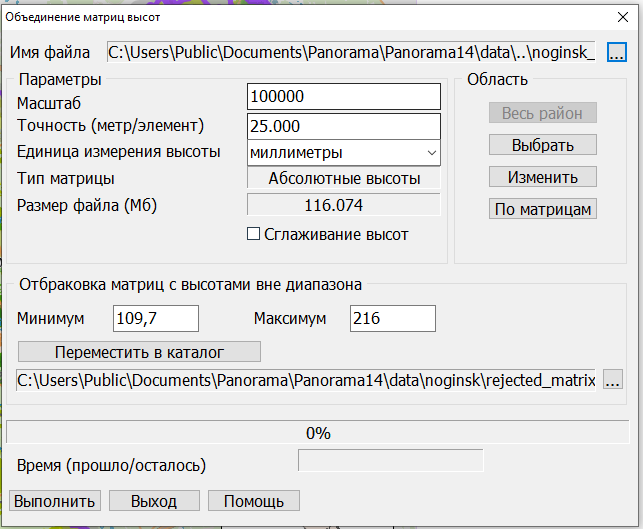

Параметры создаваемой матрицы задаются в диалоге Объединение матриц высот. Первоначально параметры устанавливаются по карте и самой точной открытой матрице.

В диалоге можно изменить масштаб, точность (размер элемента)  и единицу измерения высоты создаваемой матрицы.

Единица измерения высоты влияет на степень сжатия данных при записи в файл и может быть выбрана в соответствии с точностью и единицей измерения исходных матриц.

Кроме того, для выполнения объединения требуется указать имя результирующего файла и выбрать размеры создаваемой матрицы в группе Область. По умолчанию размеры матрицы устанавливаются по размерам района  и могут быть изменены путем выбора соответствующего фрагмента карты.

В элементы выходной матрицы заносятся высоты, вычисленные по исходным матрицам.

Если в документе открыта одна исходная матрица, то результирующая высота вычисляется методом линейной интерполяции функцией



h = mapGetPrecisionHeightTriangle(HMap, x, y), где x, y – координаты центра результирующего элемента.



Если в документе открыты несколько исходных матриц, то результирующая высота вычисляется как средневзвешенное значение высот из матриц документа, при этом вес высоты обратно пропорционален размеру элемента исходной матрицы. Высоты из матрицы с меньшим размером элемента (более точной) считаются более приоритетными. Средневзвешенное значение будет получено только в области перекрытия матриц, вне области перекрытия будет выполняться простой запрос высоты по координатам функцией mapGetHeightValue(HMap, x, y).

Если задан режим Сглаживание высот, то в выходную матрицу заносится усреднённая высота. Значение усреднённой высоты вычисляется с использованием исходных высот, запрашиваемых в пределах квадратной области размером 4 на 4 элемента результирующей матрицы. Режим Сглаживание высот позволяет устранить резкие перепады высот результирующей поверхности, но увеличивает время выполнения задачи.
