Нарезка растра по выделенным объектам

Режим предназначен для нарезки растра по выделенным объектам. Обрабатываются замкнутые линейные и площадные объекты.  Создаваемые растры добавляются в документ.

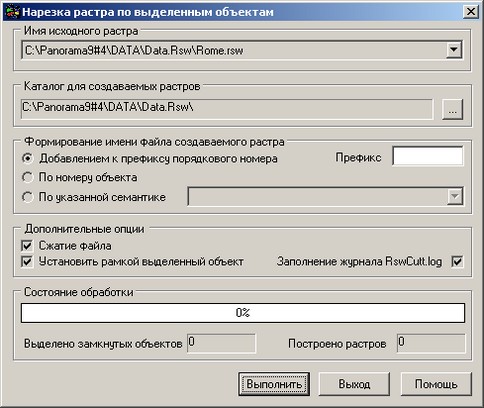

Описание диалога Нарезка растра по выделенным объектам:

- Группа Имя исходного растра предназначена для выбора из списка растров, открытых в документе, нарезаемого растра.

- Группа Каталог для создаваемых растров предназначена для отображения и выбора (кнопка …) каталога для новых растров.

Способ формирования имени выходного растра устанавливается в соответствующей группе Формирование имени файла создаваемого растра.

Формирование имени осуществляется:

- добавлением к префиксу порядкового номера;

- по номеру объекта;

- по значению указанной семантической характеристики.

Дополнительные опции при создании растров:

- Сжатие изображения растровой карты.

- Установка соответствующего выделенного объекта в качестве рамки растра.

- Заполнение журнала в каталоге создаваемых растров с именем RswCutt.log о ходе выполнения нарезки растра.

Порядок активизации режима:

1. Необходимо выделить замкнутые линейные или площадные объекты, по  которым будет выполняться нарезка растра.

2. В диалоге Список растров (Вид\Список растров) нужно выбрать растр, нарезку которого необходимо осуществить. Затем нажать на кнопку Свойства и в появившемся меню выбрать режим Нарезка растра по выделенным объектам.
