Предназначен для работы с растровыми картами (а также с растрами качеств, с растрами зоны видимости), входящими в состав цифровой карты (документ). Здесь можно добавить растровую карту в документ, убрать ее из документа (не путать с «удалить с диска»), просмотреть и изменить параметры растровой карты, а также управлять отображением растровой карты в составе документа.

Все настройки, осуществленные с помощью закладки Список растров, запоминаются для последующих сеансов работы программы.

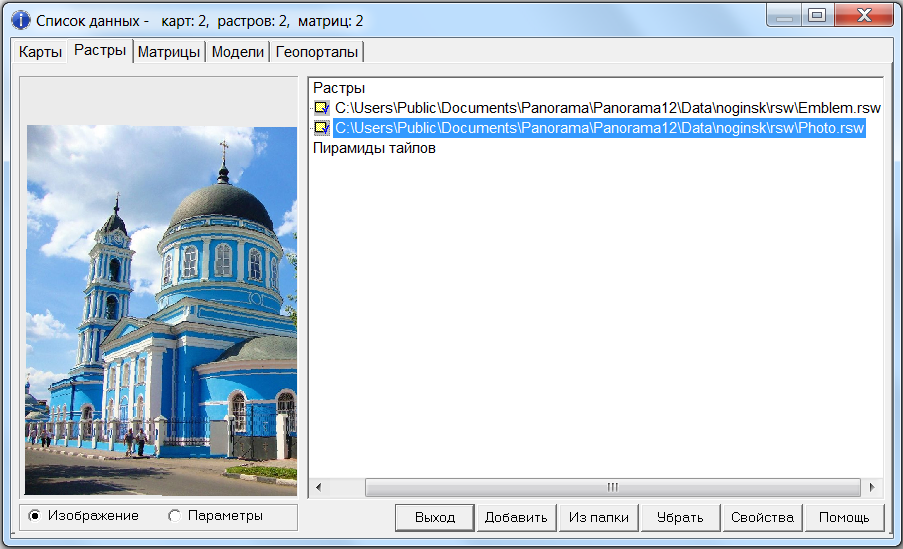

_Список_данных_растры



Все манипуляции в  закладке Список растров производятся с текущим растром, строка с именем файла которого подсвечена. В левой половине закладки Список растров показана часть изображения текущего растра или перечислены его характеристики. Переключение от изображения текущей растровой карты к ее характеристикам  осуществляется при помощи радиокнопок Изображение и Параметры.

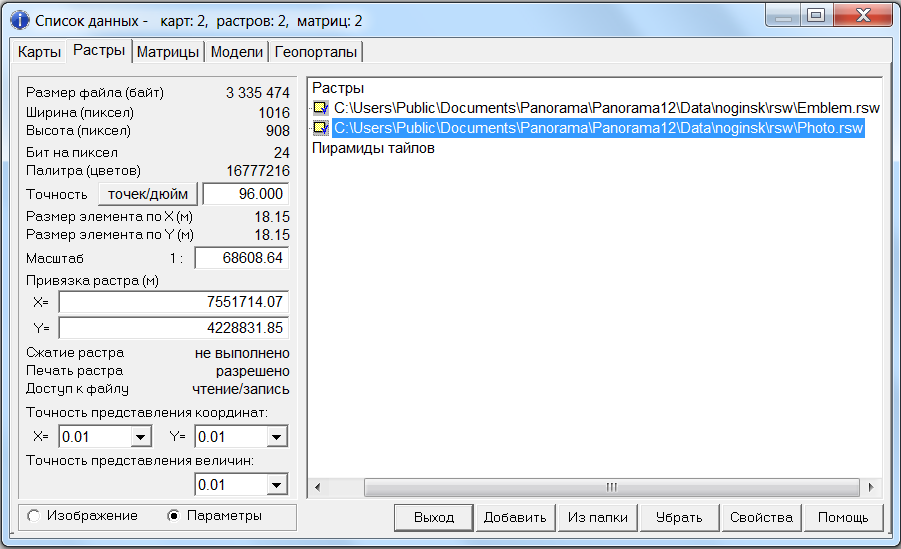

_Список_данных_растры_параметры



Кнопка Добавить служит для добавления в документ растровой карты (*.RST, *.RSW). Реализован групповой выбор добавляемых файлов. При добавлении имеется возможность конвертирования данных из других форматов (PCX, BMP, TIFF и других). Смотрите разделы Загрузка файлов графических форматов и Загрузка растровой карты из файла формата JPEG.

Кнопка Убрать служит для закрытия в документе текущей растровой карты. (Дублируется клавишей Delete).

Кнопка Свойства активизирует всплывающее меню, с помощью которого запускаются различные режимы по работе с текущей растровой картой. Меню активизируется также при нажатии правой кнопки мыши, когда курсор находится на закладке Список растров.

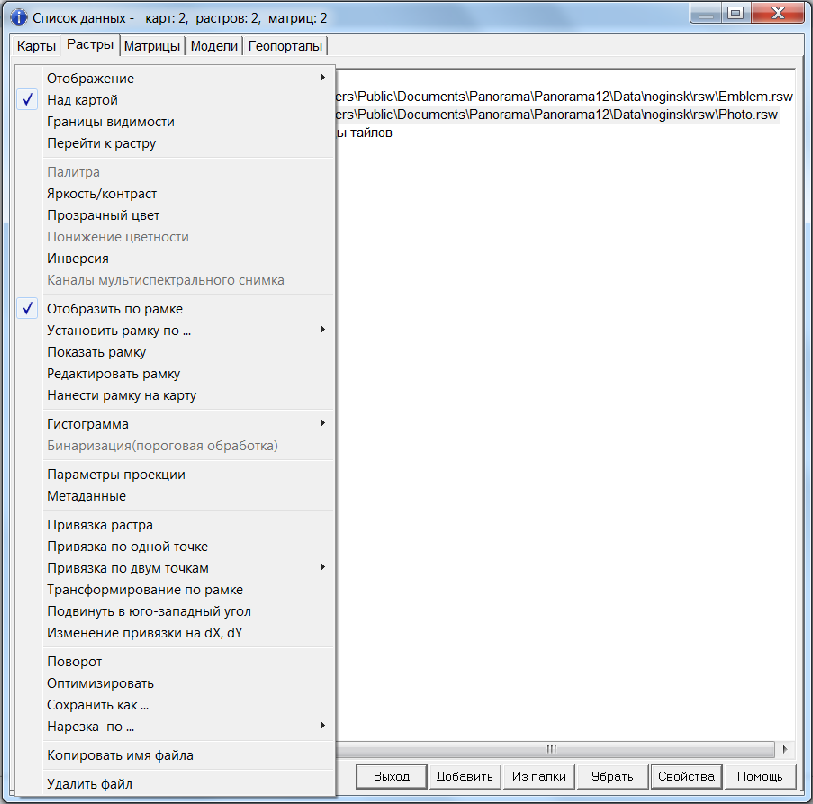

_Список_данных_растры_свойства



Для изменения некоторых общих характеристик группы растров активизируйте всплывающее меню, выделив в дереве один из узлов – Растры, Растры качеств, Растры зоны видимости.

Кнопка Выход предназначена для закрытия диалога.

Радиокнопки Изображение и Параметры позволяют выбрать между изображением текущего растра и его характеристиками, отображаемыми в левой половине закладки Список растров.

Режимы по работе с текущей растровой картой:



Условия отображения  растра:

- Отображение растра;

- Отображение растра над (под) картой;

- Установка рамки растра по объекту карты;

- Установка рамки растра по выделенным объектам векторной карты;

- Установка рамок растров по выделенным объектам векторной карты;

- Установка рамки растра по заданному контуру;

- Отображение растра по рамке;

- Перемещение к юго-западному углу растра;

- Каналы мультиспектрального снимка.



Функции редактирования палитры растровой карты:

- Палитра растра;

- Отключение отображения цвета растра;

- Замена цвета растра;

- Прозрачный цвет;

- Инверсия растрового изображения;

- Понижение цветности растрового изображения;

- Гистограмма растрового изображения;

- Гистограмма области растрового изображения;

- Бинаризация растровой карты.



Функции изменения положения растра относительно цифровой векторной карты:

- Перемещение растра в юго-западный угол района;

- Привязка растра по одной точке;

- Привязка растра по двум точкам с масштабированием;

- Привязка растра по двум точкам с непропорциональным масштабированием;

- Привязка растра по двум точкам с масштабированием и поворотом;

- Поворот растра без масштабирования;

- Горизонтальное выравнивание растра;

- Вертикальное выравнивание растра;

- Трансформирование растра по рамке номенклатурного листа карты;

- Изменение привязки на dX, dY.



Функции редактирования рамки растра:

- Перемещение рамки растра;

- Перемещение точки рамки растра;

- Добавление точки в рамку растра;

- Удаление точки рамки растра;

- Нанесение рамки на карту.



Информация о параметрах проеции и системе координат растра:

- Параметры проекции;

- Метаданные.



Сервисные функции:

- Сжатие и oптимизация данных растровой карты;

- Сохранение растровой карты в файл форматов BMP, PCX, TIFF;

- Нарезка растровой карты по выбранному фрагменту (Нарезка растровой карты по выбранной области);

- Нарезка растровой карты по номенклатурам (Нарезка растровой карты по заданным номенклатурам);

- Нарезка растра по выделенным объектам;

- Копировать имя файла;

- Удаление файла.



Изменение масштаба, разрешающей способности, привязки растра возможно в окне параметров растрового изображения при активной радиокнопке Параметры.

Если в состав цифровой карты входят несколько растров, то на экране они  отображаются в очередности списка, представленного деревом в правой половине закладки Список растров.

Для изменения очередности отображения растров, добавленных в документ, в списке реализован механизм DRAG&DROP.

Для увеличения скорости отображения растровой карты применяется механизм подмены изображения растра его уменьшенной копией.

Иконка с синей галочкой в имени файла растровой карты сигнализирует о включенном отображении растра в документе. Иконка с красным крестом в имени файла растровой карты сигнализирует о выключенном отображении растра в документе.
