Импорт слоёв ЦТК из базы геоданных ArcSDE через ГИС Сервер

Если на ГИС Сервере все настройки для публикации слоёв ЦТК из базы геоданных ArcSDE Oracle выполнены корректно, то клиенты ГИС Сервера получают доступ к этим слоям также, как и к любым другим данным, размещённым на ГИС Сервере.

Для доступа к слоям ЦТК из базы геоданных ArcSDE, опубликованным на ГИС Сервере, используется программное изделие ГИС Панорама.

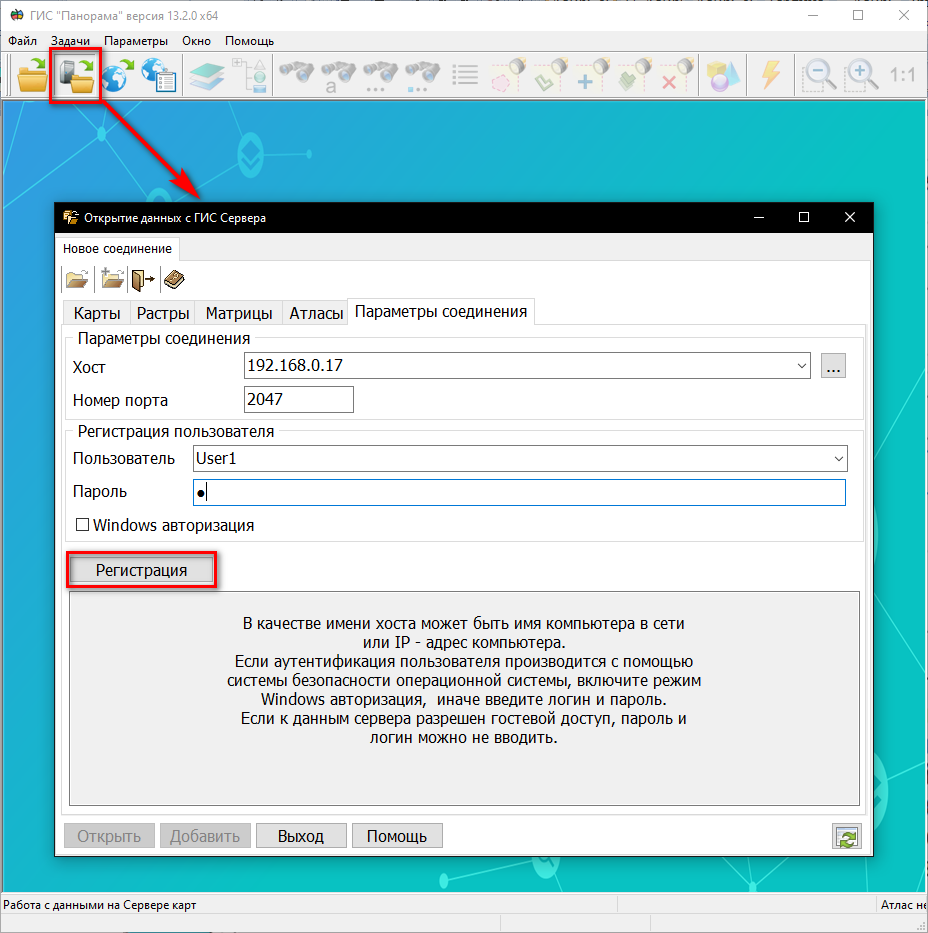

Подключение к ГИС Серверу:

В перечне доступных карт будут доступны директории, настроенные на ГИС Сервере, как было описано в разделе Настройка доступа к слоям ЦТК в базе геоданных. Директории содержат перечень dbm-файлов, настроенных на слои ЦТК. А также могут содержать проекты карт *.MPT, объединяющих несколько или все слои ЦТК, если такие проекты создавались. Для открытия отдельного слоя ЦТК следует выбрать файл DBM, для открытия набора слоёв – файл MPT и нажать кнопку «Открыть».

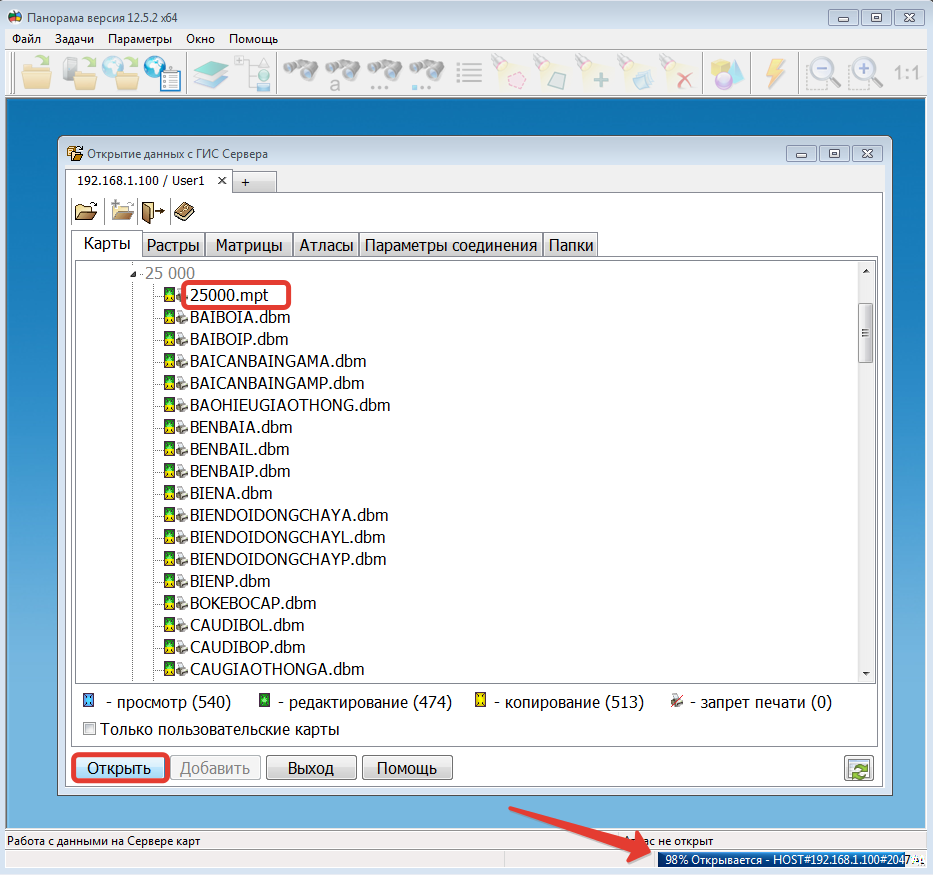

Выбор отдельных слоёв ЦТК или всей ЦТК для открытия:

При открытии проекта карт, состоящего из множества слоёв ЦТК, процесс открытия этих слоёв может занять некоторое время. О ходе открытия сообщает строка состояния внизу гланого окна приложения.

По завершении процесса открытия данных диалог выбора данных с ГИС Сервера можно будет закрыть. При этом процесс загрузки данных по слоям ЦТК будет продолжаться. В это время ГИС Сервер выполняет чтение этих данных из базы геоданных ArcSDE Oracle и предоставлят их своим клиентам уже в формате вектроных карт ГИС Панорама.

О ходе загрузке данных оповещает соответсвующее сообщение в строке состояния главной формы программного издения ГИС Панорама.

Процесс открытия набора слоёв ЦТК с ГИС Сервера:

Когда все данные по слоям ЦТК загружены, программа выдаст об этом сообщение на экран.

После этого с полученными данными можно будет производить необходимые действия. Например, выполнить нарезку карты на номенклатурные листы, выгрузку в формат SXF и т.д. Также станут доступны функции редактирования, если пользователю на ГИС Сервере даны соответствующие полномочия.

Процесс загрузки данных по слоям ЦТК:

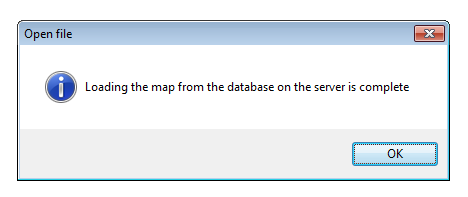

Сообщение о завершении процесса загрузки:

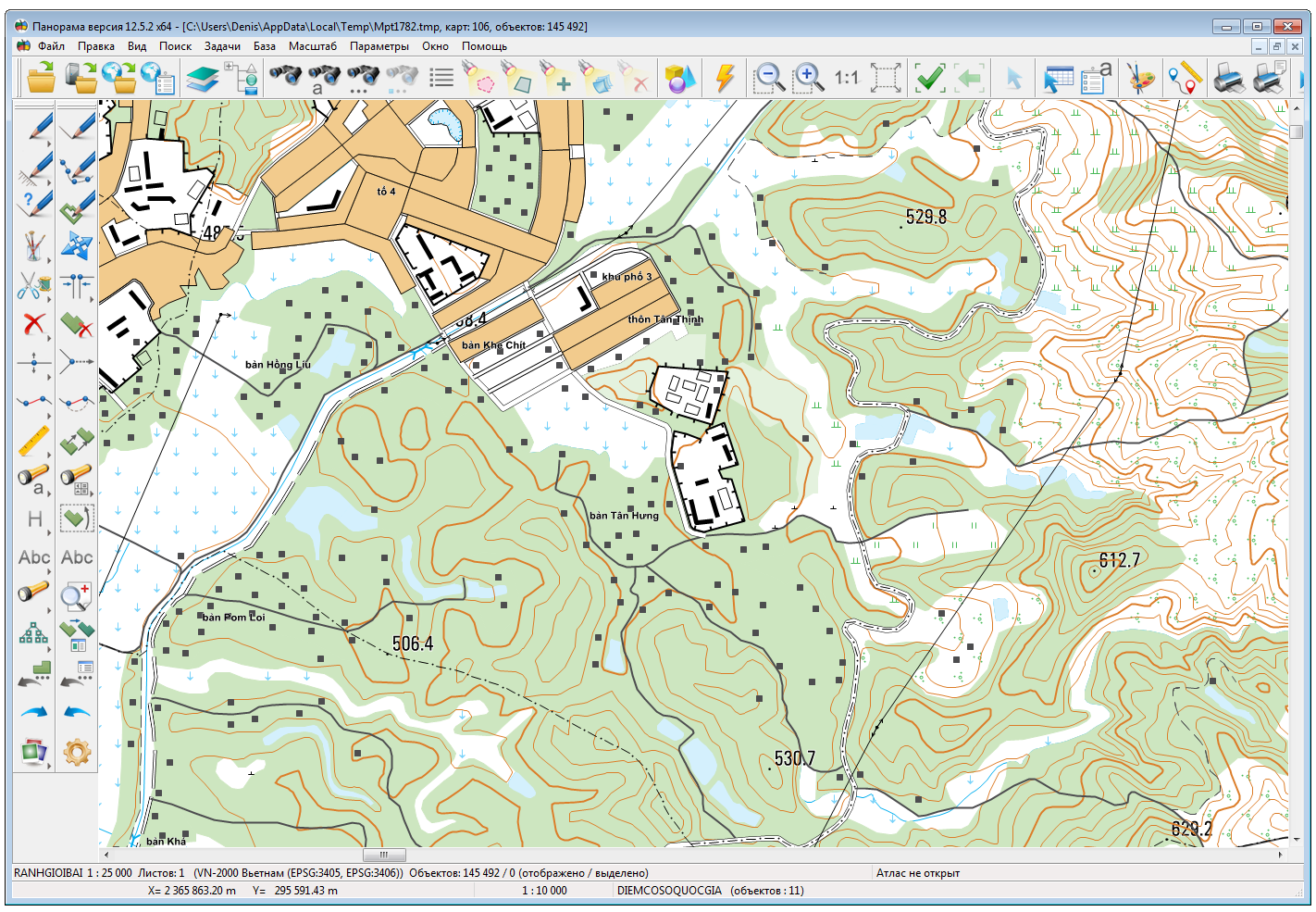

Данные по слоям ЦТК открыты полностью:

Полученную карту можно подвергнуть процедурам постобработки (см. Постобработка импортированных данных).
