Экспорт пространственных данных по слоям ЦТК в базу геоданных ArcSDE через ГИС Сервер

Одним из вариантов реализации экспорта пространственных данных в базу геоданных ArcSDE Oracle является обеспечение возможности редактирования информации средствами программного изделия ГИС Панорама информации непосредственно в базе геоданных ArcSDE Oracle. В процессе редактирования объекты могут создаваться, изменяться или удаляться. Редактированию могут подвергнуться как атрибуты (семантики) объекта, так и его пространственное описание.

Для обеспечения возможности редактирования информации средствами ГИС Панорама информации непосредственно в базе геоданных ArcSDE Oracle в обязательном порядке должны быть выполнены действия, предусмотренные в разделе Создание дополнительных программных объектов в базе геоданных, в дополнение к действиям, перечисленным в разделах Настройка сервера БД Oracle-Настройка базы геоданных для доступа к пространственным данным внешних клиентов и Условия выполнения.

Для редактирования объектов слоёв ЦТК, которые содержаться в таблицах базы геоданных ArcSDE Oracle, необходимо в программном изделии ГИС Панорама выполнить подключение к ГИС Серверу, где предварительно должен быть настроен доступ к этим слоям (см. Настройка соединения с сервером БД Oracle и Настройка доступа к слоям ЦТК в базе геоданных). Затем открыть их так же, как это описано в разделе Импорт слоёв ЦТК из базы геоданных ArcSDE через ГИС Сервер.

Когда данные по выбранным слоям ЦТК будут открыты полностью, кнопки редактора карты станут доступными, если у пользователя ГИС Панорама имеются права на редактирование этих слоёв на ГИС Сервере.

Поскольку редактирование средствами ГИС Панорама через ГИС Сервер выполняется непосредственно в таблицах базы геоданных ArcSDE Oracle, программные средства ArcGIS, подключённые к этой базе в режиме реального времени, увидят сделанные изменения.

Для примера рассмотрим процесс редактирования отдельно взятого слоя ЦТК.

Откроем его в ГИС Панорама и в ArcMap 10.1.

С помощью редактора карты в ГИС Панорама (F4) произвести ряд изменений в слое ЦТК. Например, изменить существующий объект или добавить новый.

При изменениях в слое ЦТК необходимо следить за тем, чтобы все семантики, которые являются обязательными для данного слоя, были заполнены. В противном случае сохранение объекта в БД не выполнится.

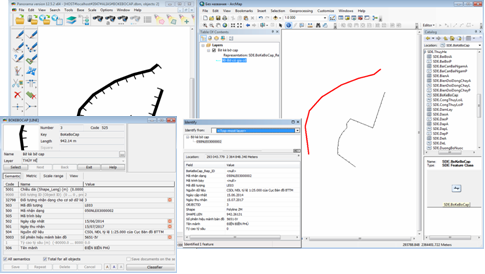

Параллельное открытие слоя ЦТК в ГИС Панорама и в ArcMap 10.1:

Редактирование существующего объекта в слое ЦТК и создание нового объекта такого же типа:

Если сделанные изменения автоматически не отображаются в приложении ArcMap 10.1, необходимо нажать кнопку «F5» для обновления данных из базы.

Отображение в приложении ArcMap 10.1 внесенных изменений с помощью ГИС Панорама:
