Прямой участок прибытия

Создание схемы и заполнение параметров активируется кнопкой . Построение прямолинейных зон в маршрутах подхода отличается от прямолинейной зоны маршрута выхода. Схема строится в соответствии с пунктом 2.1.2, главы 2, документа Doc 8168 по следующим параметрам:

"Длина участка" – устанавливается длина, превышающая 1 километр. Параметр определяет продольный размер зон и длину участка маршрута. В отличие от маршрута вылета, значение данного параметра влияет на конфигурацию зон в маршрутах подхода.

"Запас высоты (МОС)(м)" – параметр, устанавливающий запас высоты над препятствиями на данном участке. Как правило, для маршрутов подхода это значение равно 300 метров. При использовании спутниковой навигации значение уменьшается вдвое. В горных районах значение запаса высоты умножается на 2.

"Начальная точка" – поле заполняется абсолютной высотой пролёта начальной точки и полной шириной маршрута.

"Конечная точка" – поле заполняется абсолютной высотой пролёта конечной точки и полной шириной маршрута.

Схема прямолинейного участка:

Построение схемы выполняется от начальной точки на дальность, указанную в поле "Длина участка (км)". Маршрут представляет собой линию с высотами, установленными в параметрах "Абсолютная высота (м)" в начальной (H1) и конечной (H2) точке. Зона строится в зависимости от заданной длины участка.

Длина участка прибытия составляет 46 км или более. До расстояния 46 км от контрольной точки IAF (конечная точка) применяются маршрутные критерии. Ширина зоны уменьшается от 46 км, сужаясь под углом 30° с обеих сторон от оси, до тех пор, пока не становится равной ширине, определяемой критериями начального этапа захода на посадку значения "Ширина маршрута (км)" в конечной точке.

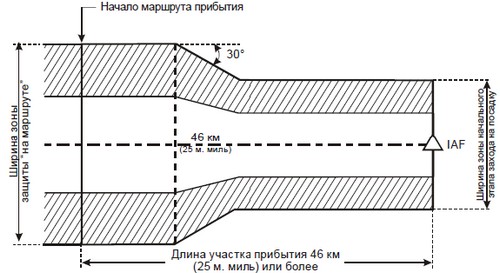

Схема прямолинейного участка более 46 км:

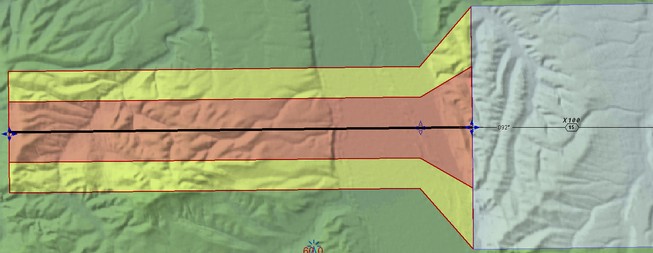

Схема прямолинейного участка более 46 км на карте:

В том случае, когда длина маршрута прибытия составляет менее 46 км, ширина зоны уменьшается от точки начала маршрута прибытия, сужаясь под углом 30° с обеих сторон от оси, до тех пор, пока не становится равной ширине, определяемой критериями начального этапа захода на посадку.

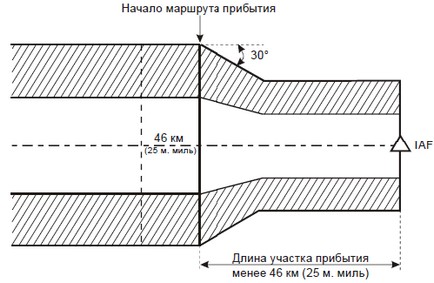

Схема прямолинейного участка менее 46 км:

Вид участка маршрута на карте.

Схема прямолинейного участка менее 46 км на карте:
